Aufbauanleitung für LookOurWay 10X20ft-Booth Messestand
Detaillierte Aufbauanleitung für den LookOurWay 10X20ft-Booth Messestand. Erfahren Sie Schritt für Schritt, wie Sie das Rahmensystem montieren, die Grafikbanner anbringen, Regale und TV-Halterungen installieren sowie die LED-Beleuchtung...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau der Messestandsysteme LookOurWay 10X20ft-Booth-H und 10X20ft-Booth-K. Der Aufbau erfordert das Zusammenstecken von Stangensystemen, das Aufziehen von Grafikbannern sowie die Montage von Zubehör wie Regalen, TV-Halterungen und LED-Leuchten. Achten Sie beim Aufbau auf die korrekte Beschriftung der Stangen und verwenden Sie die mitgelieferten C-Clips zur Verbindung der Rückwände.
Rahmenmontage
Der Rahmen besteht aus Stangen mit internem Gummizug, die per Druckknopf verbunden werden. Sortieren Sie die Stangen gemäß der Beschriftung. Verbinden Sie die langen Stangen mit den Eckstücken, um die Grundstruktur der Rückwände zu bilden.
Anbringen der Grafikbanner

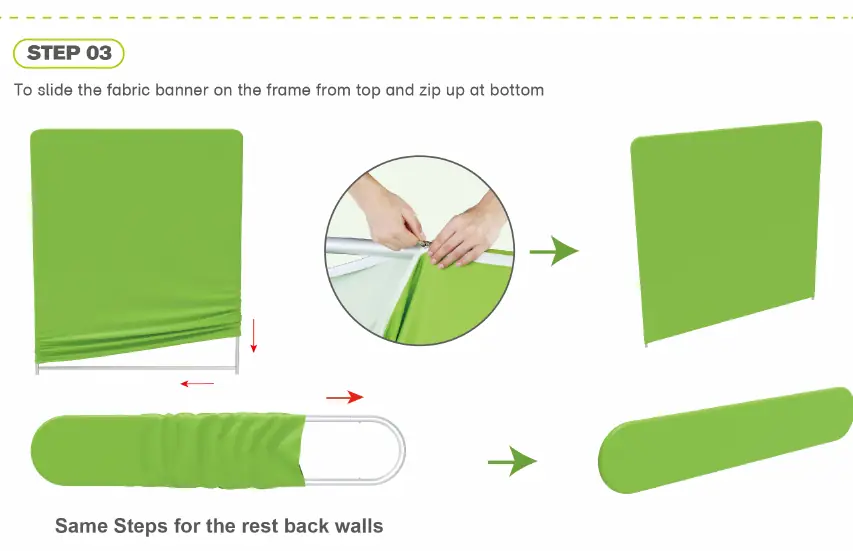

Sobald der Rahmen steht, ziehen Sie das Grafikbanner von oben nach unten über den Rahmen. Schließen Sie den Reißverschluss am unteren Ende, um das Banner straff zu fixieren. Wiederholen Sie diesen Vorgang für alle Rückwand-Elemente.
Montage des Messestands
Verbinden Sie die einzelnen Rückwand-Elemente miteinander:
- Header-Montage: Verwenden Sie die C-Clips und den Inbusschlüssel, um den Header an der Rückwand zu befestigen.

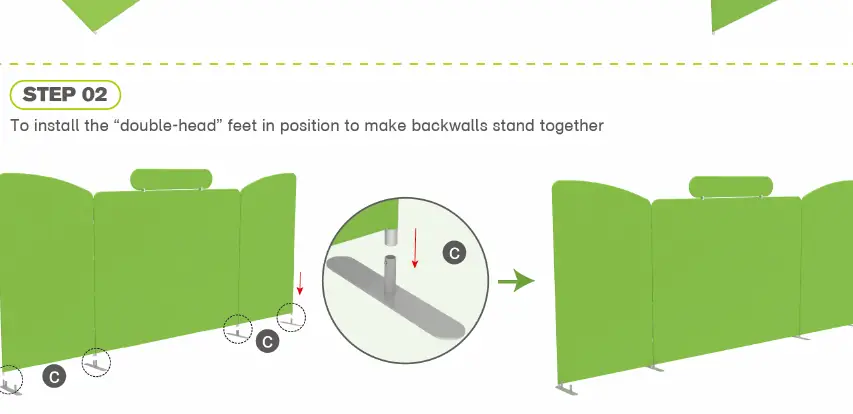

- Standfüße: Installieren Sie die "Double-Head"-Füße an den Unterseiten der Rückwände, damit diese stabil stehen.
- Verbindung: Setzen Sie die C-Clips in die Lücken zwischen den Rückwänden ein und ziehen Sie diese mit den Schrauben fest.
Installation von Zubehör
Nachdem die Grundstruktur steht, können Sie das Zubehör anbringen:
- Regale: Die Regale werden mit speziellen Halterungen an den vertikalen Stangen befestigt. Drücken Sie die Halterungen zusammen, um sie in Position zu bringen.

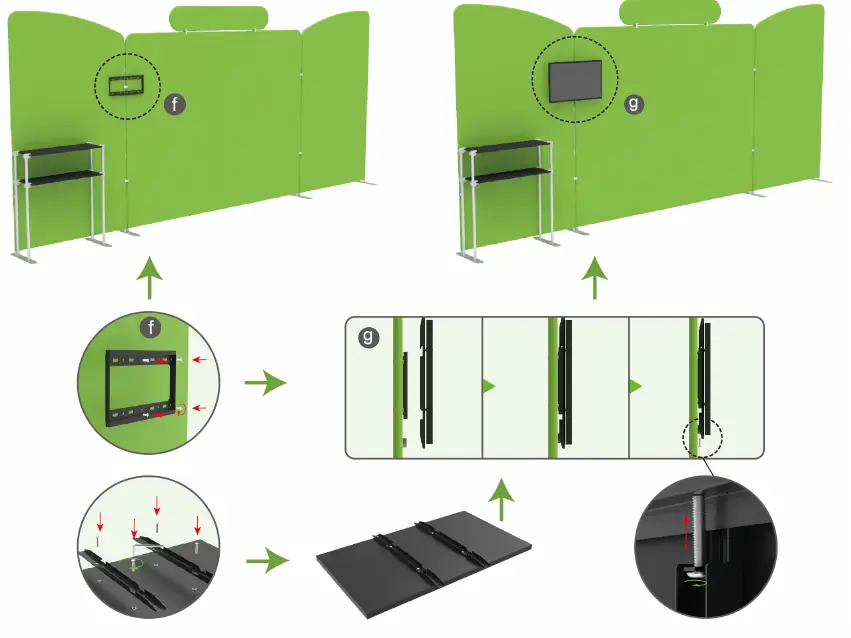

- TV-Halterung: Montieren Sie die TV-Halterung an den vorgesehenen Stangen. Achten Sie darauf, dass die Halterung fest sitzt, bevor Sie den Bildschirm anbringen.
- LED-Beleuchtung: Die LED-Leuchten werden oben am Rahmen befestigt. Führen Sie die Kabel entlang des Rahmens, um ein sauberes Erscheinungsbild zu gewährleisten.
Praktische Hilfe
Typische Probleme
Banner lässt sich schwer aufziehen
Stellen Sie sicher, dass der Rahmen vollständig und korrekt zusammengesteckt ist, bevor Sie das Banner von oben nach unten überziehen.
Stand ist instabil
Überprüfen Sie, ob alle 'double-head' Füße korrekt installiert sind und die C-Clips die Rückwände fest miteinander verbinden.
Vor der Verwendung
- Vollständigkeit der Teile prüfen (Stangen, Banner, Füße, Clips, Regale, TV-Halterung, LED-Licht).
- Ebenen Untergrund für den Aufbau wählen.
- Stangen gemäß der Beschriftung sortieren.
- Inbusschlüssel für die Montage der C-Clips bereitlegen.
Technische Daten in der Praxis
- Bungee-Stangen
- Stangen mit internem Gummizug für einfache Verbindung per Druckknopf.
Abbildungen und Diagramme
- Die Stangen sind mit Buchstaben oder Symbolen markiert, um die korrekte Verbindung zu gewährleisten.
- Die C-Clips dienen zur Verbindung der einzelnen Rückwand-Elemente.
Modellkompatibilität
- Die Anleitung gilt für die Modelle 10X20ft-Booth-H und 10X20ft-Booth-K.
