Bedienungsanleitung für Lilliput 12G-SDI Broadcast-Monitor
Erfahren Sie, wie Sie Ihren Lilliput 12G-SDI Broadcast-Monitor einrichten und bedienen. Dieser Leitfaden enthält Informationen zu Anschlüssen, Menüeinstellungen, 3D-LUT-Konfiguration und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung unterstützt Sie bei der Inbetriebnahme und Bedienung Ihres Lilliput 12G-SDI Broadcast-Monitors. Bitte lesen Sie vor der Verwendung die Sicherheitshinweise, um Schäden am Gerät oder Eigentumsverlust zu vermeiden. Stellen Sie sicher, dass das Gerät korrekt angeschlossen ist, bevor Sie Einstellungen vornehmen.
Produktbeschreibung
Der Monitor verfügt über ein Frontpanel mit Tasten für Input, Menü, Navigation, F1/F2-Funktionen und Power. Auf der Rückseite befinden sich die Anschlüsse für Kopfhörer, HDMI 2.0 (Ein/Aus), 3G-SDI (Ein/Aus), USB für Upgrades/LUTs sowie der DC-Stromeingang (9V-24V).
Menüeinstellungen
Über die Menütaste können Sie verschiedene Funktionen konfigurieren:
- PICTURE: Einstellungen für Helligkeit, Kontrast, Sättigung, Farbton, Schärfe, Hintergrundbeleuchtung, Farbraum, HDR und Farbtemperatur.
- MARKER: Konfiguration von Center Marker, Aspect Marker, Sicherheitsmarkierungen und Marker-Farben.
- FUNCTION: Scan-Modus, Anamorphic De-squeeze, Overscan, H/V-Verzögerung, Check Field, Zoom und Freeze-Funktion.
- WAVEFORM: Aktivierung von Waveform (Y, YCbCr, RGB), Vektorskop, Histogramm, Peaking, False Color und Belichtungsanzeige.
- AUDIO: Lautstärkeregelung, Stummschaltung und Pegelanzeige.
- SYSTEM: Sprache, Farbbalken, OSD-Timer, Farbkalibrierung, Vergleichsmodus und Zurücksetzen auf Werkseinstellungen.
3D-LUT-Konfiguration

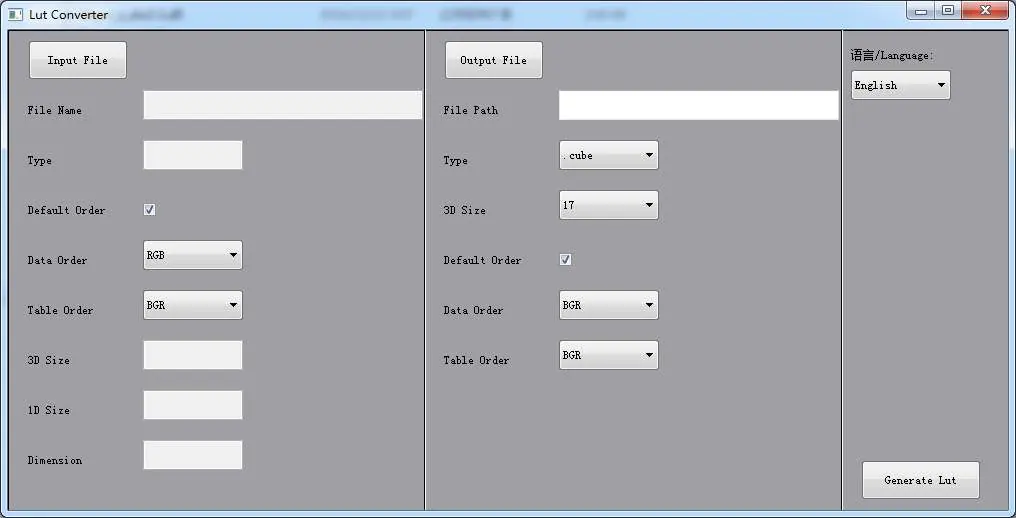

Der Monitor unterstützt das Laden von 3D-LUT-Dateien über ein USB-Laufwerk. Die Dateien müssen im .cube-Format vorliegen (17x17x17 oder 33x33x33, BGR-Datenordnung). Kopieren Sie die Datei in das Hauptverzeichnis eines FAT32-formatierten USB-Sticks, schließen Sie diesen an und bestätigen Sie das Update über das Menü.
Fehlerbehebung
Bei Problemen wie nur schwarz-weißer Anzeige, fehlendem Bild oder falschen Farben überprüfen Sie bitte zuerst die Kabelverbindungen und die Farbsättigungseinstellungen. Bei Bildgrößenfehlern nutzen Sie die Overscan-Funktion im Menü. Im Zweifelsfall kann das Gerät über das System-Menü auf die Werkseinstellungen zurückgesetzt werden.
Technische Daten
Der Monitor bietet eine Auflösung von 1920x1080, eine Helligkeit von 1000 cd/m² und ein Kontrastverhältnis von 1000:1. Er unterstützt 3G-SDI und HDMI 2.0 Signale. Die Stromversorgung erfolgt über DC 9-36V.
Praktische Hilfe
Typische Probleme
Nur Schwarz-Weiß-Bild
Überprüfen Sie, ob die Farbsättigung korrekt eingestellt ist.
Gerät eingeschaltet, aber kein Bild
Überprüfen Sie die SDI/HDMI-Kabelverbindungen und verwenden Sie das mitgelieferte Standard-Netzteil.
Falsche oder abnormale Farben
Überprüfen Sie die Kabelverbindungen auf lockere oder beschädigte Pins.
Bildgröße fehlerhaft
Gehen Sie zu MENU -> FUNCTION -> Overscan, um das Bild automatisch anzupassen.
Vor der Verwendung
- Lesen Sie die Sicherheitshinweise vor der Inbetriebnahme.
- Stellen Sie sicher, dass das Gerät korrekt angeschlossen ist.
- Verwenden Sie nur das mitgelieferte 15V/4A DC-Netzteil.
- Bei längerer Nichtbenutzung oder Gewitter das Gerät vom Stromnetz trennen.
Abbildungen und Diagramme

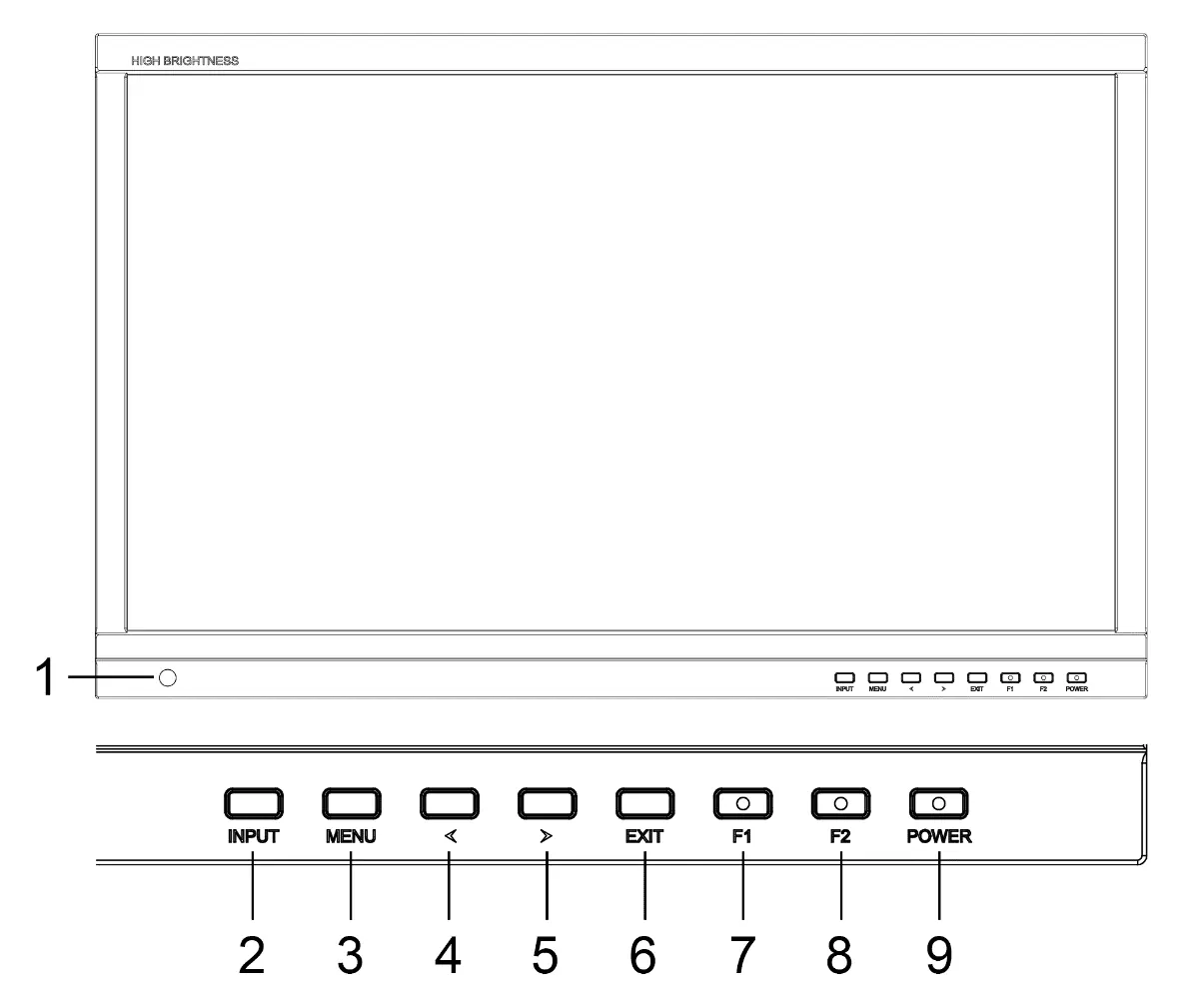

- Frontpanel: Zeigt Tasten für Input, Menü, Navigation, F1/F2-Funktionen und Power.

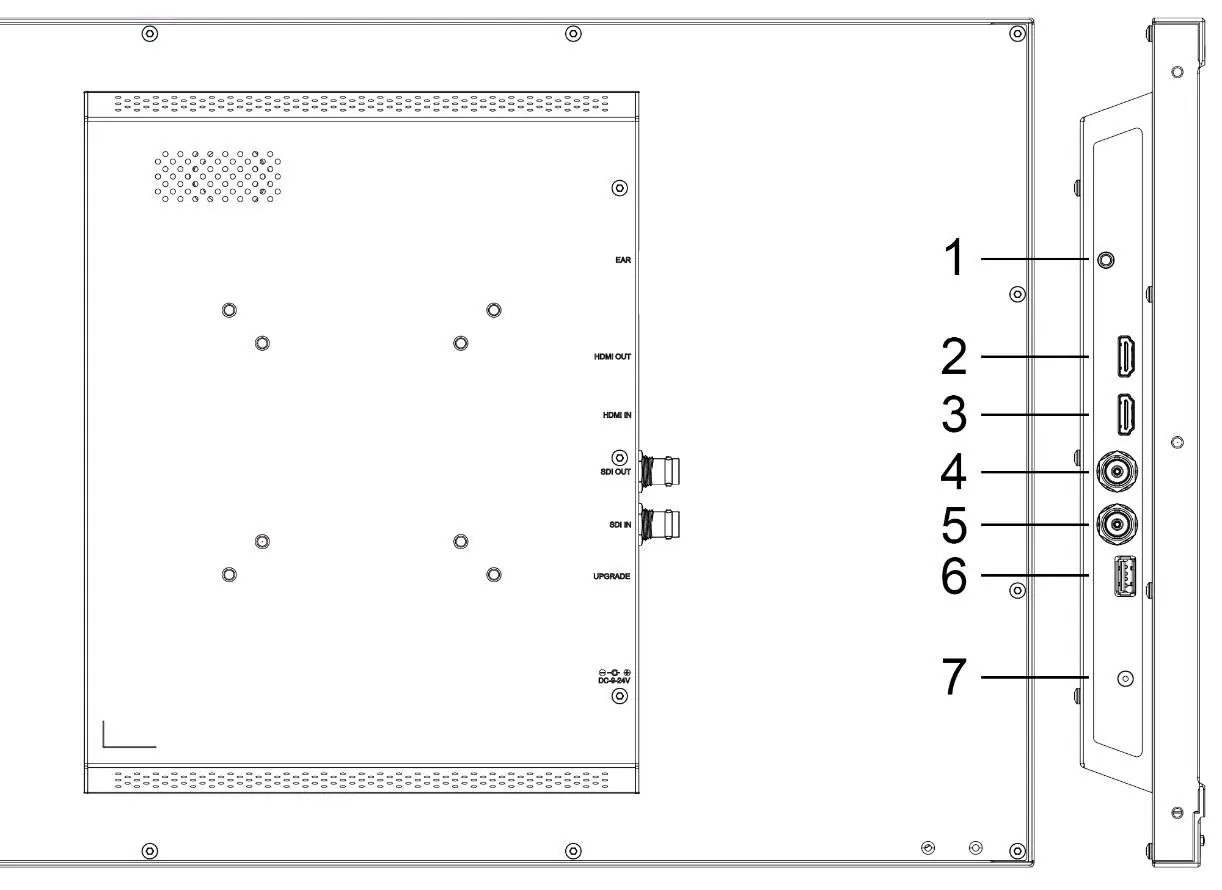

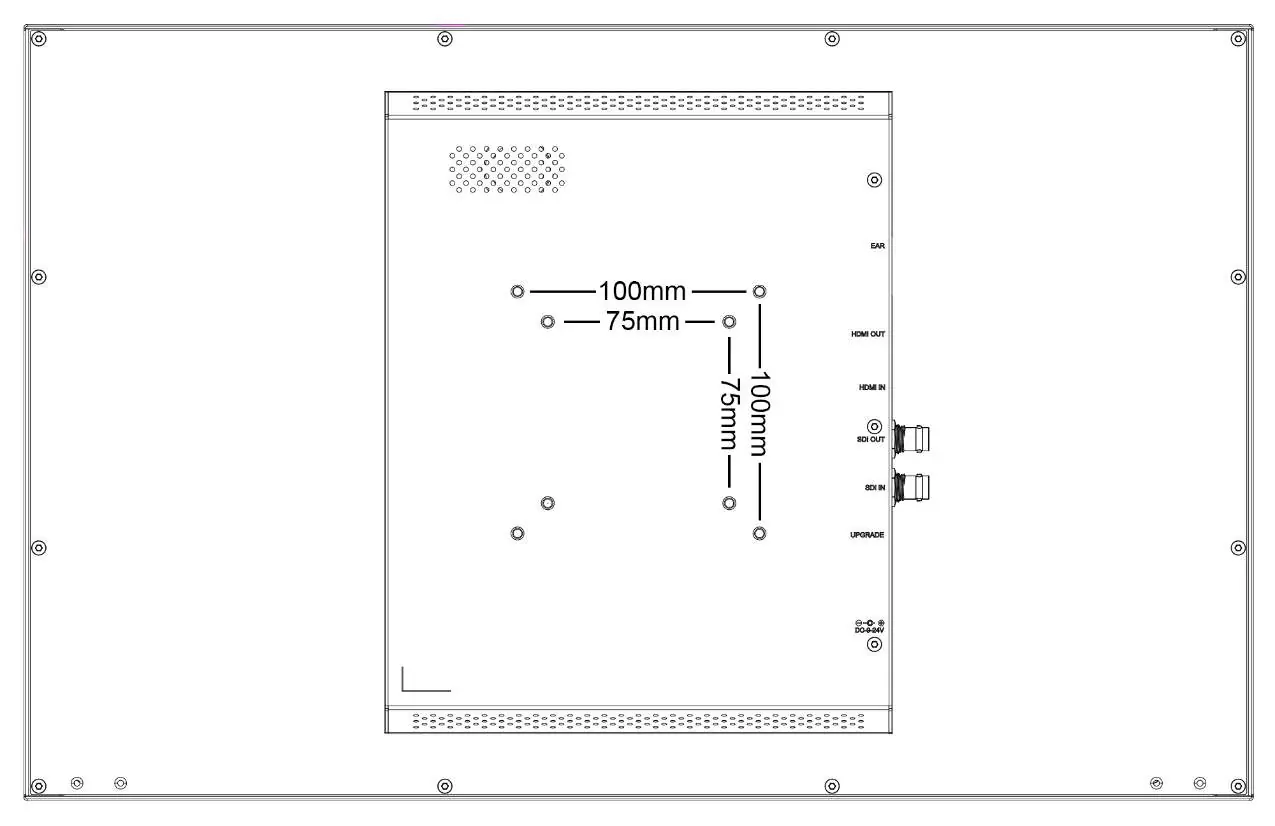

- Rückseite: Zeigt Anschlüsse für Earphone, HDMI In/Out, SDI In/Out, USB und DC-Stromversorgung.
Modellkompatibilität
- 3D LUT: Unterstützt .cube-Dateien (17x17x17 / 33x33x33, BGR-Datenordnung).
- USB-Laufwerk: Muss im FAT32-Format sein und kleiner als 16GB.
