Bedienungsanleitung für Ivy Bronx LED-Pendelleuchte

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die sichere Installation und den Anschluss der Ivy Bronx LED-Pendelleuchte. Die Leuchte ist für den Betrieb an einem 120VAC / 60Hz Stromkreis ausgelegt und für trockene oder feuchte Innenräume geeignet. Es wird dringend empfohlen, die Installation von einem qualifizierten Elektriker durchführen zu lassen. Die Leuchte ist kompatibel mit TRIAC- (Phasenanschnitt) und ELV- (Phasenabschnitt) Dimmern.

Vorbereitung der Installation

Vor Beginn der Arbeiten muss die Stromzufuhr am Sicherungskasten oder Hauptschalter unterbrochen werden. Stellen Sie sicher, dass die Stromversorgung den Anforderungen der Leuchte entspricht. Prüfen Sie die Stromkabel auf Beschädigungen. Falls die Zuleitungen innerhalb von 7,6 cm (3 Zoll) zum LED-Treiber verlaufen, müssen Kabel verwendet werden, die für mindestens 90°C (194°F) ausgelegt sind.

Montage und Verkabelung

Die Verkabelung muss innerhalb der Anschlussdose (nicht im Lieferumfang enthalten) erfolgen. Gehen Sie wie folgt vor:

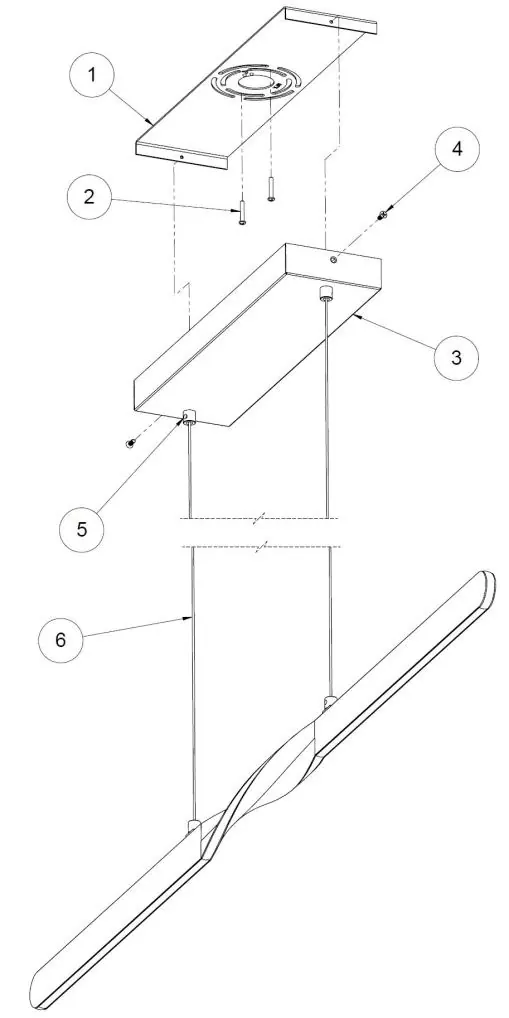

1. Entfernen Sie die Montagehalterung (1) von der Leuchte (3), indem Sie die zwei Schrauben (4) lösen.
2. Befestigen Sie die Montagehalterung (1) mit zwei Schrauben (2) an der Anschlussdose.
3. Verkabelung: Verbinden Sie das grüne Kabel der Leuchte mit dem Erdungskabel der Stromversorgung.
4. Ohne Dimmer: Verbinden Sie das weiße Kabel der Leuchte mit dem weißen (N) Neutralleiter und das schwarze Kabel mit dem schwarzen (L) stromführenden Leiter.
5. Mit TRIAC-Dimmer: Verbinden Sie das weiße Kabel mit dem entsprechenden Neutralleiter (N) und das schwarze Kabel mit der Steuerleitung (L) gemäß den Anweisungen des Dimmerherstellers.
6. Achten Sie darauf, dass keine blanken Drähte außerhalb der Kabelverbinder liegen. Verstauen Sie alle Verbindungen ordentlich in der Anschlussdose.
7. Befestigen Sie die Leuchte (3) an der Montagehalterung (1) und sichern Sie diese mit den zwei Schrauben (4).

Höheneinstellung

Die Leuchte verfügt über ein 108 Zoll (ca. 274 cm) langes, verstellbares Kabel. Um die Höhe anzupassen:

• Lösen Sie die Zugentlastungsschrauben (5) am Baldachin (3) gegen den Uhrzeigersinn, bis sich das Kabel leicht bewegen lässt.
• Schieben Sie überschüssiges Kabel vorsichtig in den Baldachin, bis die gewünschte Höhe erreicht ist.
• Richten Sie die Leuchte aus und ziehen Sie die Zugentlastungsschrauben (5) wieder fest.
• Überschüssiges Kabel kann im Baldachin aufgerollt und mit einem Kabelbinder fixiert werden.

Garantie

Es gilt eine 5-jährige Herstellergarantie auf Material- und Verarbeitungsfehler ab Kaufdatum bei normaler Nutzung und ordnungsgemäßer Installation. Schäden durch unsachgemäße Installation, Missbrauch oder Transportschäden sind ausgeschlossen.
