Montageanleitung für Empfangstheke Ivy Bronx 120-150cm
Schritt-für-Schritt-Montageanleitung für die Ivy Bronx Empfangstheke (120-150 cm). Erfahren Sie, wie Sie die Exzenterverbinder nutzen, Schubladenschienen montieren und die Scharniere für Türen korrekt einstellen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Aufbau der Ivy Bronx Empfangstheke (120-150 cm). Der Prozess erfordert die korrekte Verwendung von Exzenterverbindern, Schubladenschienen und Scharnieren. Stellen Sie sicher, dass alle Teile vor Beginn der Montage vollständig sind.
Hardware-Montageanleitungen

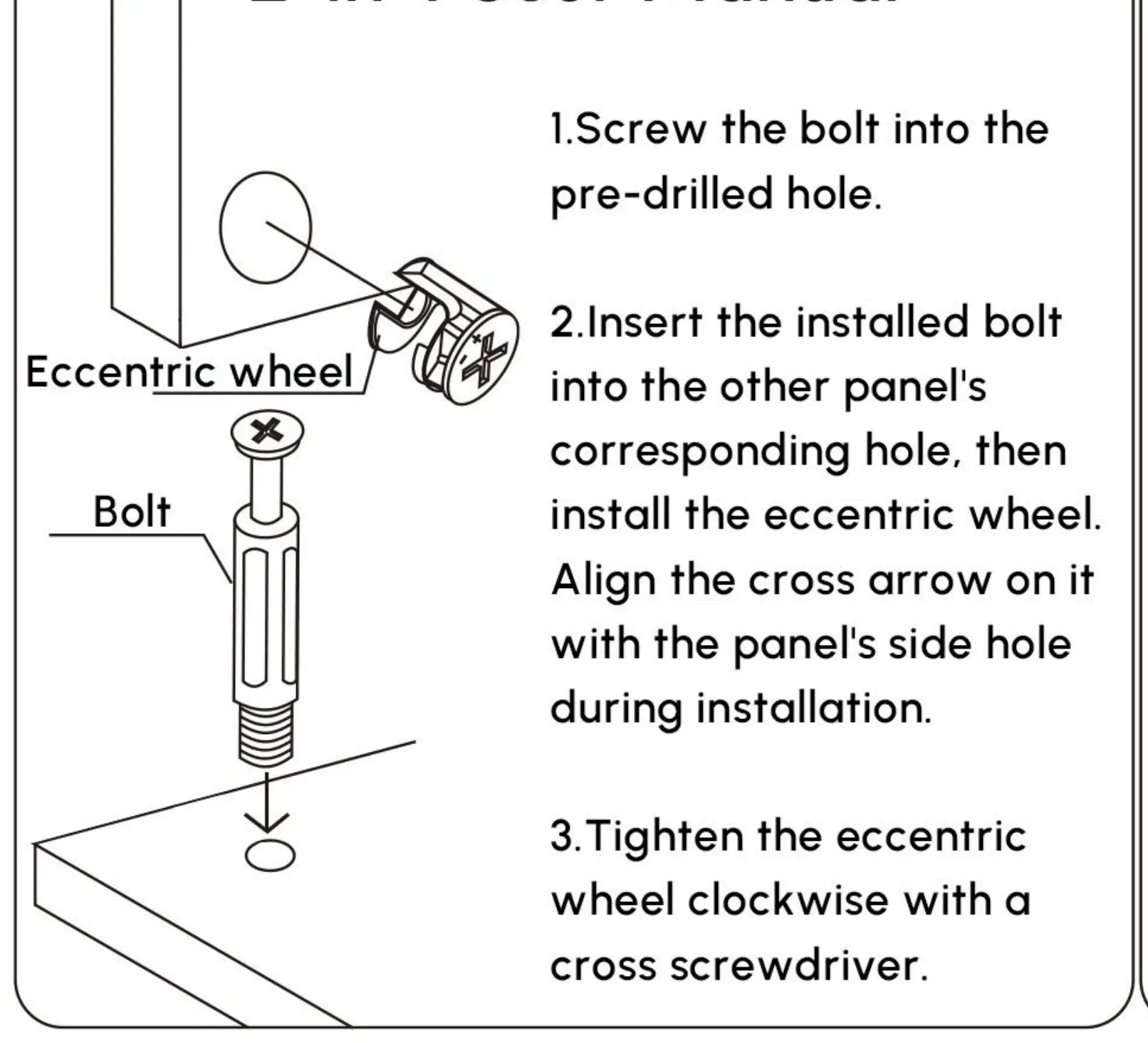

Exzenterverbinder
1. Schrauben Sie den Bolzen in das vorgebohrte Loch.2. Setzen Sie den Bolzen in das entsprechende Loch des anderen Paneels ein und führen Sie den Exzenterverbinder ein.3. Richten Sie den Pfeil auf dem Exzenterverbinder aus und ziehen Sie ihn mit einem Kreuzschlitzschraubendreher im Uhrzeigersinn fest.

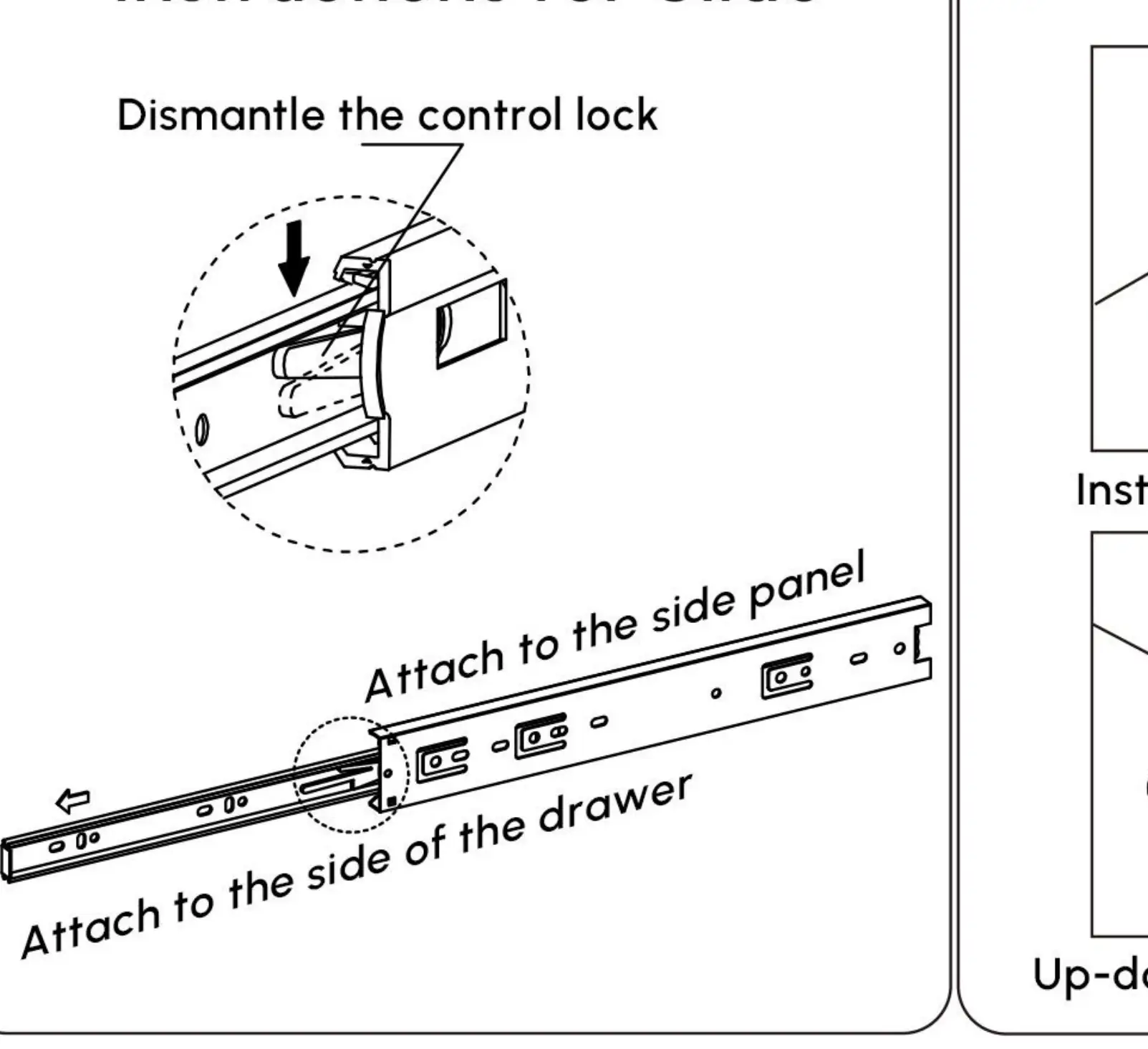

Schubladenschienen
Lösen Sie die Sicherung der Schiene, um das Teil zu demontieren. Montieren Sie die Schiene anschließend an der Seitenwand des Möbels.

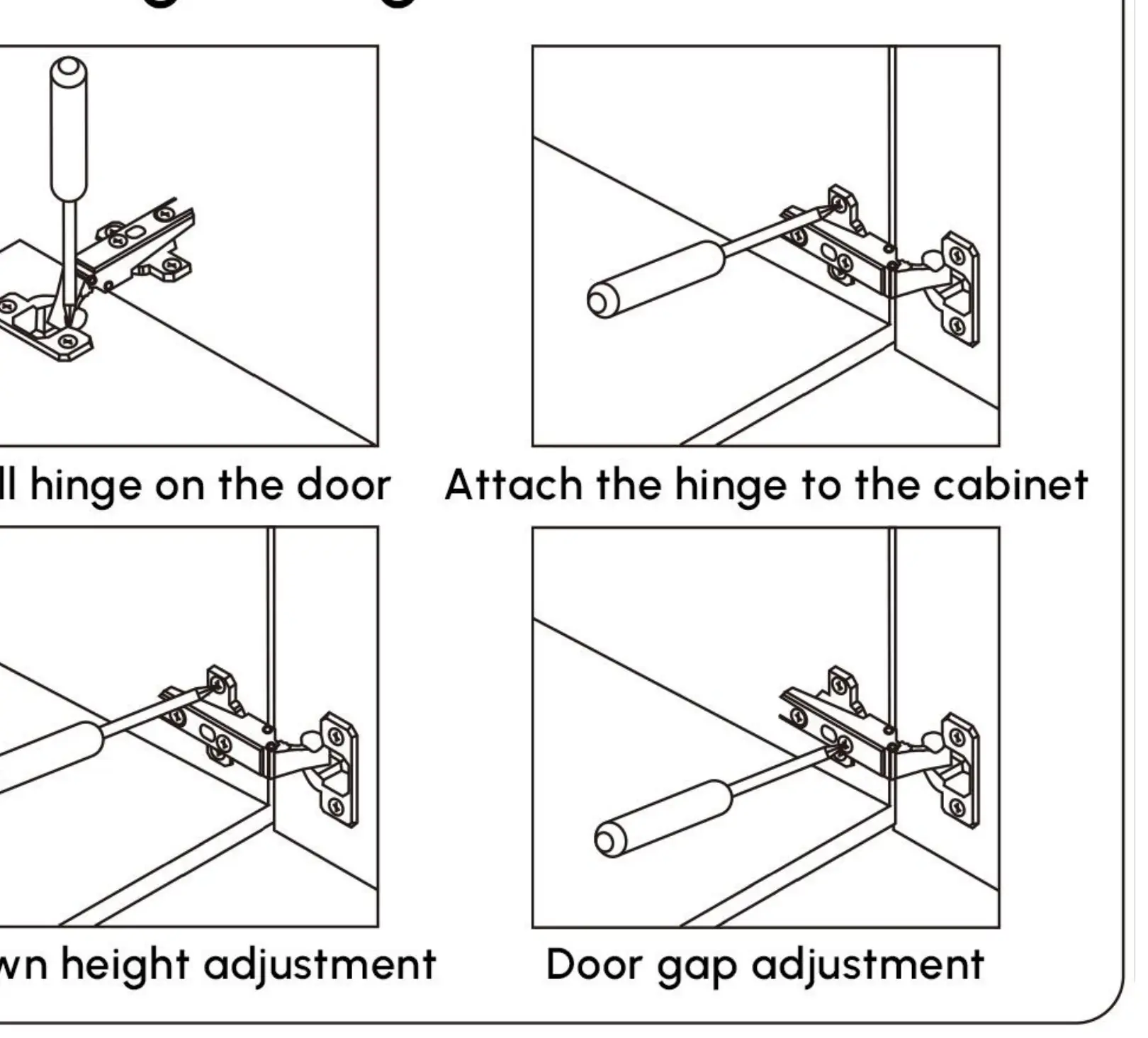

Scharniere
Die Scharniere werden an der Tür und am Korpus montiert. Nutzen Sie die Einstellschrauben, um die Höhe und das Spaltmaß der Tür anzupassen.
Montageschritte
Die Montage erfolgt in 10 Schritten:

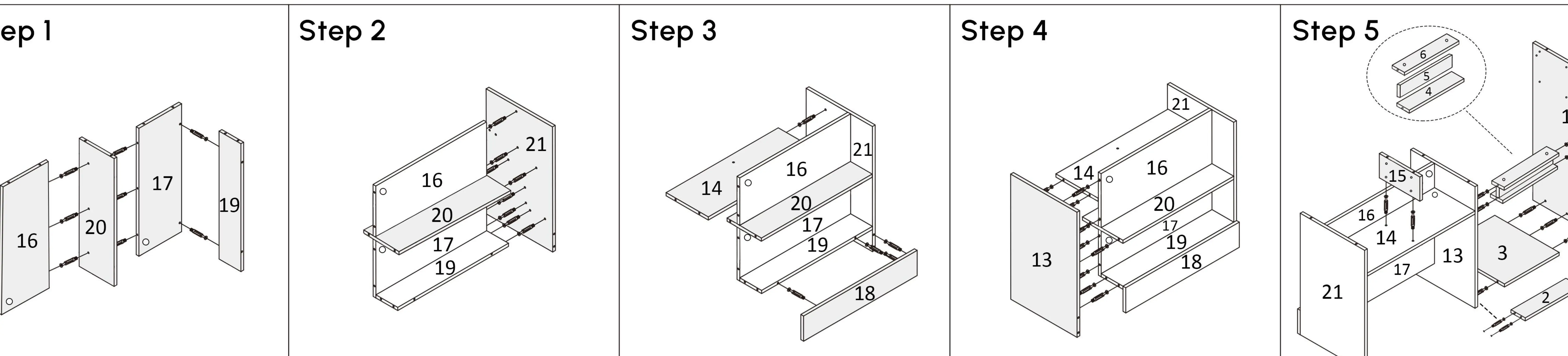

- Schritte 1-5: Aufbau des Grundrahmens und der Seitenwände. Achten Sie auf die korrekte Ausrichtung der Paneele (nummeriert 1-21).
- Schritte 6-8: Montage der Tischplatte und der Schienen. Richten Sie die drei Löcher des Paneels 22 mit den schwarzen Bolzen aus und drücken Sie diese fest.
- Schritte 9-10: Montage der Schubladen und Türen. Setzen Sie die Schubladenschienen ein und befestigen Sie die Türen mit den Scharnieren.
Praktische Hilfe
Typische Probleme
Schublade lässt sich nicht einsetzen oder klemmt
Überprüfen Sie, ob die Schubladenschienen korrekt montiert sind und die Sicherung vollständig eingerastet ist.
Tür hängt schief oder schließt nicht richtig
Verwenden Sie die Einstellschrauben am Scharnier, um die Höhe und das Spaltmaß der Tür fein zu justieren.
Vor der Verwendung
- Prüfen Sie alle Teile auf Vollständigkeit (Schrauben, Schienen, Scharniere).
- Stellen Sie sicher, dass ein Kreuzschlitzschraubendreher für die Montage bereitliegt.
- Achten Sie beim Einsetzen der Exzenterverbinder auf die korrekte Ausrichtung des Pfeils.
- Stellen Sie sicher, dass die Löcher für die Tischplatte korrekt ausgerichtet sind, bevor Sie diese festdrücken.
Abbildungen und Diagramme
- Exzenterverbinder: Zeigt das Eindrehen der Schraube und das Festziehen des Exzenters.
- Scharniere: Zeigt die Montage an Tür und Korpus sowie die Justiermöglichkeiten für Höhe und Spaltmaß.
- Schubladenschienen: Zeigt das Lösen der Sicherung und die Montage an der Seitenwand.
