Aufbauanleitung für Invicta Interior TV-Board LOFT 160cm

Detaillierte Aufbauanleitung für das Invicta Interior TV-Board LOFT 160cm. Enthält eine vollständige Teileliste, Schritt-für-Schritt-Montageanweisungen, Tipps zur Schubladenausrichtung, Pflegehinweise für Keramikoberflächen sowie wichtige...

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dies ist die Aufbauanleitung für das Invicta Interior TV-Board LOFT 160cm. Sie enthält eine vollständige Teileliste, Schritt-für-Schritt-Montageanweisungen sowie Pflegehinweise für die Keramikoberfläche. S. 1, 2, 20

Wichtigste Schritte

  • Montage durchführen S. 3, 19
  • Schubladen ausrichten S. 14

Probleme und Lösungen

Schubladenfront ausrichten

Schrauben an den Führungsschienen lösen und Schienen nach oben oder unten verschieben.

S. 14

Wartung und Reset

  • Regelmäßige Prüfung aller Schrauben auf festen Sitz. S. 22

Wo es im PDF steht

  • Teileliste S. 2
  • Montageschritte S. 3, 19
  • Pflegehinweise S. 20, 21
  • Sicherheitshinweise S. 22, 23
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile und Beschläge Seite 2 Einstellung der Schubladenfront Seite 12 Wandmontage Seite 17

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Montageanleitung für das Invicta Interior TV-Board LOFT 160cm. Es wird empfohlen, die Montage idealerweise zu zweit durchzuführen, um Schäden und Verletzungen zu vermeiden. Verwenden Sie beim Zusammenbau eine Decke oder einen Karton als Unterlage, um den Boden und das Möbelstück zu schützen.

Bauteile

Vor Beginn der Montage sollten alle in der Teileliste aufgeführten Komponenten (Teile 1-22 sowie Beschläge A-Y) auf Vollständigkeit und Unversehrtheit geprüft werden. Bei Transportschäden oder fehlenden Teilen wenden Sie sich bitte an Ihren Händler.

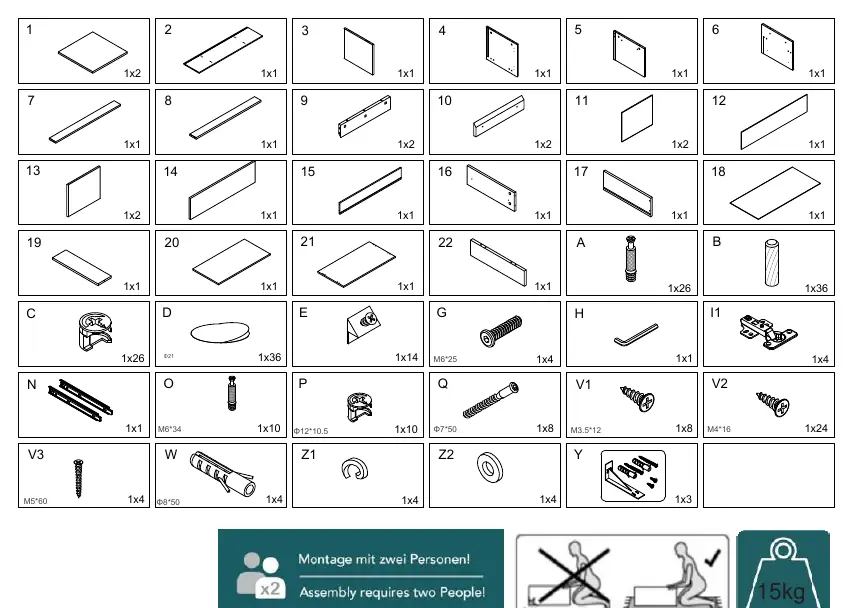

Übersicht der Bauteile und Beschläge
Übersicht der Bauteile und Beschläge

Montageanleitung

Die Montage erfolgt in 26 Schritten. Wichtige Hinweise:

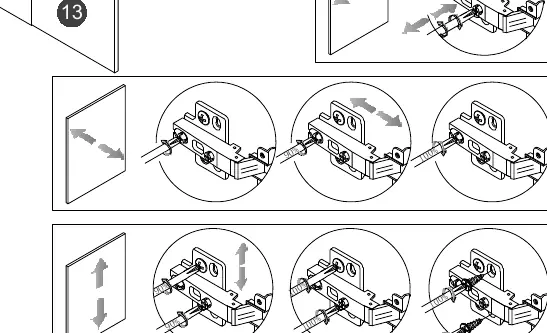

Einstellung der Schubladenfront
Einstellung der Schubladenfront

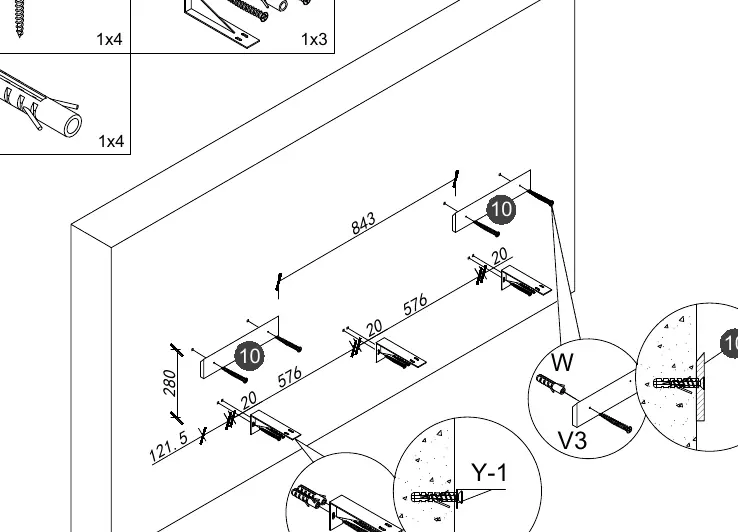

Wandmontage
Wandmontage
  • Vorbereitung: Stellen Sie sicher, dass das Möbelstück auf einer ebenen und stabilen Oberfläche steht.
  • Wandmontage: Prüfen Sie bei Wandmontage-Produkten die Wandbeschaffenheit gründlich und stellen Sie sicher, dass an den Bohrstellen keine Strom- oder Wasserleitungen verlaufen. Verwenden Sie geeignetes Befestigungsmaterial.
  • Schubladen: Zur Ausrichtung der Schubladenfront können die Schrauben an den Führungsschienen gelöst und die Schienen nach oben oder unten verschoben werden.

Pflegehinweise für Keramik

Das Möbelstück verfügt über eine hochwertige Keramikoberfläche:

  • Hitzebeständigkeit: Die Oberflächen sind bei 800°C gebrannt. Dennoch sollten keine heißen Gegenstände (z.B. Kochtöpfe) direkt auf der Keramik abgestellt werden, um punktuelle Hitzeschäden zu vermeiden.
  • Reinigung: Verwenden Sie ein weiches, sauberes Tuch und handelsüblichen Glasreiniger. Bei hartnäckigen Flecken kann eine milde Scheuermilch oder ein Scheuerschwamm verwendet werden.
  • Schutz: Nutzen Sie Unterlagen oder Untersetzer, um Kratzer zu vermeiden.

Sicherheitshinweise

Beachten Sie folgende Sicherheitsregeln:

  • Das Möbelstück ist kein Spielzeug. Kinder sollten nicht mit beweglichen Teilen wie Schubladen spielen.
  • Überschreiten Sie nicht die maximale Belastung.
  • Vermeiden Sie einseitige Belastungen, die zum Kippen führen könnten.
  • Verwenden Sie bei Bedarf den mitgelieferten Kippschutz.

Praktische Hilfe

Typische Probleme

Schubladenfront ist schief oder nicht bündig

Lösen Sie die Schrauben an den Führungsschienen und verschieben Sie diese nach oben oder unten, bis die Front korrekt ausgerichtet ist.

Beschädigung bei Lieferung

Dokumentieren Sie Schäden an der Verpackung und am Produkt mit Fotos und kontaktieren Sie umgehend Ihren Händler.

Vor der Verwendung

  • Prüfen Sie die Verpackung auf Transportschäden.
  • Stellen Sie sicher, dass alle Teile gemäß der Teileliste vorhanden sind.
  • Verwenden Sie eine Decke oder Karton als Unterlage beim Aufbau.
  • Führen Sie die Montage idealerweise zu zweit durch.
  • Prüfen Sie bei Wandmontage die Wandbeschaffenheit und Leitungsverläufe.

Technische Daten in der Praxis

Keramikoberfläche
Hitzebeständig bis 800°C, jedoch sollten keine heißen Töpfe direkt abgestellt werden.

Abbildungen und Diagramme

  • Die Anleitung verwendet nummerierte Teile (1-22) und Beschläge (A-Y), die in den Montageschritten referenziert werden.
  • Schritte 1-26 zeigen den detaillierten Zusammenbau des Korpus und der Schubladen.
  • Schritt 17 zeigt die Wandmontage mit den entsprechenden Befestigungspunkten.

Modellkompatibilität

  • Nur für den Innenbereich geeignet.
  • Nicht als Trittfläche verwenden.
