Montageanleitung für Invicta Interior Stehleuchte 46022/46023/46024

Erfahren Sie, wie Sie die Invicta Interior Stehleuchte (Modelle 46022, 46023, 46024) korrekt montieren. Diese Anleitung enthält eine Teileliste und Schritt-für-Schritt-Anweisungen für den Aufbau.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Die Invicta Interior Stehleuchte (46022/46023/46024) wird durch das Verschrauben der Stange mit dem Fuß und das anschließende Anbringen der Glaskugeln montiert. Es werden G9 LED-Leuchtmittel (max. 3W) benötigt. S. 1

Wichtigste Schritte

  • Montage der Stange auf den Fuß S. 1
  • Einsetzen der Leuchtmittel S. 1

Technische Daten

Parameter Wert Hinweis Seiten
Leuchtmittel G9 LED Max. 3W, nicht enthalten S. 1

Wo es im PDF steht

  • Montageanleitung S. 1
Inhaltsverzeichnis

Wichtige Informationen zur Montage

Diese Anleitung dient dem korrekten Aufbau der Invicta Interior Stehleuchte der Serien 46022, 46023 und 46024. Bitte stellen Sie vor Beginn sicher, dass alle Teile vollständig sind und Sie über das passende Leuchtmittel verfügen.

Lieferumfang

  • A: Stangen-Element (1x)
  • B: Standfuß (1x)
  • C: Glaskugel groß (3x)
  • D: Glaskugel mittel (2x)
  • E: Glaskugel klein (2x)

Montageanleitung

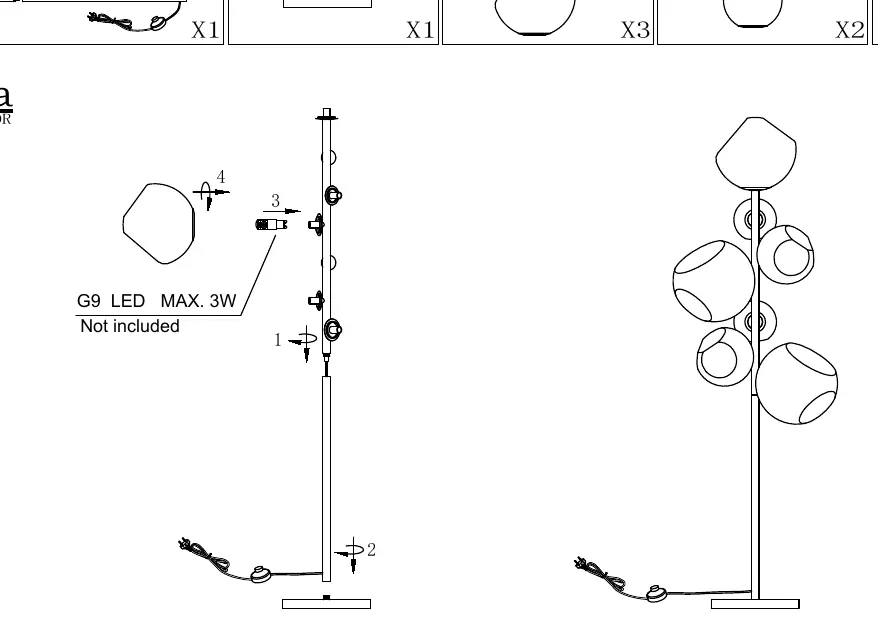

Montageskizze der Stehleuchte
Montageskizze der Stehleuchte
  1. Verbinden Sie das Stangen-Element (A) mit dem Standfuß (B).
  2. Sichern Sie die Verbindung gemäß der Abbildung.
  3. Setzen Sie die Leuchtmittel (G9 LED, max. 3W) in die Fassungen ein.
  4. Befestigen Sie die Glaskugeln (C, D, E) an den vorgesehenen Halterungen.

Technische Daten

Die Leuchte benötigt G9 LED-Leuchtmittel mit einer maximalen Leistung von 3W. Diese sind nicht im Lieferumfang enthalten.

Praktische Hilfe

Typische Probleme

Leuchte lässt sich nicht einschalten

Überprüfen Sie, ob das Leuchtmittel korrekt in die G9-Fassung eingesetzt ist und ob die Stromzufuhr aktiv ist.

Vor der Verwendung

  • Prüfen Sie den Kartoninhalt auf Vollständigkeit gemäß der Teileliste (A-E).
  • Besorgen Sie das benötigte Leuchtmittel (G9 LED, max. 3W), da dieses nicht beiliegt.
  • Stellen Sie die Leuchte auf einen ebenen und stabilen Untergrund.
