Bedienungsanleitung für Immax NEO 07546L Smart Switch Aria 1-Tasten-Schalter
Schnellstartanleitung für den Immax NEO 07546L Smart Switch Aria. Erfahren Sie, wie Sie den Schalter installieren, in den Pairing-Modus versetzen, mit der Immax NEO PRO App verbinden und die technischen Spezifikationen nutzen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Der Immax NEO 07546L Smart Switch Aria ist ein WiFi-basierter 1-Tasten-Schalter für den Innenbereich. Diese Anleitung deckt die physische Installation, den Anschluss an das Stromnetz sowie die Konfiguration über die Immax NEO PRO App ab. Bitte beachten Sie, dass die Installation nur durch qualifiziertes Fachpersonal unter Einhaltung geltender Sicherheitsvorschriften erfolgen darf.
Installation und Anschluss

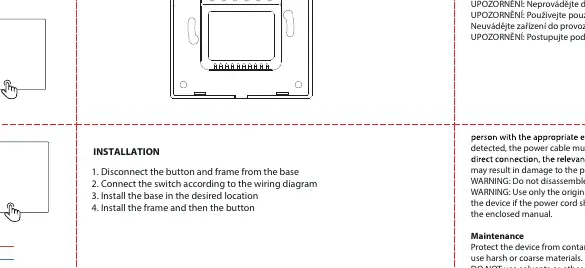

Vor Beginn der Arbeiten muss die Stromzufuhr unterbrochen werden (Sicherung ausschalten). Die Installation erfolgt in folgenden Schritten:
- Trennen Sie die Taste und den Rahmen von der Basis.
- Schließen Sie den Schalter gemäß dem beiliegenden Schaltplan an.
- Montieren Sie die Basis an der gewünschten Stelle.
- Setzen Sie den Rahmen und anschließend die Taste wieder auf.
Erste Inbetriebnahme und Pairing
Um das Gerät mit der Immax NEO PRO App zu verbinden:
- Laden Sie die Immax NEO PRO App aus dem App Store oder Google Play herunter und registrieren Sie ein Konto.
- Aktivieren Sie Bluetooth auf Ihrem Smartphone.
- Versetzen Sie den Schalter in den Pairing-Modus: Halten Sie die Taste für mindestens 3 Sekunden gedrückt, bis die LED-Hintergrundbeleuchtung zu blinken beginnt.
- Öffnen Sie die App, tippen Sie auf das Plus-Symbol (+) und wählen Sie Gerät hinzufügen.
- Folgen Sie den Anweisungen in der App, um die WiFi-Zugangsdaten einzugeben und die Verbindung abzuschließen.
Wartung und Sicherheit
Das Gerät sollte mit einem weichen Tuch gereinigt werden. Verwenden Sie keine aggressiven Reinigungsmittel, Lösungsmittel oder scheuernden Materialien. Das Gerät ist vor Verschmutzung zu schützen. Bei Defekten oder beschädigten Kabeln darf das Gerät nicht in Betrieb genommen werden.
Technische Daten
- Protokoll: Wi-Fi 802.11 b/g/n
- Frequenz: 2,4 GHz
- Spannung: AC 100-240V, 50/60Hz
- Maximale Last: 800W (max. 2 LED-Leuchten)
- Maximaler Strom: 10A
- Schutzart: IP20
- Abmessungen: 86 x 86 x 34 mm
- Betriebstemperatur: -10 °C bis 40 °C
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht koppeln
Stellen Sie sicher, dass sich das Gerät im Pairing-Modus befindet (LED blinkt nach 3 Sekunden Tastendruck) und Bluetooth auf dem Smartphone aktiviert ist.
Schalter reagiert nicht
Überprüfen Sie die Stromversorgung und den korrekten Anschluss gemäß Schaltplan. Stellen Sie sicher, dass die maximale Last von 800W nicht überschritten wurde.
Vor der Verwendung
- Stromzufuhr unterbrechen (Sicherung ausschalten)
- Immax NEO PRO App herunterladen und Konto erstellen
- Bluetooth am Smartphone aktivieren
- Schaltplan für den korrekten Anschluss bereithalten
Technische Daten in der Praxis
- Max. Last 800W
- Die maximale Leistung der angeschlossenen Leuchtmittel darf 800W nicht überschreiten.
Abbildungen und Diagramme
- Der Schaltplan zeigt die Verbindung von Phase (L) und Neutralleiter (N) zum Schalter.
- Die Taste muss für den Pairing-Modus 3 Sekunden lang gedrückt werden.
Modellkompatibilität
- Nur für den Innenbereich geeignet (IP20).
- Nicht für den Betrieb mit dimmbaren Lasten außerhalb der Spezifikation geeignet.
