Bedienungsanleitung für Immax NEO LITE BEAUTY Smart LED-Deckenleuchte mit Ventilator
Schnellstartanleitung für die Immax NEO LITE BEAUTY Smart LED-Deckenleuchte mit Ventilator. Erfahren Sie alles über die Installation, das Auswuchten der Flügel, die Fernbedienungskopplung und die Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen für die Installation, den Betrieb und die Wartung der Immax NEO LITE BEAUTY Smart LED-Deckenleuchte mit Ventilator. Bitte beachten Sie, dass die Deckenkonstruktion eine Tragfähigkeit von mindestens 45 kg aufweisen muss. Der Ventilator ist nicht für den Betrieb mit einem Dimmschalter geeignet und darf nicht in feuchten oder nassen Räumen installiert werden.
Installation und Montage
Die Montage sollte gemäß den beiliegenden schematischen Schritten erfolgen. Stellen Sie sicher, dass die elektrische Installation den örtlichen Vorschriften entspricht und das Gerät ordnungsgemäß geerdet ist. Achten Sie darauf, dass der Mindestabstand zwischen den Ventilatorflügeln und der Wand 150 cm sowie zum Boden 2,3 m beträgt.
Fernbedienung koppeln
Um die Fernbedienung mit dem Ventilator zu koppeln: Schalten Sie den Ventilator aus und wieder ein. Drücken Sie innerhalb von 30 Sekunden nach dem Einschalten für 5 Sekunden die Taste Fan/on off auf der Fernbedienung. Ein langer Piepton bestätigt die erfolgreiche Kopplung.
Auswuchten des Ventilators
Sollte der Ventilator wackeln, prüfen Sie zunächst, ob alle Flügel fest verschraubt sind. Wenn das Problem bestehen bleibt, führen Sie ein dynamisches Auswuchten durch: Verwenden Sie den mitgelieferten Clip an verschiedenen Flügeln, um die Position mit der geringsten Schwingung zu finden, und ersetzen Sie den Clip dort durch ein Ausgleichsgewicht.
Reinigung und Wartung
Trennen Sie das Gerät vor der Reinigung immer von der Stromversorgung. Verwenden Sie ein weiches, feuchtes Tuch. Vermeiden Sie den Kontakt interner Komponenten (insbesondere der Leiterplatte) mit Wasser und verwenden Sie keine scheuernden oder chemischen Reinigungsmittel. Überprüfen Sie mindestens einmal jährlich alle Schrauben auf festen Sitz.
Sicherheitshinweise
- Nicht für Kinder unter 8 Jahren geeignet.
- Nicht in geschlossenen Räumen mit explosiven oder toxischen Dämpfen verwenden.
- Vor dem Ändern der Drehrichtung muss der Ventilator vollständig zum Stillstand gekommen sein.
- Keine Gegenstände in die rotierenden Flügel halten.
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Ventilator wackelt
Prüfen Sie den festen Sitz der Flügel und führen Sie bei Bedarf ein dynamisches Auswuchten mit dem mitgelieferten Clip und Gewicht durch.
Ventilator macht Geräusche
Geben Sie dem Gerät einige Tage Zeit zum Einlaufen. Prüfen Sie alle Schrauben auf festen Sitz und stellen Sie sicher, dass die Haube nicht die Decke berührt.
Ventilator kühlt nicht
Prüfen Sie, ob der Ventilator im Rückwärtsgang läuft oder ob Gegenstände den Luftstrom behindern.
Vor der Verwendung
- Tragfähigkeit der Decke von 45 kg sicherstellen
- Mindestabstand von 150 cm zur Wand einhalten
- Mindestabstand von 2,3 m zum Boden einhalten
- Kein Dimmschalter installiert
- Ordnungsgemäße Erdung sicherstellen
Abbildungen und Diagramme

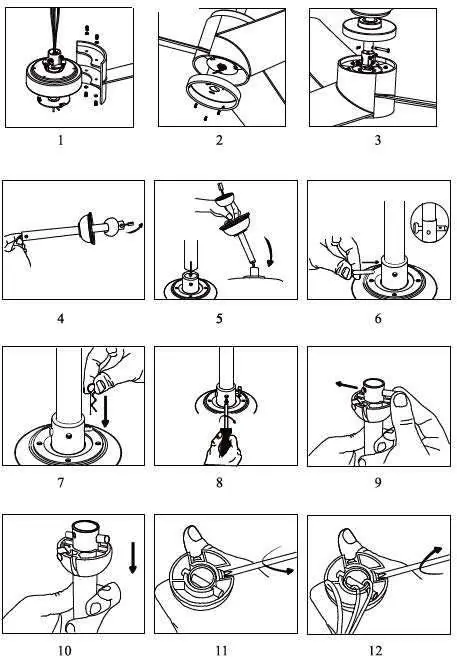

- Schritte 1-12 zeigen die mechanische Montage der Ventilatoreinheit.
- Schritt 14 illustriert die Befestigung der Montagehalterung an Holz- oder Betondecken.
- Schritt 20 zeigt das elektrische Anschlussschema für den Empfänger.
- Schritt 24 zeigt die Anwendung des Auswucht-Clips und des Gewichts.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht in feuchten oder nassen Räumen installieren.
- Nicht mit Dimmschaltern kompatibel.
