Bedienungsanleitung für Immax 07815L Smart Door Lock
Schnellstartanleitung für das Immax 07815L Smart Door Lock. Erfahren Sie, wie Sie das Schloss installieren, mit der Immax NEO PRO App koppeln, kalibrieren und in ein Smart Gateway integrieren.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Konfigurationsschritte für das Immax 07815L Smart Door Lock. Das Gerät ist für die meisten Türschlosstypen geeignet und wird über die Immax NEO PRO App gesteuert. Vor der ersten Nutzung ist eine Kalibrierung zwingend erforderlich.
Installation
Die Installation variiert je nach Schlosstyp. Reinigen Sie vor der Montage die Oberfläche für eine bessere Haftung.
- Verwenden Sie die beiliegende Schablone zur korrekten Positionierung der Montageplatte.
- Richten Sie den Drehknopf mittig aus.
- Verwenden Sie bei Bedarf die mitgelieferten Dichtungen und Klemmen (A oder B), um Lücken auszugleichen oder den Drehknopf anzupassen.
- Schrauben Sie das Schloss fest und setzen Sie die 4x AA-Batterien unter Beachtung der Polarität ein.
Einrichtung und App-Kopplung
- Laden Sie die Immax NEO PRO App herunter und registrieren Sie ein Konto.
- Aktivieren Sie Bluetooth auf Ihrem Smartphone.
- Drücken Sie die SET-Taste am Schloss für mindestens 5 Sekunden, um den Kopplungsmodus zu aktivieren.
- Wählen Sie in der App das Gerät aus oder suchen Sie unter Andere Produkte (BLE).
- Zur Einbindung in ein Smart Gateway wählen Sie in der App das Gateway aus und fügen das Bluetooth-Gerät hinzu.
Kalibrierung und Bedienung
Nach der Installation muss das Schloss in der App unter Einstellungen > Kalibrierung kalibriert werden. Sollte die Drehrichtung nicht mit der Türschlossrichtung übereinstimmen, kann dies in den Einstellungen unter Drehrichtung angepasst werden. Das Schloss kann per App, manuell über den Drehknopf oder (falls vorhanden) über ein Tastenfeld bedient werden.
Wartung und Sicherheit
- Verwenden Sie keine aggressiven Reinigungsmittel; wischen Sie das Gerät nur mit einem weichen Tuch ab.
- Bei einem Piepton ist die Batterie schwach und muss ersetzt werden.
- Verwenden Sie keine wiederaufladbaren Batterien.
- Das Gerät darf nicht im Hausmüll entsorgt werden; nutzen Sie offizielle Sammelstellen für Elektronikschrott.
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Drehrichtung ist falsch
Gehen Sie in die App-Einstellungen und ändern Sie die Drehrichtung auf 'Entriegeln gegen den Uhrzeigersinn'.
Schloss reagiert nicht oder piept
Die Batterien sind schwach und müssen ersetzt werden.
App findet das Schloss nicht
Stellen Sie sicher, dass Bluetooth aktiviert ist und das Schloss durch 5-sekündiges Drücken der SET-Taste im Kopplungsmodus ist.
Vor der Verwendung
- Reinigen Sie die Montagefläche gründlich.
- Prüfen Sie die Türschlossdicke für die Wahl der richtigen Dichtung.
- Stellen Sie sicher, dass 4x AA 1,5V Batterien (nicht enthalten) bereitliegen.
- Installieren Sie die Immax NEO PRO App.
- Kalibrieren Sie das Schloss nach der Montage in der App.
Technische Daten in der Praxis
- Protokoll: BLE
- Bluetooth Low Energy für die Kommunikation mit dem Smartphone oder Gateway.
- Schutzart: IP20
- Nur für den Innenbereich geeignet, nicht wasserdicht.
- Betriebstemperatur: -10 bis +55 °C
- Zulässiger Temperaturbereich für den Betrieb.
Abbildungen und Diagramme

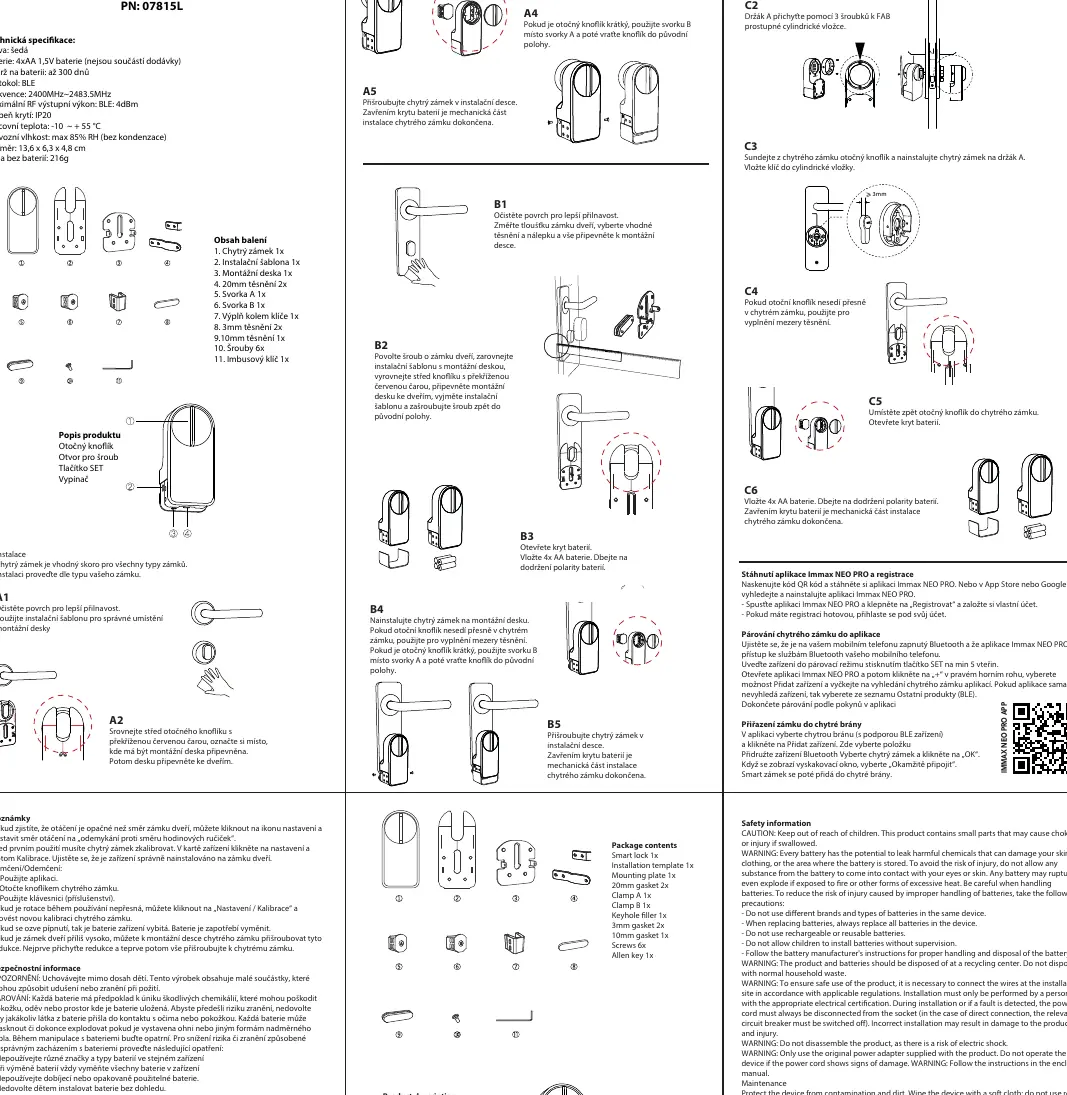

- Die Anleitung zeigt drei Installationspfade (A, B, C) je nach Schlosstyp.
- Die SET-Taste befindet sich am Gerät und dient zum Starten des Kopplungsmodus.
Modellkompatibilität
- Geeignet für fast alle Schlosstypen.
- Erfordert ein Smart Gateway mit BLE-Unterstützung für erweiterte Funktionen.
