Installationsanleitung für den Immax 07215L und 07217L LED-Kronleuchter
Schnellstartanleitung für die Installation und Wartung der dimmbaren LED-Kronleuchter Immax 07215L und 07217L. Enthält technische Daten, Sicherheitshinweise und Montageschritte.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für die dimmbaren LED-Kronleuchter Immax 07215L (schwarz) und 07217L (gold). Die Installation darf ausschließlich von einer qualifizierten Elektrofachkraft unter Einhaltung der geltenden Sicherheitsvorschriften durchgeführt werden. Vor Beginn der Arbeiten muss die Stromzufuhr zwingend unterbrochen werden.
Technische Daten
- Protokoll: Zigbee 3.0
- Leistung: 55W
- Lichtstrom: 4300lm
- Farbtemperatur: 2700-6000K
- Dimmbar: Ja
- Lebensdauer: 50.000 Stunden
- Eingangsspannung: AC 100-240V, 50-60Hz
- CRI(Ra): <86
- Kompatibilität: iOS, Android, Amazon Alexa, Apple Siri Shortcuts, Google Assistant, Philips HUE, TUYA, Tahoma, Lidl, Ikea
Montage
- Schalten Sie die Sicherungen aus, bevor Sie mit der Installation beginnen.
- Bestimmen Sie die Position der Leuchte und markieren Sie die Bohrlöcher an der Decke mit einem Stift.
- Bohren Sie die Löcher für die Montage des Rahmens.
- Führen Sie das Zuleitungskabel durch die Kabelöffnung, befestigen Sie die Basis der Leuchte (Rahmen verschrauben) und schließen Sie die Kabel an die Klemmleiste an.
- Bringen Sie den Lampenschirm am Montagerahmen an und sichern Sie ihn.
- Schalten Sie die Sicherungen wieder ein.
Wartung und Sicherheit
Reinigen Sie das Gerät nur mit einem weichen Tuch. Verwenden Sie keine rauen Materialien, Lösungsmittel oder aggressive Chemikalien. Das Gerät darf nicht zerlegt werden, da Stromschlaggefahr besteht. Bei beschädigtem Netzkabel darf das Gerät nicht in Betrieb genommen werden. Bei Fragen wenden Sie sich bitte an [email protected] oder [email protected]. Weitere Informationen finden Sie unter www.immax.cz.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Gerät lässt sich nicht einschalten oder funktioniert nicht
Überprüfen Sie, ob die Sicherungen eingeschaltet sind und ob das Netzkabel Anzeichen von Beschädigungen aufweist.
Gefahr eines Stromschlags
Zerlegen Sie das Produkt niemals selbst. Die Installation muss durch eine zertifizierte Elektrofachkraft erfolgen.
Vor der Verwendung
- Stellen Sie sicher, dass die Stromzufuhr am Sicherungskasten vollständig unterbrochen ist.
- Prüfen Sie, ob das Netzkabel unbeschädigt ist.
- Stellen Sie sicher, dass die Deckenstruktur für die Montage geeignet ist.
- Verwenden Sie nur geeignetes Werkzeug für die Bohr- und Montagearbeiten.

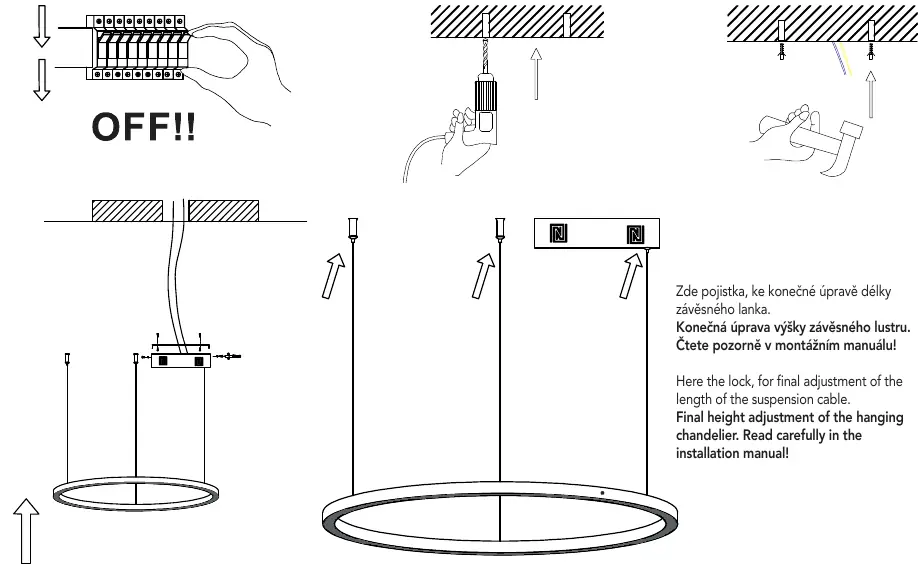

Abbildungen und Diagramme
- Die Abbildungen zeigen das Ausschalten der Sicherung vor Beginn der Arbeiten.
- Die Skizzen verdeutlichen das Anzeichnen der Bohrlöcher an der Decke.
- Ein Diagramm zeigt die Kabelführung durch die Öffnung und den Anschluss an die Klemmleiste.
- Die Anleitung illustriert die finale Höhenverstellung des Kronleuchters mittels der Sicherung am Kabel.
Modellkompatibilität
- Kompatibel mit gängigen Smart-Home-Systemen wie Philips HUE, TUYA, Lidl und Ikea.
- Unterstützt Sprachsteuerung über Amazon Alexa, Google Assistant und Apple Siri Shortcuts.
