Installationsanleitung für Immax NEO PASTEL SLIM Smart Deckenleuchte 07209L
Erfahren Sie, wie Sie die Immax NEO PASTEL SLIM Smart Deckenleuchte 07209L sicher installieren und in Betrieb nehmen. Dieser Leitfaden enthält technische Daten, Montagehinweise und Wartungstipps.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Installationsanleitung für die Immax NEO PASTEL SLIM Smart Deckenleuchte (Modell 07209L). Es enthält alle notwendigen Schritte für die sichere Montage, technische Spezifikationen sowie Hinweise zur Wartung und Entsorgung. Bitte stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr vollständig unterbrochen ist.
Lieferumfang
- Deckenleuchte
- Fernbedienung
- Montagesatz
- Installationsanleitung
Montage und Installation
Die Installation muss unter strikter Beachtung der Sicherheitsvorschriften erfolgen:
- Schalten Sie die Stromversorgung am Sicherungskasten aus.
- Verwenden Sie das mitgelieferte Montagematerial, um die Halterung an der Decke zu befestigen.
- Schließen Sie die Kabel gemäß den geltenden elektrischen Standards an.
- Setzen Sie die Leuchte auf die Halterung und sichern Sie diese.
- Schalten Sie die Stromversorgung erst nach Abschluss der Montage wieder ein.
Wartung und Pflege
Die Oberfläche der Leuchte erfordert keine spezielle Wartung. Reinigen Sie das Gehäuse bei Bedarf vorsichtig mit einem weichen Tuch oder einem Staubwedel. Vermeiden Sie aggressive Reinigungsmittel.
Technische Daten
- Abmessungen: Durchmesser 600 mm, Höhe 70 mm
- Leistungsaufnahme: 53 W
- Lichtstrom: 3640 lm
- Lichtfarbe: 2700-6500 K (einstellbar)
- Eingangsspannung: AC 100-240 V, 50-60 Hz
- Protokoll: Zigbee 3.0
- Lebensdauer: 50.000 Stunden
- Farbwiedergabeindex (CRI): >86
Entsorgung und Kontakt
Das Produkt darf nicht über den Hausmüll entsorgt werden. Bitte führen Sie es den dafür vorgesehenen Sammelstellen für Elektroaltgeräte zu (WEEE-Reg.-Nr. DE 88927148). Bei Fragen oder technischem Support wenden Sie sich bitte per E-Mail an [email protected] oder besuchen Sie die Website www.immax.cz.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Leuchte lässt sich nicht einschalten
Überprüfen Sie, ob die Stromversorgung am Sicherungskasten korrekt eingeschaltet ist und die Kabel fest in den Klemmen sitzen.
Verbindungsprobleme mit Zigbee
Stellen Sie sicher, dass sich die Leuchte innerhalb der Reichweite Ihres Zigbee-Gateways befindet und der Kopplungsmodus korrekt aktiviert wurde.
Vor der Verwendung
- Stromversorgung am Sicherungskasten ausschalten
- Vollständigkeit des Montagesatzes prüfen
- Geeignetes Werkzeug für die Deckenmontage bereitlegen
- Sicherstellen, dass die Deckenstruktur das Gewicht der Leuchte tragen kann

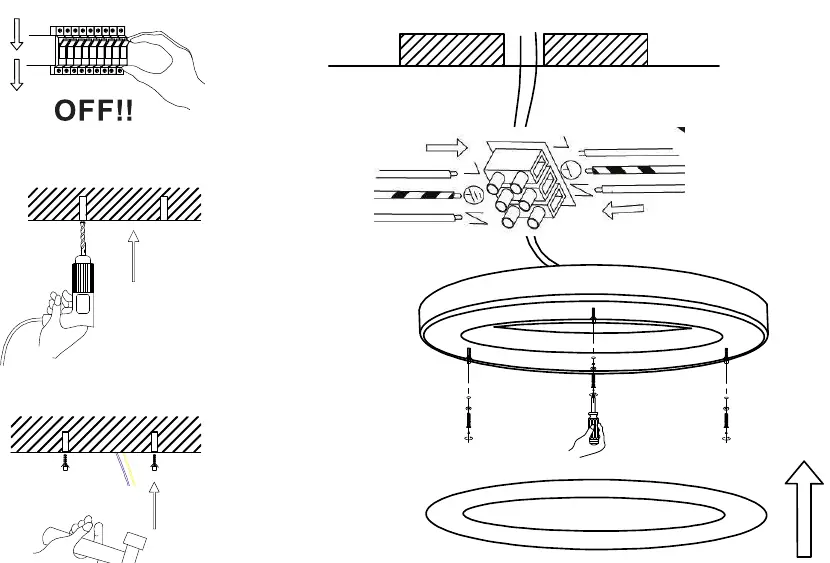

Abbildungen und Diagramme
- Die Abbildungen zeigen den Prozess der Stromabschaltung vor der Montage.
- Die Skizzen verdeutlichen die Befestigung der Halterung an der Decke mittels Schrauben.
- Die Darstellung zeigt den Anschluss der elektrischen Leitungen an die Klemmenleiste.
Modellkompatibilität
- Erfordert ein Zigbee 3.0 kompatibles Gateway für smarte Funktionen.
- Nur für den Innenbereich geeignet (IP20).
