Bedienungsanleitung für Immax 08305L Punto-6 Decken- und Wandstrahler
Schnellstartanleitung für den Immax 08305L Punto-6 Strahler. Erfahren Sie alles über die sichere Installation, den Leuchtmittelwechsel und die technischen Spezifikationen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Betriebshinweise für den Immax 08305L Punto-6 Decken- und Wandstrahler. Die Installation muss zwingend von qualifiziertem Fachpersonal unter Einhaltung der geltenden Normen durchgeführt werden. Aus Sicherheitsgründen sind für die Montage mindestens zwei Personen erforderlich.
Sicherheit und Installation
- Schalten Sie vor Beginn der Arbeiten unbedingt die Sicherungen aus.
- Stellen Sie sicher, dass die Stromzufuhr unterbrochen ist, bevor Sie mit der Installation beginnen.
- Packen Sie die Leuchte aus und legen Sie sie auf eine weiche Unterlage, um Kratzer zu vermeiden.
- Befolgen Sie die beiliegende grafische Montageanleitung für die physische Befestigung an der Wand oder Decke.
- Unsachgemäße Installation oder Eingriffe in das Gerät führen zum Erlöschen der Garantie.
Bedienung und Wartung
Der Strahler ist für GU10-Leuchtmittel ausgelegt. Die zylindrischen Leuchtenköpfe sind einzeln abnehmbar, was den Austausch der Leuchtmittel erheblich erleichtert. Zudem können die inneren schwarzen Ringe gegen goldene Ringe ausgetauscht werden.
Die Oberfläche der Leuchte erfordert keine spezielle Wartung. Reinigen Sie diese bei Bedarf lediglich mit einem weichen Tuch oder einem Staubwedel.
Technische Daten
- Material: Aluminium, Metall, Kunststoff
- Farbe: Kupfer/Roségold + Schwarz
- Fassung: GU10
- Leistung: max. 6 x 9W
- Eingangsspannung: AC 220-230V, 50-60Hz
- Maße Leuchtenkörper: D5,5 x 9,3 cm
- Maße Basis: 59 x 5,5 x 2,5 cm
Entsorgung
Am Ende der Lebensdauer muss die Leuchte vom Stromnetz getrennt, demontiert und in ihre Einzelteile zerlegt werden. Die Komponenten sind gemäß den geltenden Vorschriften für Elektroschrott zu entsorgen.
Herstellerinformationen
IMMAX WPB CZ, s.r.o.
Praktische Hilfe
Typische Probleme
Leuchtmittelwechsel schwierig
Die zylindrischen Leuchtenköpfe sind einzeln abschraubbar, um den Zugang zum GU10-Leuchtmittel zu erleichtern.
Garantieverlust
Unsachgemäße Installation oder eigenmächtige Eingriffe in das Innere der Leuchte führen zum sofortigen Erlöschen der Garantie.
Vor der Verwendung
- Sicherungen vor Installationsbeginn ausschalten
- Mindestens zwei Personen für die Montage bereitstellen
- Qualifiziertes Fachpersonal für Elektroarbeiten hinzuziehen
- Weiche Unterlage für das Auspacken und Vorbereiten der Leuchte nutzen
Technische Daten in der Praxis
- GU10 Fassung
- Geeignet für Standard-GU10-Leuchtmittel mit einer maximalen Leistung von 9W pro Kopf.
- AC 220-230V 50-60Hz
- Standard-Netzspannung für den Betrieb in europäischen Haushalten.

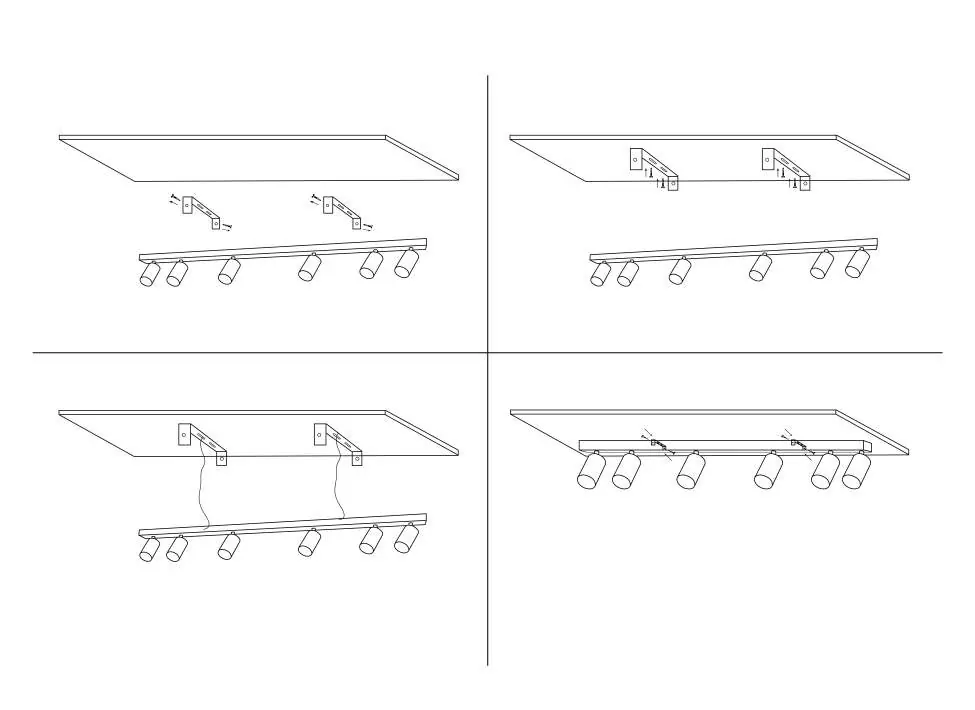

Abbildungen und Diagramme
- Schritt 1: Vorbereitung der Montagebasis und Trennung vom Stromnetz.
- Schritt 2: Befestigung der Halterung an der Decke/Wand.
- Schritt 3: Elektrischer Anschluss der Leuchte.
- Schritt 4: Finale Montage des Leuchtenkörpers an der Basis.
Modellkompatibilität
- Nur für GU10-Leuchtmittel geeignet.
- Maximal 6 Leuchtmittel mit je 9W Leistung.
