IKEA PAX Kleiderschrank-Planungshandbuch
Planen und gestalten Sie Ihren IKEA PAX Kleiderschrank mit diesem umfassenden Leitfaden. Informationen zu Rahmen, Türen, KOMPLEMENT Inneneinrichtung, Beleuchtung und Montage.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Das IKEA PAX System ist ein modulares Kleiderschranksystem. Die Planung erfolgt durch die Kombination von Rahmen (Höhe 201/236 cm, Tiefe 35/58 cm), Türen (Dreh- oder Schiebetüren) und KOMPLEMENT-Inneneinrichtung. S. 1, 2, 3
Wichtigste Schritte
- Wandbefestigung durchführen S. 1
- Montage zu zweit durchführen S. 1
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Rahmenhöhen | 201 cm, 236 cm | Verfügbare Höhen für PAX Rahmen | S. 3 |
| Rahmentiefen | 35 cm, 58 cm | Verfügbare Tiefen für PAX Rahmen | S. 3 |
Wo es im PDF steht
- Planung und Sicherheit S. 1, 2
- Rahmen und Ecklösungen S. 3, 4, 5
- Inneneinrichtung S. 10, 11, 12, 13
- Beleuchtung S. 14, 15, 16, 17
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Planungsleitfaden für das IKEA PAX Kleiderschranksystem. Es unterstützt Sie bei der Auswahl der passenden Rahmen, Türen, Inneneinrichtungen und Beleuchtungslösungen.
- Sicherheit: Das Möbelstück muss zwingend an der Wand befestigt werden. Da unterschiedliche Wandmaterialien verschiedene Befestigungsbeschläge erfordern, sind diese nicht im Lieferumfang enthalten.
- Montage: Für eine sichere Montage sind zwei Personen erforderlich.
- Mindestdeckenhöhen:
- Drehtüren: 202 cm (für 201 cm Rahmen), 237 cm (für 236 cm Rahmen).
- Schiebetüren: 205 cm (für 201 cm Rahmen), 240 cm (für 236 cm Rahmen).
Planung Ihres PAX Kleiderschranks
Die Planung erfolgt in drei einfachen Schritten:
- Rahmen wählen: Berücksichtigen Sie den verfügbaren Platz in Ihrem Raum. Wählen Sie zwischen zwei Höhen (201 cm, 236 cm), zwei Tiefen (35 cm, 58 cm) und drei Breiten (50 cm, 75 cm, 100 cm).
- Stil wählen: Entscheiden Sie sich für Drehtüren oder Schiebetüren in verschiedenen Farben und Ausführungen.
- Inneneinrichtung wählen: Nutzen Sie die KOMPLEMENT-Serie, um den Schrank an Ihre Bedürfnisse anzupassen (Schubladen, Regalböden, Kleiderstangen, Körbe).
Integrierte Beleuchtung
Das PAX-System bietet verschiedene Beleuchtungsoptionen:
- ÖVERSIDAN: LED-Lichtleisten mit Sensor für das Innere des Schranks.
- YTBERG / TVÄRDRAG: Schrankbeleuchtung für den Außenbereich oder zur Montage auf dem Schrank.
- Steuerung: Die Beleuchtung erfordert einen LED-Treiber (TRÅDFRI für smarte Funktionen/Dimmen oder ANSLUTA für einfaches Ein/Aus).
Dienstleistungen
IKEA bietet Unterstützung bei Lieferung, Click & Collect und Montageservice an. Weitere Informationen finden Sie auf IKEA.ca oder bei einem Mitarbeiter im Einrichtungshaus.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
IKEA
Praktische Hilfe
Typische Probleme
Unsicherheit bei der Wandbefestigung
Da Wandmaterialien variieren, müssen passende Befestigungsbeschläge separat erworben werden.
Montage zu zweit
Das Möbelstück ist schwer und sperrig; zwei Personen sind für eine sichere Montage zwingend erforderlich.
Beleuchtung funktioniert nicht
Stellen Sie sicher, dass der korrekte Treiber (TRÅDFRI oder ANSLUTA) verwendet wird und die maximale Wattzahl nicht überschritten wird.
Vor der Verwendung
- Messen Sie die verfügbare Deckenhöhe und Wandbreite genau aus.
- Prüfen Sie die Wandbeschaffenheit für die notwendige Wandbefestigung.
- Wählen Sie die passende Rahmentiefe (35 cm oder 58 cm) basierend auf dem verfügbaren Platz.
- Stellen Sie sicher, dass für Schiebetüren genügend Platz vor dem Schrank vorhanden ist.
- Planen Sie die Inneneinrichtung (KOMPLEMENT) basierend auf Ihren Kleidungsstücken.
- Wählen Sie den passenden LED-Treiber für Ihre Beleuchtungslösung.
Technische Daten in der Praxis
- Rahmentiefen
- 35 cm (für flache Lösungen) oder 58 cm (Standardtiefe).
- TRÅDFRI Treiber
- Erforderlich für Dimm- und Smart-Funktionen.
- ANSLUTA Treiber
- Für einfache Ein/Aus-Funktionen, max. 19W.
Abbildungen und Diagramme

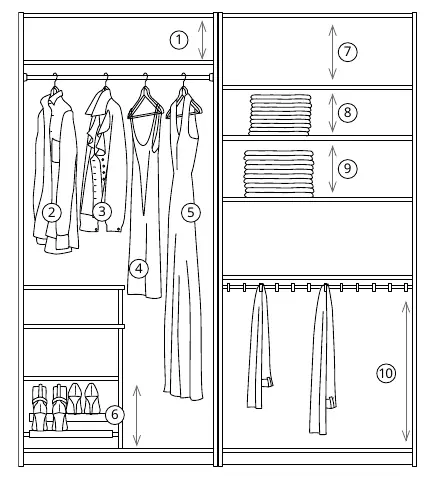

- Die Messdiagramme helfen bei der Planung der Inneneinrichtung (z.B. Platzbedarf für Mäntel, Hemden, Schuhe).
- Die Kombinationsbeispiele zeigen, wie Ecklösungen und Schiebetürrahmen zusammengestellt werden.

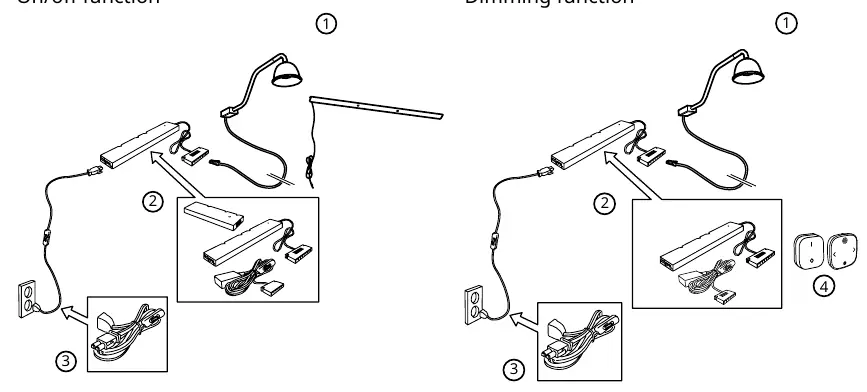

- Die Beleuchtungsdiagramme verdeutlichen den Anschluss von Treibern und Lichtleisten.
Modellkompatibilität
- KOMPLEMENT-Inneneinrichtung muss passend zur Rahmentiefe (35 cm oder 58 cm) gewählt werden.
- Drehtüren sind nur für 50 cm und 100 cm breite Rahmen verfügbar.
- Schiebetüren werden paarweise verkauft.
