Montageanleitung für Treevol Furniture Floating Nightstand 1-DRAWER

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt den Zusammenbau des Treevol Furniture Floating Nightstand 1-DRAWER. Es wird empfohlen, die Montage mit zwei Personen durchzuführen. Überprüfen Sie vor Beginn alle Paneele (A-M) und Hardware-Teile auf Vollständigkeit und Unversehrtheit. Nach der Montage erlischt die Garantie für Schäden, die durch unsachgemäßen Zusammenbau entstanden sind.

Vorbereitung und Werkzeuge

Für die Montage benötigen Sie folgende Werkzeuge:

• Kreuzschlitzschraubendreher
• Schlitzschraubendreher
• Hammer

Arbeiten Sie auf einer flachen, sauberen Oberfläche, wie z. B. dem Karton der Verpackung oder einem Teppich, um Kratzer zu vermeiden.

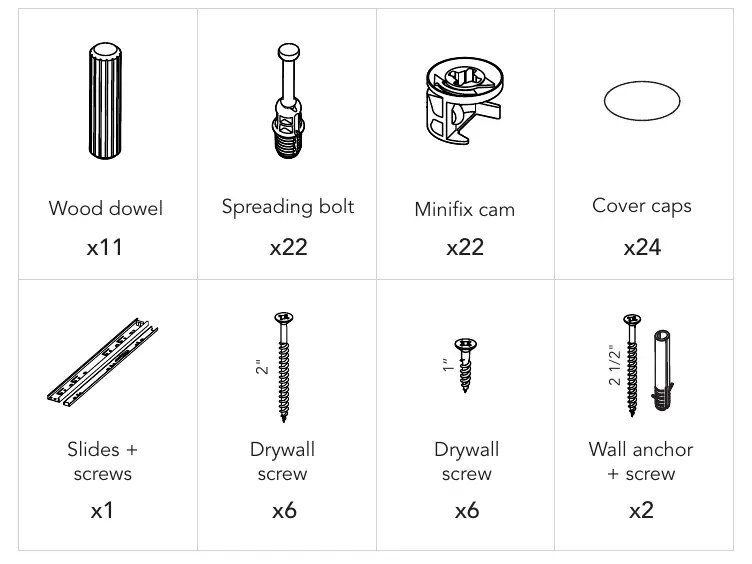

Hardware-Übersicht

Stellen Sie sicher, dass folgende Teile vorhanden sind:

• Holzdübel (11x)
• Spreizbolzen (22x)
• Minifix-Nocken (22x)
• Abdeckkappen (24x)
• Schubladenschienen mit Schrauben (1x)
• Trockenbauschrauben (2 Zoll und 1 Zoll)
• Wandanker mit Schrauben (2x)

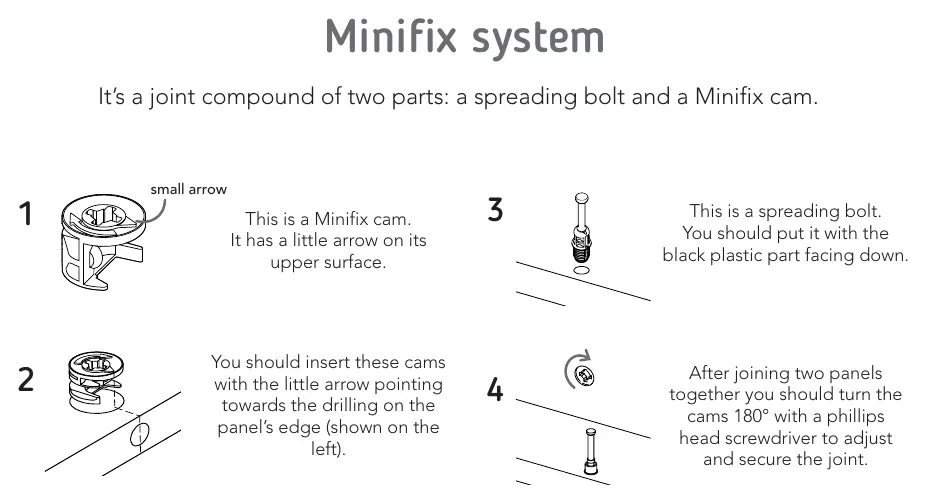

Montage des Minifix-Systems

Das Minifix-System ist entscheidend für die Stabilität:

1. Setzen Sie den Holzdübel in das vorgesehene Loch ein und klopfen Sie ihn vorsichtig fest.
2. Setzen Sie die Minifix-Nocke so ein, dass der kleine Pfeil auf der Oberseite in Richtung der Bohrung an der Paneelkante zeigt.
3. Setzen Sie den Spreizbolzen mit dem schwarzen Kunststoffteil nach unten ein.
4. Nach dem Zusammenfügen der Paneele drehen Sie die Nocken mit einem Kreuzschlitzschraubendreher um 180 Grad, um die Verbindung zu sichern.

Schritt-für-Schritt-Montage

Die Montage erfolgt in 22 Schritten. Die Paneele sind mit Buchstaben (A-M) gekennzeichnet. Achten Sie bei der Montage der Schubladenschienen (Schritt 8 und 15) auf die korrekte Ausrichtung der Anschläge (Kunststoffanschlag nach hinten, Metallanschlag nach vorne). Die Rückwand wird in die Nuten eingeschoben.

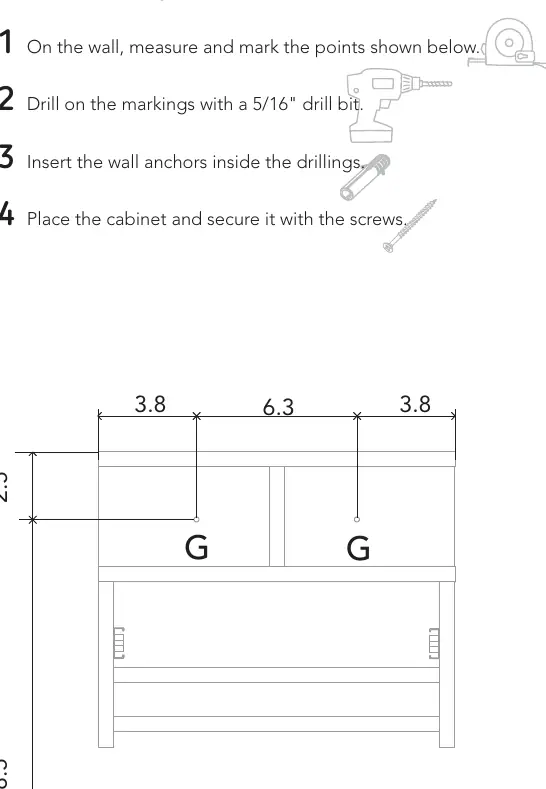

Wandmontage

Die Wandmontage ist für die Sicherheit unerlässlich, um ein Umkippen zu verhindern:

1. Markieren Sie die Punkte an der Wand gemäß den Maßen in der Anleitung.
2. Bohren Sie die Löcher mit einem 5/16 Zoll Bohrer.
3. Setzen Sie die Wandanker ein.
4. Platzieren Sie das Möbelstück und sichern Sie es mit den Schrauben.

Belastungsgrenzen

Das Möbelstück ist für eine maximale Belastung von 11 lbs (ca. 5 kg) pro Ebene/Schublade ausgelegt.

Pflegehinweise

• Nur für den Innenbereich geeignet.
• Nicht direkter Sonneneinstrahlung aussetzen.
• Metallbeschläge mit einem trockenen Tuch reinigen.
• Nicht überladen.
• Nicht schleifen oder schlagen.
• Zum Reinigen ein feuchtes Tuch oder eine milde Seifenlösung verwenden.
• Nicht ziehen, sondern zum Bewegen anheben.
