Montageanleitung für IKEA INGMARSÖ 2-Sitzer-Sofa

Detaillierte Montageanleitung für das IKEA INGMARSÖ 2-Sitzer-Sofa. Enthält eine vollständige Liste der benötigten Teile, Schritt-für-Schritt-Anweisungen für den Rahmenaufbau, die Verschraubung und die Befestigung der Polster.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Stückliste der benötigten Teile und Werkzeuge Seite 2 Schritt 1: Rahmenmontage Seite 3 Schritt 2: Verschraubung Seite 4 Schritt 8: Befestigung der Seitenteile Seite 8 Schritt 11: Befestigung des Polsters Seite 10

Wichtige Informationen zur Montage

Diese Anleitung beschreibt den Aufbau des IKEA INGMARSÖ 2-Sitzer-Sofas. Für eine sichere und korrekte Montage wird empfohlen, die Arbeit zu zweit durchzuführen. Bitte stellen Sie sicher, dass alle in der Stückliste aufgeführten Teile vorhanden sind, bevor Sie mit dem Aufbau beginnen.

Vorbereitung

Überprüfen Sie den Lieferumfang anhand der Abbildungen auf Seite 2. Sie benötigen die mitgelieferten Inbusschlüssel (108490, 100092) sowie die Schrauben und Unterlegscheiben. Beginnen Sie den Aufbau auf einer ebenen Fläche, um Kratzer am Boden oder am Rahmen zu vermeiden.

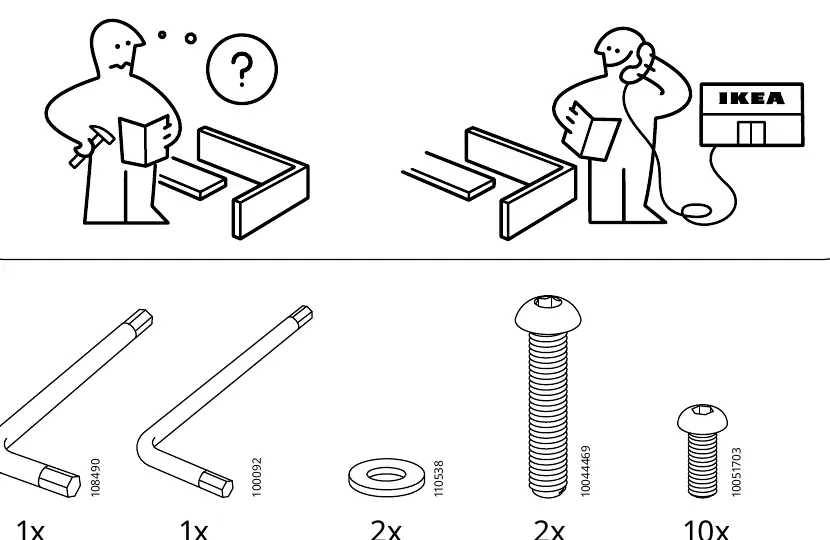

Stückliste der benötigten Teile und Werkzeuge
Stückliste der benötigten Teile und Werkzeuge

Montageanleitung

Der Aufbau erfolgt in mehreren Schritten:

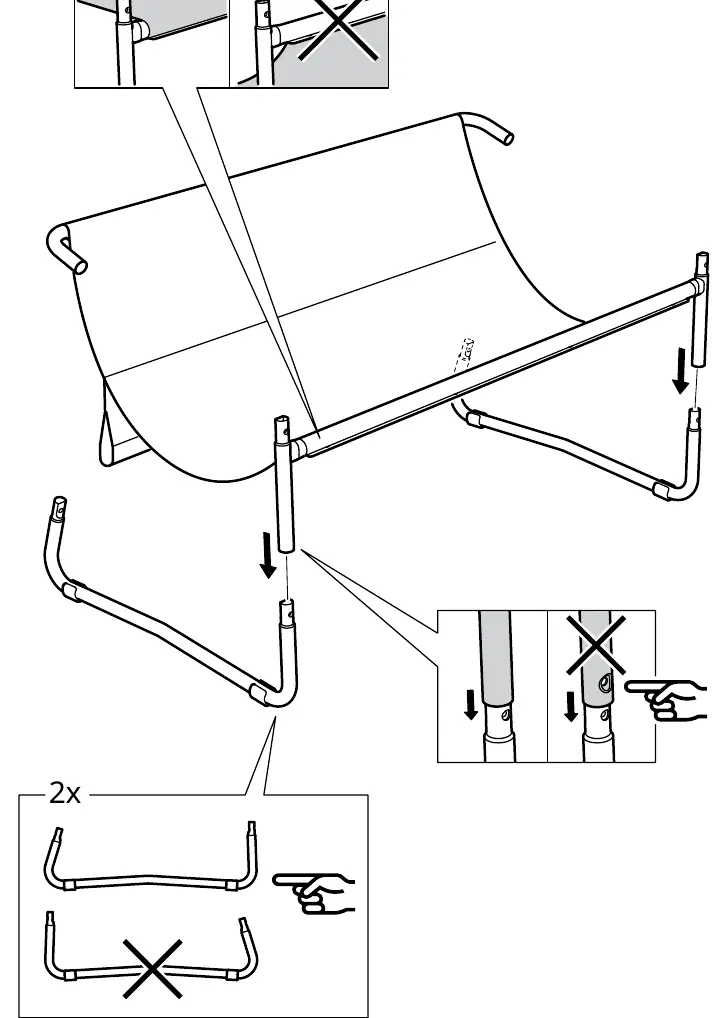

Schritt 1: Rahmenmontage
Schritt 1: Rahmenmontage

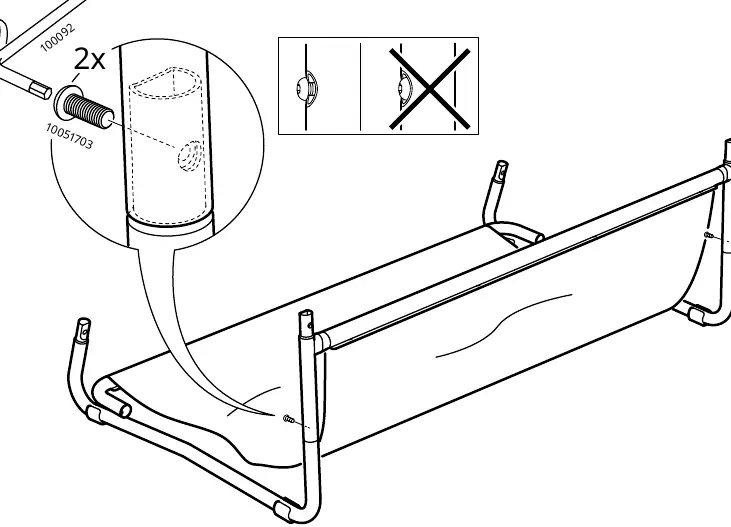

Schritt 2: Verschraubung
Schritt 2: Verschraubung

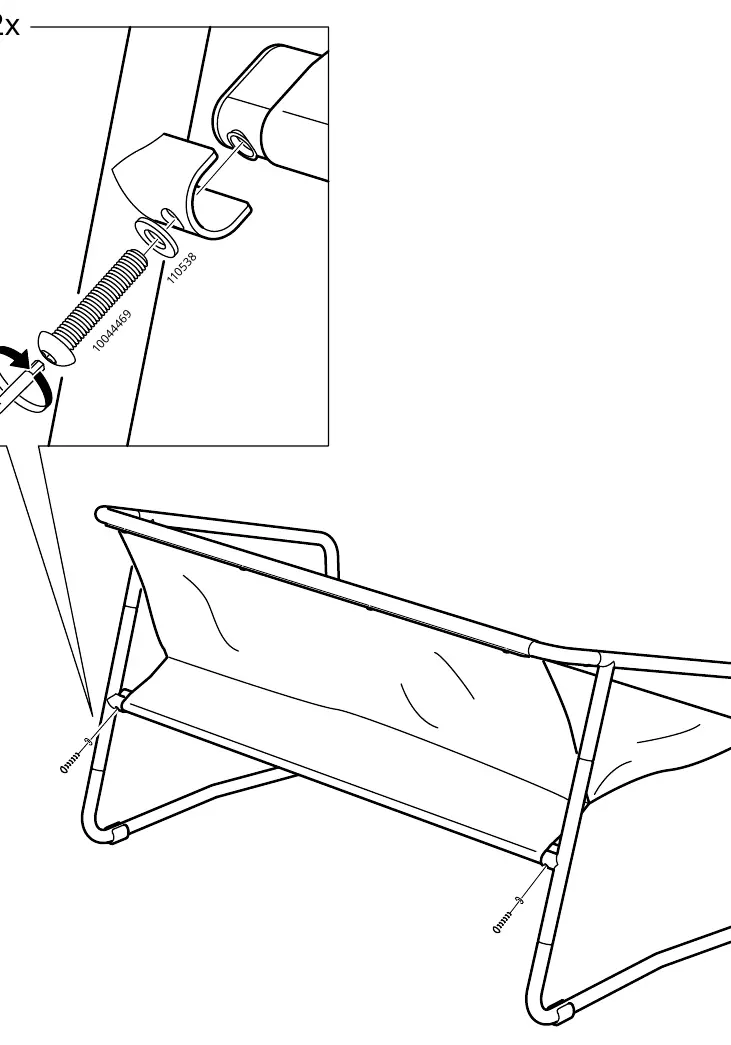

Schritt 8: Befestigung der Seitenteile
Schritt 8: Befestigung der Seitenteile
  • Rahmenmontage: Verbinden Sie die Rahmenteile gemäß den Abbildungen in Schritt 1. Achten Sie auf die korrekte Ausrichtung der Rohre.
  • Verschraubung: Verwenden Sie die Schrauben (10051703) und ziehen Sie diese mit dem Inbusschlüssel (100092) fest. Achten Sie darauf, die Schrauben nicht zu überdrehen.
  • Stangenmontage: Führen Sie die Stangen wie in Schritt 7 dargestellt ein.
  • Abschluss: Ziehen Sie alle Schrauben nach der Montage noch einmal fest, um die Stabilität des Sofas zu gewährleisten (Schritt 9).

Abschließende Schritte

Legen Sie das Polster auf den Rahmen und befestigen Sie es mit den Bändern, wie in Schritt 10 und 11 gezeigt. Binden Sie die Bänder zu einer Schleife, um das Polster sicher am Rahmen zu fixieren.

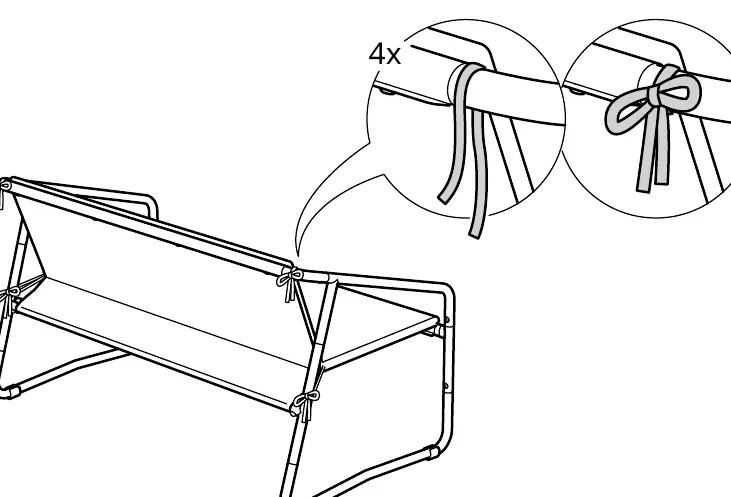

Schritt 11: Befestigung des Polsters
Schritt 11: Befestigung des Polsters

Herstellerinformationen

IKEA

Markenprofil
Herstellerwebsite https://www.ikea.com Support https://www.ikea.com/de/de/customer-service/

Praktische Hilfe

Typische Probleme

Instabiler Rahmen nach dem Aufbau

Überprüfen Sie alle Schraubverbindungen und ziehen Sie diese gemäß Schritt 9 fest.

Schwierigkeiten bei der Montage

Stellen Sie sicher, dass Sie zu zweit arbeiten, wie in der Anleitung empfohlen.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile aus der Stückliste vorhanden sind.
  • Stellen Sie sicher, dass Sie zu zweit arbeiten.
  • Verwenden Sie die mitgelieferten Werkzeuge (Inbusschlüssel).
  • Führen Sie die Montage auf einer ebenen Fläche durch.

Abbildungen und Diagramme

  • Pfeile zeigen die Richtung der Montage an.
  • Durchgestrichene Symbole zeigen falsche Montageschritte.
  • Die Hand-Symbole zeigen an, wo man beim Zusammenbau festhalten oder drücken muss.
