IKEA SÖDERHAMN 1-Sitzer-Element Montageanleitung

Wichtige Informationen zur Montage

Diese Anleitung beschreibt den Zusammenbau des IKEA SÖDERHAMN 1-Sitzer-Elements. Bitte beachten Sie folgende Hinweise:

• Werkzeuge: Für die Montage werden eine Ahle und ein Bleistift benötigt.
• Sicherheit: Die Montage sollte idealerweise zu zweit durchgeführt werden, um Verletzungen oder Beschädigungen am Produkt zu vermeiden.
• Vorsicht: Achten Sie darauf, die Teile nicht zu beschädigen. Bei Unklarheiten oder fehlenden Teilen wenden Sie sich bitte an den IKEA-Kundenservice.

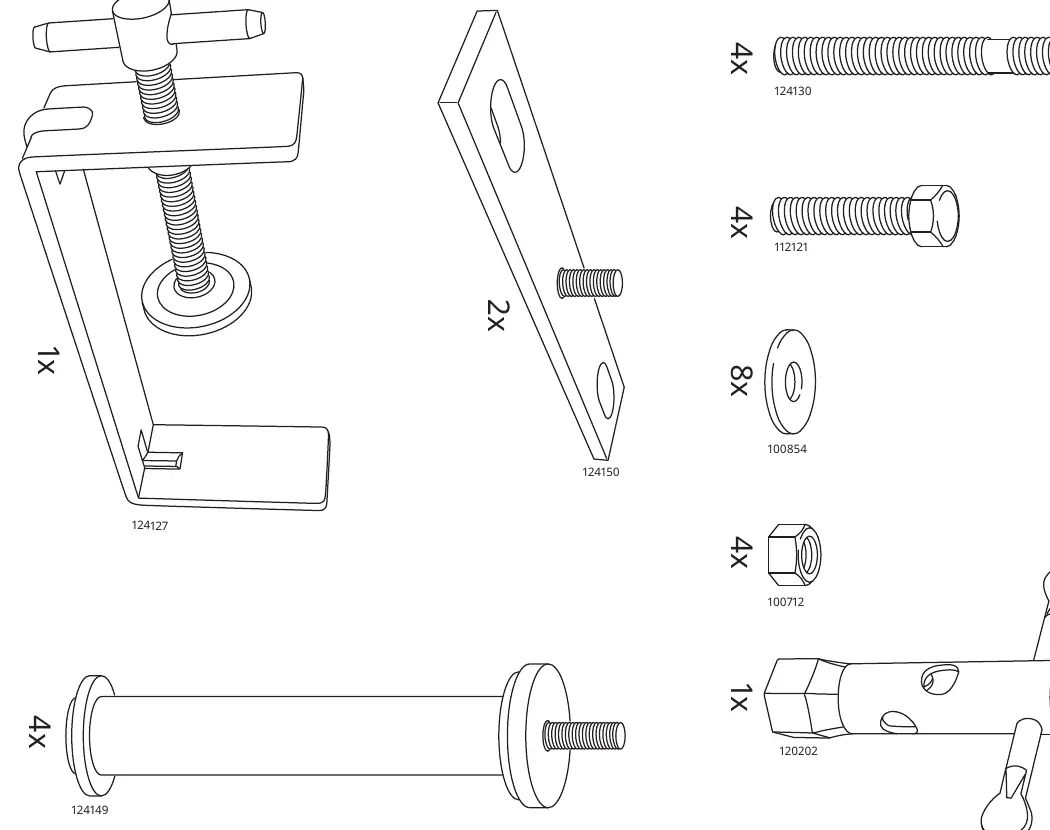

Teileliste

Überprüfen Sie vor Beginn der Montage, ob alle Teile vorhanden sind:

• 1x C-Klammer (124127)
• 2x Verbindungsplatte (124150)
• 4x Lange Schraube (124130)
• 4x Bolzen (112121)
• 8x Unterlegscheibe (100854)
• 4x Mutter (100712)
• 4x Verbindungsbolzen (124149)
• 1x Spezialwerkzeug (120202)

Montageanleitung

Folgen Sie diesen Schritten für den Aufbau:

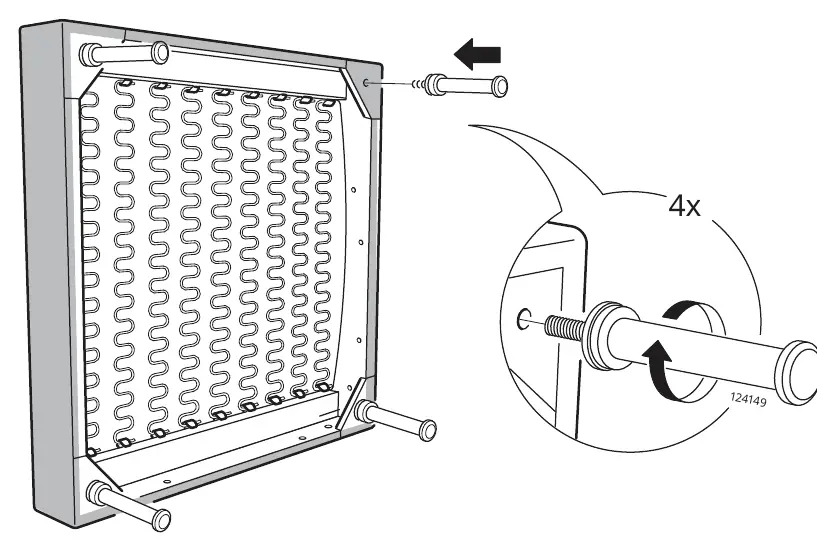

1. Vorbereitung: Bringen Sie die Verbindungsbolzen (124149) am Rahmen an.
2. Rahmenmontage: Setzen Sie die langen Schrauben (124130) in die entsprechenden Öffnungen ein.

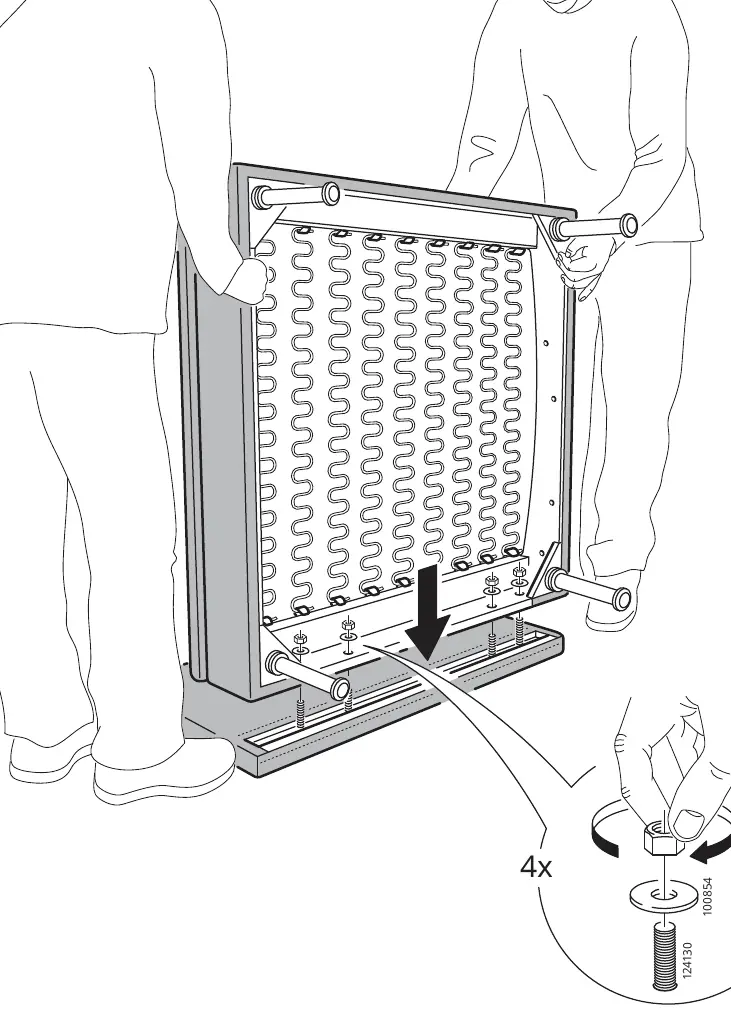

3. Verbindung: Verbinden Sie die Rahmenteile miteinander. Verwenden Sie dazu die Unterlegscheiben (100854) und Muttern (100712). Ziehen Sie die Verbindungen mit dem Spezialwerkzeug (120202) fest.
4. Markierung: Verwenden Sie die Ahle und den Bleistift, um die Positionen für weitere Befestigungen zu markieren, falls erforderlich.

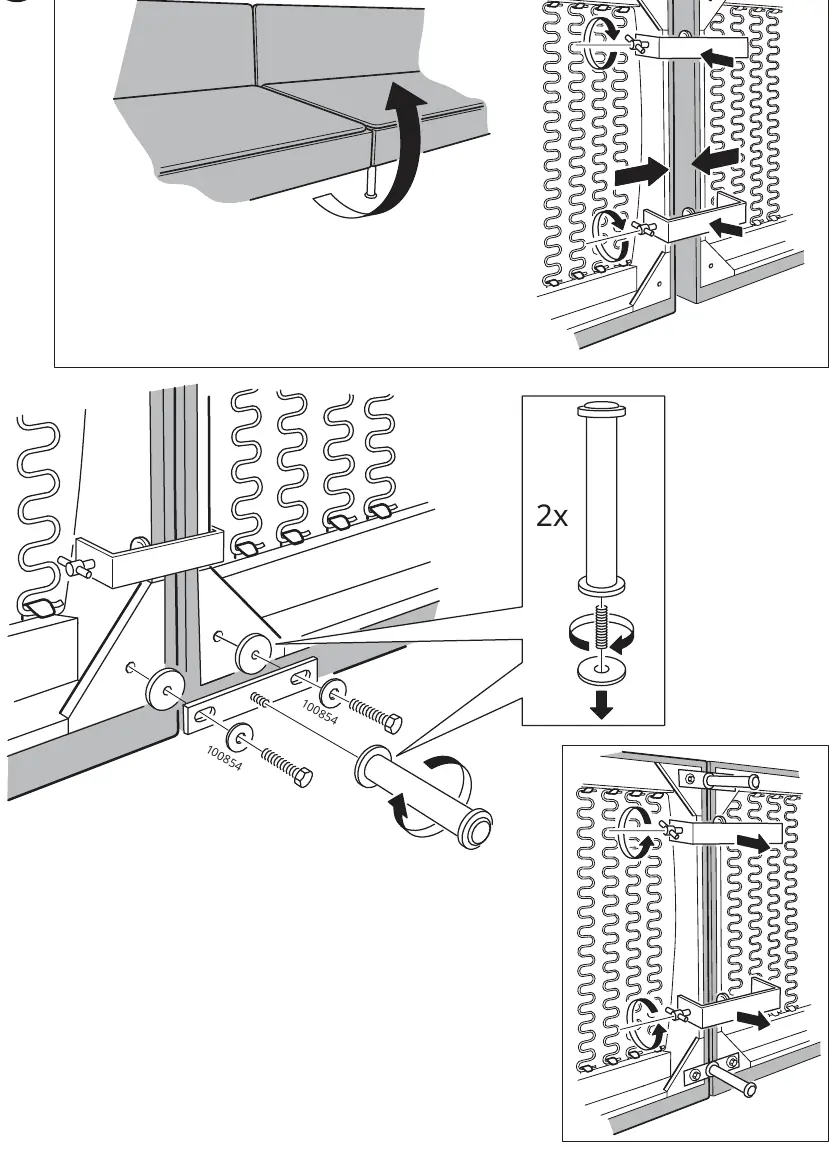

Verbindung der Module

Wenn Sie das 1-Sitzer-Element mit anderen SÖDERHAMN-Modulen verbinden möchten, nutzen Sie die mitgelieferten C-Klammern und Verbindungsplatten. Stellen Sie sicher, dass alle Verbindungen fest angezogen sind, um Stabilität zu gewährleisten.
