Bedienungsanleitung für Heizkessel Ideal Logic Max System S
Schnellstartanleitung und Bedienungshandbuch für den Ideal Logic Max System S Heizkessel. Erfahren Sie, wie Sie das Gerät starten, den Druck regulieren, Fehlercodes beheben und die Wartung durchführen.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Ideal Logic Max System S ist ein Systemheizkessel. Die Bedienung erfolgt über den Modus-Knopf (BOILER OFF/ON) und den Temperaturregler. Bei Fehlern oder Druckverlust (unter 1 bar) ist eine manuelle Nachfüllung oder ein Neustart erforderlich. S. 3, 4
Wichtigste Schritte
- Starten des Kessels S. 3
- Druck korrigieren S. 4
- Neustart durchführen S. 3
Erste Inbetriebnahme
- Strom aus, Modus auf OFF, Temp auf MAX, Strom an, Modus auf ON. S. 3
Probleme und Lösungen
Keine Heizung
Strom prüfen, Modus-Knopf auf ON, externe Regler prüfen.
S. 5Fehlercodes
| Code | Bedeutung | Maßnahme | Seiten |
|---|---|---|---|
| L2 | Zündfehler / Kondensatblockade | Kondensatleitung prüfen oder Neustart versuchen. | S. 3, 7 |
Wartung und Reset
- Drücken Sie die 'RESTART'-Taste. S. 3
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Spannung | 230V ~ 50Hz | Erforderliche Stromversorgung. | S. 2 |
| Sicherung | 3A | Empfohlene Absicherung. | S. 2 |
Wo es im PDF steht
- Bedienfeld S. 3
- Fehlerbehebung S. 5
- Fehlercodes S. 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist die Bedienungsanleitung für den Ideal Logic Max System S Heizkessel (Modelle 15IE, 18IE, 24IE, 30IE). Das Gerät ist ein Systemheizkessel mit automatischer Zündung und gebläseunterstützter Verbrennung. Die Installation und Wartung darf ausschließlich durch qualifiziertes Fachpersonal (Gas Safe Registered Engineer oder RGII in Irland) erfolgen. Das Gerät muss geerdet sein und benötigt eine 230V 50Hz Stromversorgung mit einer 3A Absicherung.
Bedienung des Heizkessels
Die Steuerung erfolgt über das Bedienfeld an der Vorderseite des Geräts:
- Modus-Knopf (B): Zum Ein- und Ausschalten des Kessels (BOILER OFF / BOILER ON).
- Temperaturregler (A): Zur Einstellung der Heizkörpertemperatur (bis max. 80°C).
- Statusanzeige (C): Zeigt den Betriebszustand an.
- Neustart-Taste (F): Zum Zurücksetzen des Geräts bei Störungen.
Inbetriebnahme: Stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. Drehen Sie den Modus-Knopf auf 'BOILER OFF' und den Temperaturregler auf 'MAX'. Schalten Sie den Strom ein und drehen Sie den Modus-Knopf auf 'BOILER ON'. Der Kessel startet die Zündsequenz.
Wartung und Fehlerbehebung
Kondensatablauf: Bei Frost kann das Kondensatrohr einfrieren, was zu einem gurgelnden Geräusch und dem Fehlercode 'L2' führt. Tauen Sie das Rohr vorsichtig mit warmen Tüchern oder einer Wärmflasche auf (kein kochendes Wasser verwenden).
Wasserdruck: Der Druck sollte zwischen 1 und 2 bar liegen. Wenn der Druck unter 1 bar fällt, muss das System über die Füllschleife nachgefüllt werden. Der Kessel arbeitet nicht, wenn der Druck unter 0,3 bar fällt.
Reinigung: Verwenden Sie nur ein trockenes Tuch oder ein feuchtes Tuch für hartnäckige Flecken. Keine scheuernden Reinigungsmittel verwenden.

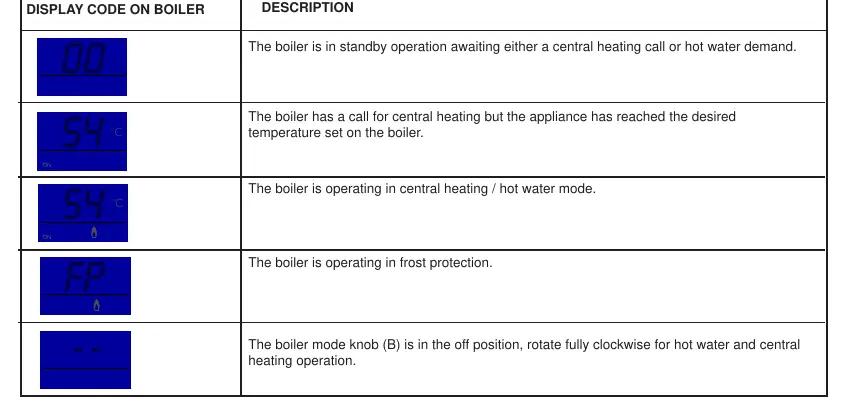

Fehlercodes und Displayanzeigen
Das Display zeigt verschiedene Codes an, die den Betriebszustand oder Fehler signalisieren. Bei Fehlern wie 'L2' (Zündfehler) oder 'F' (verschiedene Störungen) ist oft ein Neustart über die 'RESTART'-Taste möglich. Wenn der Fehler bestehen bleibt, muss ein Fachmann kontaktiert werden.
Praktische Hilfe
Typische Probleme
Keine Heizung oder kein Warmwasser
Prüfen Sie, ob die Stromversorgung eingeschaltet ist, der Modus-Knopf auf 'ON' steht und die externen Regler (Programmierer/Thermostat) aktiv sind.
Druckabfall (unter 1 bar)
Füllen Sie das System über die Füllschleife auf 1-2 bar auf und drücken Sie die 'RESTART'-Taste.
Gurgelndes Geräusch / Fehler L2
Das Kondensatrohr könnte eingefroren sein. Tauen Sie es vorsichtig auf und starten Sie das Gerät neu.
Vor der Verwendung
- Stromversorgung prüfen
- Modus-Knopf auf 'BOILER OFF' stellen
- Heizungstemperatur auf 'MAX' stellen
- Strom einschalten
- Modus-Knopf auf 'BOILER ON' stellen
Technische Daten in der Praxis
- Betriebsdruck
- Sollte zwischen 1 und 2 bar liegen.
- Heizungstemperatur
- Maximal 80°C, einstellbar über den Temperaturregler.
- Elektrische Absicherung
- 3A Sicherung erforderlich.
Abbildungen und Diagramme

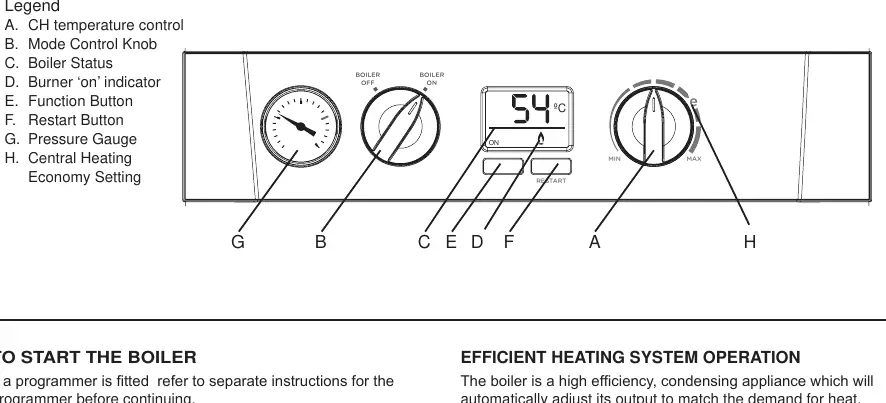

- Das Bedienfeld enthält den Temperaturregler (A), den Modus-Knopf (B), die Statusanzeige (C), die Brenner-Anzeige (D), die Funktionstaste (E), die Neustart-Taste (F) und das Manometer (G).
Modellkompatibilität
- Nur für den Betrieb mit einem separaten Warmwasserspeicher geeignet.
- Installation muss durch einen Gas Safe Registered Engineer (UK) oder RGII (Irland) erfolgen.
