Installationsanleitung für ICON 07-UP FJ/03-UP 4RNR/03-UP GX Tubular UCA DJ Kit

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Installationsanweisungen für das ICON Tubular UCA DJ Kit (Teilenummer 58451DJ). Die Installation sollte von einem professionellen Mechaniker durchgeführt werden. Unsachgemäße Montage kann zu Schäden an Rahmen, Aufhängung und Reifen führen. Bei Fahrzeugen mit KDSS (Kinetik Dynamic Suspension System) muss das System vor Beginn der Arbeiten gemäß Werksvorgaben deaktiviert und nach Abschluss wieder aktiviert werden.

Vorbereitung und Sicherheit

• Stellen Sie sicher, dass das Fahrzeug sicher auf Unterstellböcken steht. Arbeiten Sie niemals unter einem nicht abgestützten Fahrzeug.
• Entfernen Sie die Vorderräder.
• Stützen Sie den Achsschenkel ab, um eine Überdehnung der CV-Gelenke zu vermeiden.
• Schmieren Sie die Buchsen vor der Montage großzügig, um vorzeitigen Verschleiß und Geräusche zu vermeiden.

Installationsschritte

1. Deaktivieren Sie bei Bedarf das KDSS-System.
2. Heben Sie das Fahrzeug an und sichern Sie es mit Unterstellböcken.
3. Heben Sie den unteren Querlenker leicht an, um die Spannung zu verringern.
4. Trennen Sie das obere Kugelgelenk (Delta Joint), indem Sie den Splint entfernen und die Mutter lösen. Lösen Sie den Konus mit einem Kugelgelenkabzieher oder durch gezielte Schläge auf den Achsschenkel.
5. Trennen Sie die ABS-Leitung vom oberen Querlenker.
6. Entfernen Sie die große Pivot-Schraube des oberen Querlenkers und nehmen Sie den alten Querlenker ab.

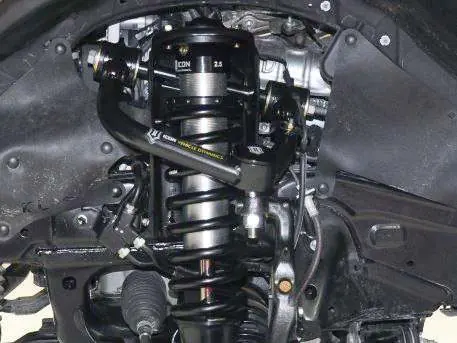

7. Installieren Sie den neuen ICON Querlenker. Achten Sie darauf, dass das Delta Joint zur Fahrzeugrückseite zeigt. Verwenden Sie die mitgelieferten Unterlegscheiben (150025) an den Buchsen.
8. Fetten Sie die Schmiernippel, bis das Fett an den Buchsen austritt.
9. Installieren Sie das Delta Joint im Achsschenkel und ziehen Sie die Mutter mit 75 ft-lbs fest.
10. Befestigen Sie die ABS-Leitung wieder.
11. Montieren Sie die Räder und lassen Sie das Fahrzeug ab.

Wartung und Ausrichtung

Die ICON Delta Joints sind ab Werk vorgefettet. Es wird empfohlen, sie alle 3.000 Meilen (oder bei jedem Ölwechsel) nachzufetten, bis das alte Fett vollständig ausgetreten ist. Nach 100 Meilen müssen alle Schrauben und Muttern nachgezogen werden. Eine professionelle Achsvermessung ist nach der Installation zwingend erforderlich. Weisen Sie die Werkstatt darauf hin, dass die ICON Querlenker für einen erhöhten Nachlauf (Caster) ausgelegt sind, um die Fahrdynamik zu optimieren.
