Installationsanleitung für ICON 58632 05-Up Tacoma Front 2.5 Exp Coilover
Detaillierte Installationsanleitung für das ICON 58632 05-Up Tacoma Front 2.5 Exp Coilover-Fahrwerk. Enthält Schritt-für-Schritt-Anweisungen, Werkzeugliste, Wartungshinweise und Spezifikationen für die Höheneinstellung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die fachgerechte Installation des ICON 58632 05-Up Tacoma Front 2.5 Exp Coilover-Fahrwerks. Die Installation sollte von einem professionellen Mechaniker durchgeführt werden. Eine unsachgemäße Montage kann zu schweren Schäden am Fahrzeug führen. Die geschätzte Installationszeit beträgt 3-4 Stunden.
Vorbereitung und Sicherheit
- Lesen Sie die gesamte Anleitung vor Beginn der Arbeiten.
- Verwenden Sie einen geeigneten Wagenheber und Unterstellböcke. Arbeiten Sie niemals unter einem Fahrzeug, das nur durch einen Wagenheber gestützt wird.
- Die Stoßdämpfer sind ab Werk mit 250 PSI Stickstoff geladen. Öffnen Sie diese nicht, da dies die Funktion beeinträchtigt und zum Garantieverlust führt.
Installation
Der Prozess umfasst das Entfernen der Werkskomponenten, die Modifikation der Bremsleitungs- und ABS-Halterungen sowie den Einbau des neuen ICON-Fahrwerks.
Demontage
- Fahrzeug anheben, sichern und Vorderräder entfernen.
- Vordere Unterfahrschutzplatte (Skid Plate) entfernen.
- Stabilisator-Koppelstangen und Stabilisator ausbauen.

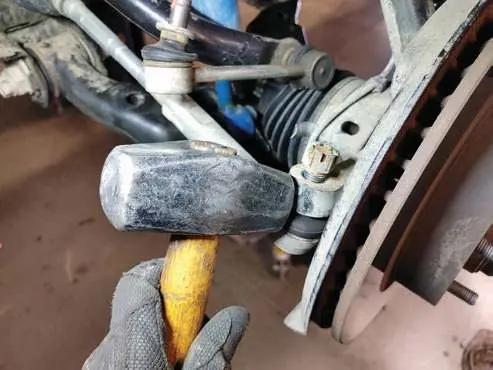

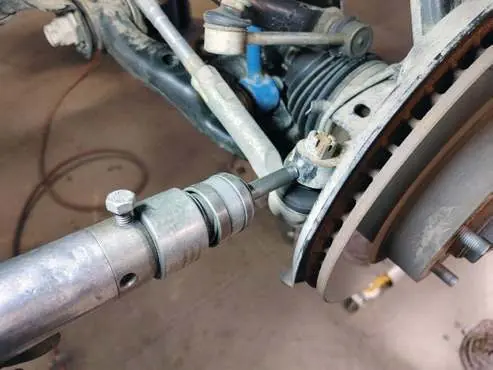

- Spurstangenkopf vom Achsschenkel lösen.
- Obere Befestigungsmuttern des Werks-Coilovers und untere Befestigungsschraube entfernen.
Vorbereitung des ICON-Coilovers

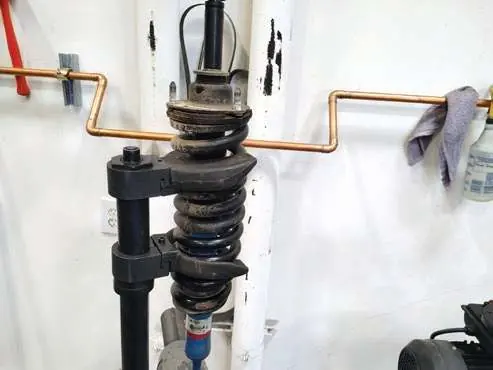

- Werks-Spiralfeder mit einem Federspanner komprimieren.

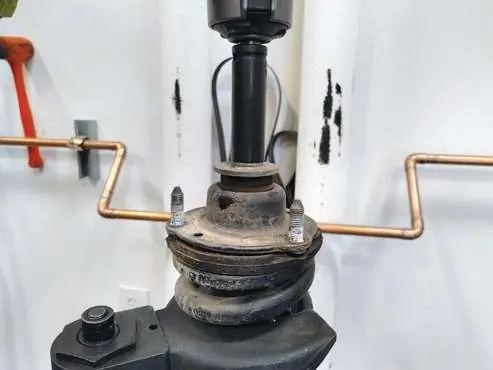

- Oberes Lager aus dem Werks-Domlager auspressen und in das neue ICON-Domlager einsetzen.

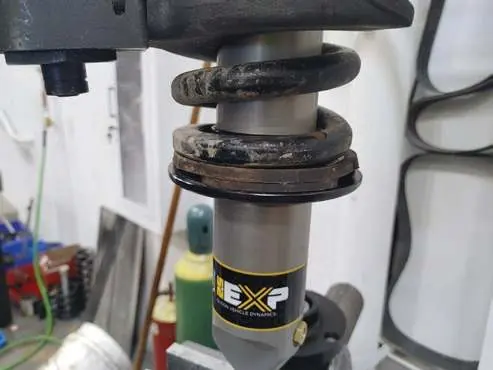

- Sprengring (Circlip) in die gewünschte Nut am Stoßdämpfer einsetzen (siehe Groove Specs).
- ICON-Federteller, Werks-Isolator und Feder montieren.
- Feder komprimieren, um das Domlager zu befestigen.
Einbau

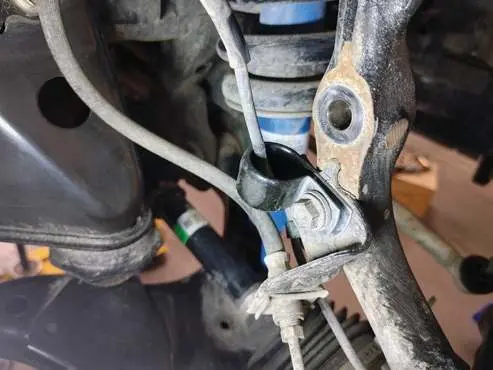

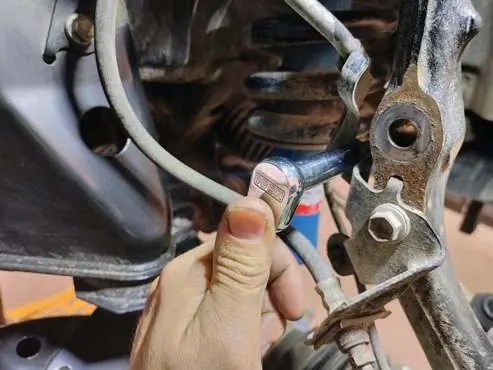

- ABS/Bremsleitungs-Halterung modifizieren, um Platz für das größere Coilover zu schaffen.

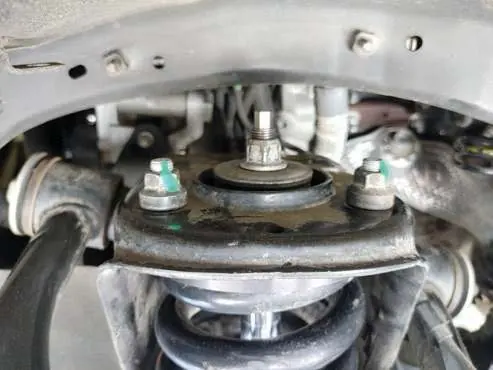

- Neues Coilover einsetzen und mit den drei oberen Bolzen sowie der unteren Schraube befestigen.

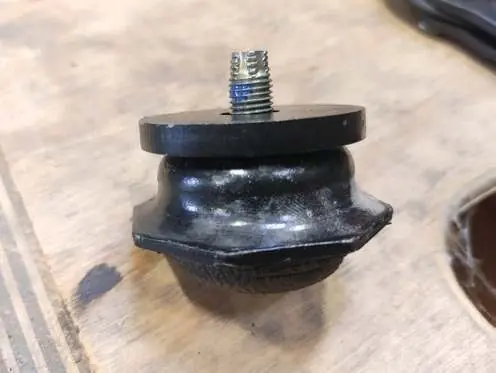

- Werks-Anschlagpuffer (Bump Stop) entfernen und die mitgelieferte 5/16 Zoll Unterlegscheibe zwischen Puffer und Rahmen installieren.
- Alle Verbindungen gemäß Werksvorgaben festziehen.
Wartung und Höheneinstellung
Die Stoßdämpfer sind überholbar. Die Wartungsintervalle hängen von der Nutzung ab (Straße: 40.000 Meilen, Straße/Gelände: 15.000 Meilen, Gelände: 1.000 Meilen). Die Höheneinstellung erfolgt über die Position des Sprengrings (Groove 1-5), wobei Groove 1 der Serienhöhe und Groove 5 einer Höherlegung von 2 Zoll entspricht.
Herstellerinformationen
ICON Vehicle Dynamics
Praktische Hilfe
Typische Probleme
Fahrzeug macht ungewöhnliche Geräusche oder Fahrqualität verschlechtert sich.
Überprüfen Sie die Stoßdämpfer auf Lecks und senden Sie diese ggf. zur werksseitigen Wartung ein.
ABS/Bremsleitung stößt an das neue Coilover.
Die Halterung muss gemäß Anleitung modifiziert (gekürzt) und mit der mitgelieferten Adel-Klemme neu befestigt werden.
Vor der Verwendung
- Stellen Sie sicher, dass alle Muttern und Bolzen nach 100 Meilen nachgezogen werden.
- Überprüfen Sie die Stickstofffüllung bei Bedarf (erfordert spezielles Werkzeug).
- Verwenden Sie Knipex 4521200 Sprengringzangen für eine einfachere Montage.
- Stellen Sie sicher, dass die Federenden korrekt am oberen Federteller ausgerichtet sind.
Technische Daten in der Praxis
- Stickstoffdruck
- Ab Werk mit 250 PSI geladen; nicht ablassen.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Abbildungen (FIG. 1-31) zu jedem Schritt der Demontage und Montage.
- Seite 9 zeigt die 'Groove Specs', die zur Einstellung der Fahrzeughöhe (Fender to Hub Measurement) dienen.
Modellkompatibilität
- Nur für 05-UP Toyota Tacoma Modelle.
- Nicht für Fahrzeuge mit Rennanwendungen oder kommerzieller Nutzung (Garantieausschluss).
