Installationsanleitung für Hykolity 0-10V LED-Dimmschalter

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installationsanweisungen für den Hykolity 0-10V LED-Dimmschalter. Das Gerät ist ausschließlich für die Verwendung mit 0-10V dimmbaren Netzteilen oder Beleuchtungskörpern vorgesehen. Vor der Installation muss die Stromversorgung am Sicherungskasten unterbrochen werden. Bei Unsicherheiten sollte ein qualifizierter Elektriker hinzugezogen werden.

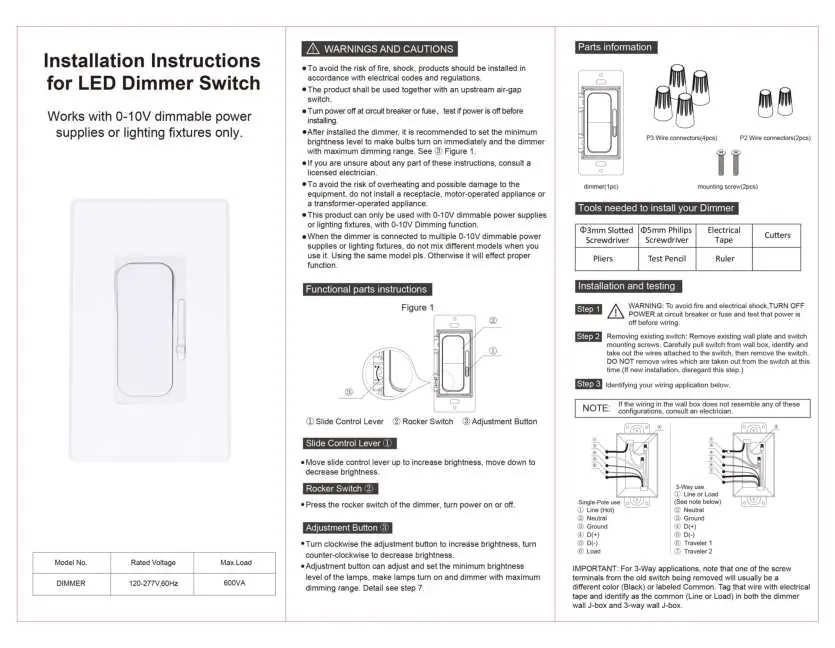

Funktionsweise und Bedienelemente

• Schieberegler: Dient zur Einstellung der Helligkeit (nach oben erhöhen, nach unten verringern).
• Wippschalter: Zum Ein- und Ausschalten des Lichts.
• Einstellknopf: Ermöglicht die Feinjustierung des minimalen Helligkeitsbereichs, um Flackern zu vermeiden.

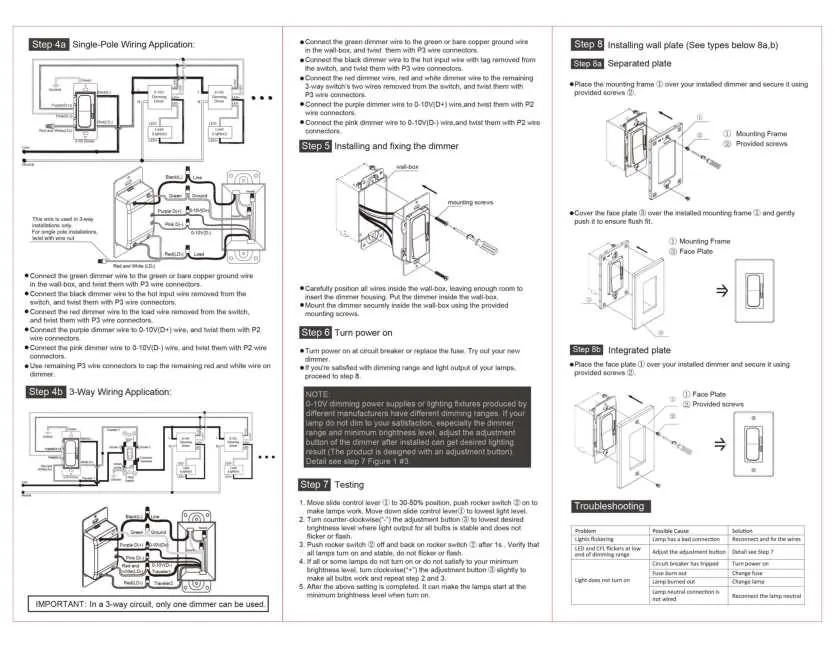

Installation und Verdrahtung

Stellen Sie sicher, dass die Stromversorgung vollständig abgeschaltet ist. Entfernen Sie die alte Abdeckung und den Schalter. Identifizieren Sie die Kabel in der Wanddose gemäß den Schaltplänen für Einpol- oder 3-Wege-Anwendungen.

• Verbinden Sie das grüne Kabel mit dem Erdungskabel.
• Verbinden Sie das schwarze Kabel mit dem stromführenden Eingangskabel.
• Verwenden Sie die mitgelieferten P2- und P3-Drahtverbinder für eine sichere Verbindung.
• Bei 3-Wege-Anwendungen darf nur ein Dimmer pro Stromkreis verwendet werden.

Erste Inbetriebnahme und Test

Nach der Montage und dem Einschalten der Stromversorgung:

1. Schieben Sie den Regler auf 30-50% und schalten Sie das Licht ein.
2. Nutzen Sie den Einstellknopf, um den minimalen Helligkeitswert so anzupassen, dass das Licht stabil leuchtet und nicht flackert.
3. Wiederholen Sie den Vorgang bei Bedarf, um das optimale Ergebnis zu erzielen.

Fehlerbehebung

Bei flackerndem Licht oder wenn die Lampe nicht leuchtet, prüfen Sie die Kabelverbindungen auf festen Sitz. Stellen Sie sicher, dass die Sicherung nicht ausgelöst hat und die Leuchtmittel funktionsfähig sind. Nutzen Sie den Einstellknopf zur Korrektur des Dimmbereichs.
