Bedienungsanleitung für HuddleCamHD 10X-USB2 PTZ-Kamera

Schnellstartanleitung und Benutzerhandbuch für die HuddleCamHD 10X-USB2 PTZ-Kamera. Erfahren Sie mehr über Installation, USB-Verbindung, OSD-Menüeinstellungen und Fehlerbehebung.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Frontansicht der Kamera Seite 3 Rückansicht mit Anschlüssen Seite 4 Zusätzliches Montagefoto von Seite 5 Seite 5 VISCA RS-232 Pinbelegung Seite 6 Stativmontage-Spezifikationen Seite 11 Zusätzliches Montagefoto von Seite 13 Seite 13

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation und den Betrieb der HuddleCamHD 10X-USB2 PTZ-Kamera. Für eine erfolgreiche Inbetriebnahme ist es wichtig, das Netzteil anzuschließen, zu warten, bis die Kamera in die Home-Position fährt, und erst dann das USB-Kabel mit dem PC zu verbinden. Externe USB-Hubs sollten vermieden werden, um eine zuverlässige HD-Videoübertragung zu gewährleisten.

Produktbeschreibung

Die Kamera verfügt über eine Frontansicht mit Linse, IR-Empfängern und einer Power-LED. Die Rückseite bietet Anschlüsse für die Stromversorgung (DC 12V), RS232- und RS485-Steuerung sowie eine USB 2.0-Schnittstelle. An der Unterseite befindet sich ein Stativgewinde für die Montage.

Frontansicht der Kamera
Frontansicht der Kamera

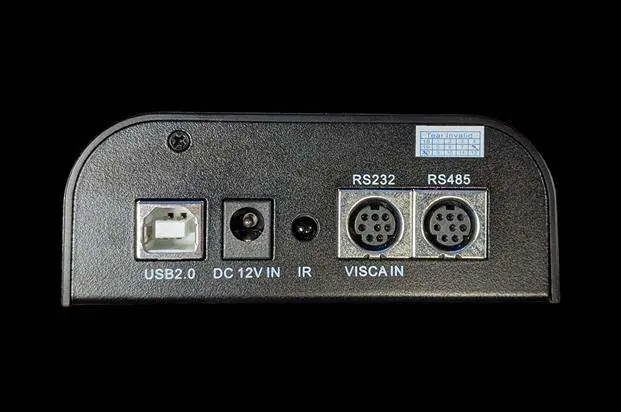

Rückansicht mit Anschlüssen
Rückansicht mit Anschlüssen

Installation

Die Kamera kann auf einem Schreibtisch oder einem Stativ montiert werden. Bei der Schreibtischaufstellung ist darauf zu achten, dass die Kamera waagerecht steht. Bei einer Neigung darf der Winkel 15 Grad nicht überschreiten, um die Schwenk- und Neigemechanik nicht zu beeinträchtigen. Für die Stativmontage wird ein 1/4-20 UNC-Gewinde verwendet.

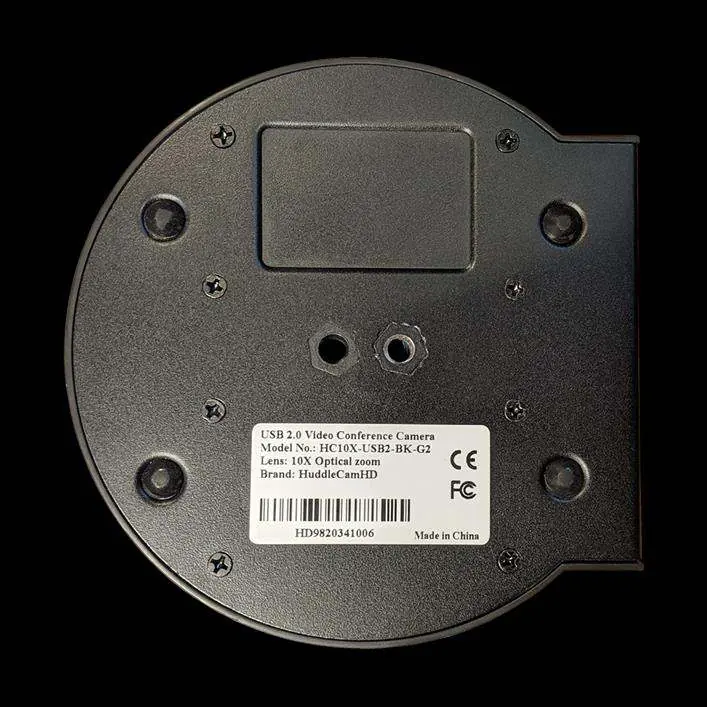

Zusätzliches Montagefoto von Seite 5
Zusätzliches Montagefoto von Seite 5
Stativmontage-Spezifikationen
Stativmontage-Spezifikationen

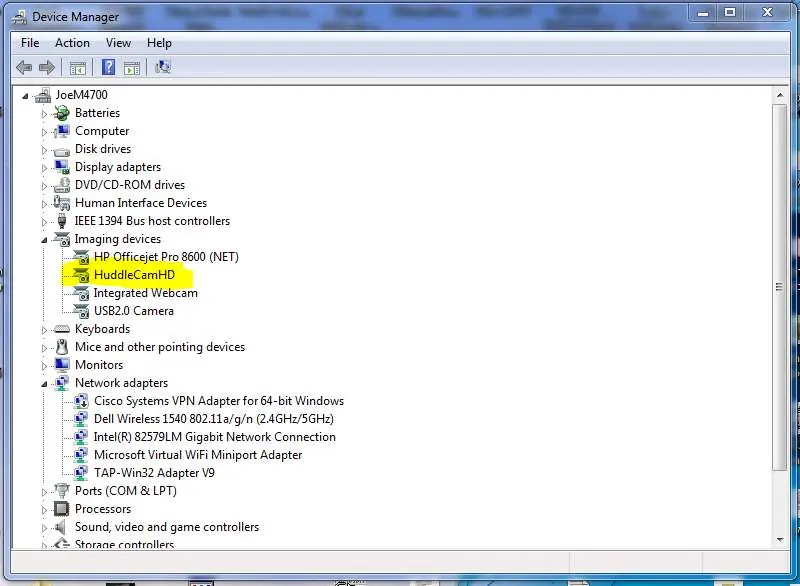

Zusätzliches Montagefoto von Seite 13
Zusätzliches Montagefoto von Seite 13

Anschluss und USB-Verbindung

Die Kamera nutzt UVC-Treiber (USB Video Class), die in Windows, Mac OS und Linux integriert sind. Schließen Sie die Kamera direkt an den PC an. USB 3.0-Ports sind abwärtskompatibel, jedoch sollten USB-Energiespareinstellungen im Betriebssystem deaktiviert werden, um Verbindungsabbrüche zu vermeiden.

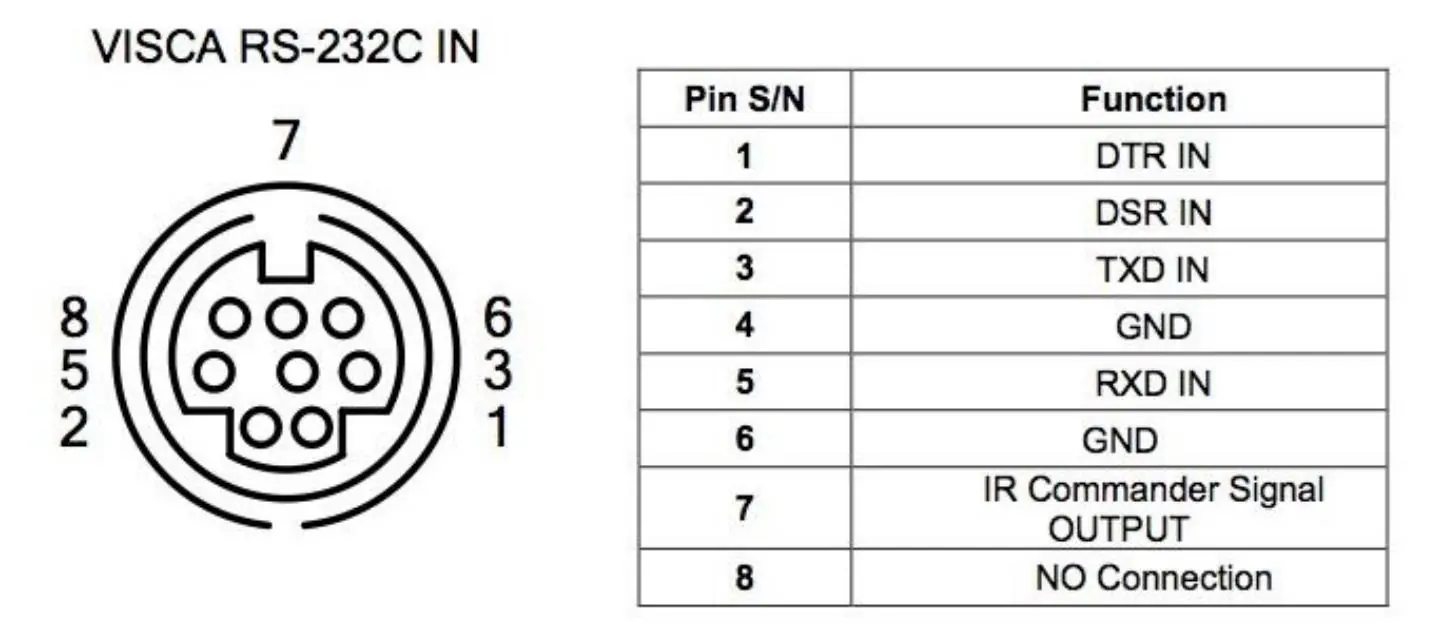

VISCA RS-232 Pinbelegung
VISCA RS-232 Pinbelegung

OSD-Menü und Einstellungen

Über das On-Screen-Display (OSD) können verschiedene Parameter konfiguriert werden:

  • Protokoll: Dome-Adresse, Protokoll (VISCA, PELCO-D) und Baudrate.
  • Einstellungen: IR-Adresse, Schwenk- und Neigegeschwindigkeit, Preset-Freeze und Resume.
  • Objektiv (Lens OSD): Belichtung (Helligkeit, Gegenlicht, Verschlusszeit), Farbe (Farbton, Sättigung, Weißabgleich) und Bildparameter (Spiegelung, Bildrate).

Hinweis: Die Kamera kann nicht manuell bewegt werden, während das OSD-Menü auf dem Bildschirm sichtbar ist.

IR-Fernbedienung

Die Fernbedienung ermöglicht die Steuerung der Kamera, einschließlich:

  • Kameraauswahl (1-3).
  • Preset-Positionen (Speichern, Löschen, Aufrufen).
  • Schneller und langsamer Zoom.
  • Schwenk-/Neigesteuerung.
  • Fokus-Steuerung (Auto/Manuell).
  • Zusatzfunktionen wie Bild einfrieren, Gegenlichtkompensation und Weißabgleich.

Fehlerbehebung

Bei Problemen prüfen Sie bitte folgende Punkte:

  • Kein Strom: Überprüfen Sie die Kabelverbindungen zwischen Kamera, Netzteil und Steckdose.
  • Keine USB-Verbindung: Testen Sie ein anderes USB-Kabel und schließen Sie die Kamera erst an, nachdem sie vollständig hochgefahren ist.
  • Kamera bewegt sich nicht: Stellen Sie sicher, dass das OSD-Menü geschlossen ist und kein Bewegungs-Limit erreicht wurde.
  • Fernbedienung reagiert nicht: Prüfen Sie, ob die IR-Adresse der Fernbedienung mit der Einstellung an der Kamera übereinstimmt.

Praktische Hilfe

Typische Probleme

Kein Strom zur Kamera

Überprüfen Sie die Verbindungen zwischen Kamera, Netzteil und Stromnetz.

Kamera verbindet sich nicht via USB

Verwenden Sie ein anderes USB-Kabel und schließen Sie die Kamera erst an, nachdem sie vollständig hochgefahren ist.

Kamera kann nicht schwenken, neigen oder zoomen

Beenden Sie das OSD-Menü oder prüfen Sie, ob ein Bewegungs-Limit erreicht wurde.

Fernbedienung funktioniert nicht

Stellen Sie sicher, dass die 'Camera Select'-Taste auf der Fernbedienung mit der IR-Adresse der Kamera übereinstimmt.

Vor der Verwendung

  • Netzteil an die Kamera anschließen.
  • Warten, bis die Kamera in die Home-Position fährt.
  • USB-Kabel direkt an den PC anschließen (keine Hubs verwenden).
  • USB-Energiespareinstellungen im Betriebssystem deaktivieren.
  • Kamera in der gewünschten Software konfigurieren.

Technische Daten in der Praxis

10X Optical Zoom
Optischer Zoom mit einer Brennweite von f=4.7-47mm.
Pan/Tilt Movement
Schwenkbereich ±175°, Neigungswinkel 90° nach oben und 30° nach unten.
Video Interface
USB 2.0, UVC 1.5 Standard für Plug-and-Play-Videoübertragung.
Input Voltage
12V DC (10.5-14V DC) erforderlich.

Abbildungen und Diagramme

  • Frontansicht: Identifiziert Linse, IR-Empfänger und Power-LED.
  • Rückansicht: Zeigt die Position der USB-, Strom-, RS232- und RS485-Anschlüsse.
  • Stativmontage: Zeigt die korrekte Schraubenspezifikation (1/4-20 UNC, 5-7mm Länge).

Modellkompatibilität

  • Kompatibel mit Windows, Mac OS und Linux via UVC-Treiber.
  • USB 3.0-Ports sind abwärtskompatibel, aber USB 2.0-Geräte können Einschränkungen haben.
  • Externe USB-Hubs werden nicht empfohlen.
