Bedienungsanleitung für HuddleCamHD 10X-GY-G3 PTZ-Kamera
Schnelle Hilfe und Bedienungsanleitung für die HuddleCamHD 10X-GY-G3 PTZ-Kamera. Erfahren Sie mehr über Installation, Anschlüsse, OSD-Menü und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung bietet einen schnellen Überblick über die Installation, Konfiguration und Bedienung der HuddleCamHD 10X-GY-G3 PTZ-Kamera. Stellen Sie sicher, dass Sie die Kamera vor der Verwendung auf Schäden prüfen und nur das mitgelieferte Netzteil verwenden. Die Kamera ist für den Innenbereich konzipiert und sollte vor starken elektromagnetischen Quellen geschützt werden.
Lieferumfang
- HD-Farbvideokamera
- 12V/2.0A DC-Netzteil
- Installationshalterung
- Installationsschraube
- USB 3.0-Datenkabel (3m)
- Serielle Steuerkabel (RS-232C auf RS-485)
- IR-Fernbedienung
Gerätebeschreibung
Die Kamera verfügt über ein Objektiv, IR-Empfänger an der Vorderseite sowie eine Power- und Standby-LED. Auf der Rückseite befinden sich der USB 3.0-Anschluss, der IR-Wahlschalter, RS232- und RS485-Anschlüsse sowie der DC-Stromanschluss. An der Unterseite befinden sich Dip-Schalter für Hardware-Einstellungen und ein Stativgewinde.
Dip-Schalter-Einstellungen
Änderungen an den Dip-Schaltern sollten nur bei ausgeschalteter Kamera vorgenommen werden:
- Dip-Schalter 2: Steuerungsprotokoll (ON = RS-485 & PELCO-D, OFF = RS-232 & VISCA).
- Dip-Schalter 3: Firmware-Upgrade (ON deaktiviert USB 3-Ausgang).
- Dip-Schalter 6: IR-Fernbedienung (ON = deaktiviert, OFF = aktiviert).
Installation
Die Kamera kann auf einem Schreibtisch, einem Stativ oder an der Decke montiert werden. Bei der Schreibtischmontage ist auf einen ebenen Untergrund zu achten; bei einer Neigung darf diese 15 Grad nicht überschreiten. Für die Deckenmontage verwenden Sie die mitgelieferte Dreiecksplatte und befestigen diese sicher an der Decke.
Anschluss und Inbetriebnahme
- Schließen Sie das mitgelieferte Netzteil an die Kamera an.
- Warten Sie, bis die Kamera in die Home-Position fährt.
- Verbinden Sie das USB 3.0-Kabel direkt mit einem USB 3.0-Port Ihres PCs.
- Wählen Sie die Kamera in Ihrer Software aus.
OSD-Menü
Das OSD-Menü ermöglicht den Zugriff auf Kameraeinstellungen wie Protokoll, Baudrate, Pan/Tilt-Geschwindigkeit, Belichtung, Farbe und Bildmodus. Beachten Sie, dass die manuelle Steuerung (Pan/Tilt) nicht möglich ist, während das OSD-Menü auf dem Bildschirm angezeigt wird.
Fehlerbehebung
Bei Problemen mit der Stromversorgung prüfen Sie die Kabelverbindungen. Wenn die Kamera nicht über USB erkannt wird, versuchen Sie ein anderes Kabel oder starten Sie das Gerät neu. Bei Problemen mit der Fernbedienung stellen Sie sicher, dass die Kamera-ID auf der Fernbedienung mit dem IR-Wahlschalter an der Kamera übereinstimmt.
Praktische Hilfe
Typische Probleme
Kein Strom zur Kamera
Überprüfen Sie die Verbindungen zwischen Kamera, Netzteil und Steckdose. Stellen Sie sicher, dass der Netzschalter auf ON steht.
Kamera verbindet sich nicht mit dem PC
Verwenden Sie ein neues USB-Kabel. Schließen Sie die Kamera erst an den PC an, nachdem sie vollständig hochgefahren ist.
Kamera lässt sich nicht schwenken/neigen/zoomen
Beenden Sie das OSD-Menü auf dem Bildschirm. Prüfen Sie, ob der Bewegungsbereich begrenzt ist.

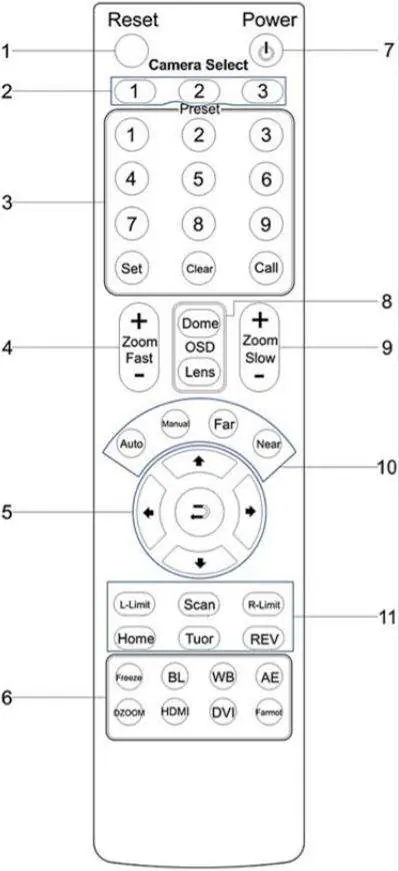

Fernbedienung funktioniert nicht
Stellen Sie sicher, dass die 'Camera Select'-Taste auf der Fernbedienung mit der Einstellung des IR-Wahlschalters an der Kamera übereinstimmt.
Vor der Verwendung
- Kamera auf einer ebenen Fläche oder stabilen Halterung montieren.
- Netzteil anschließen und auf das Hochfahren in die Home-Position warten.
- USB 3.0-Kabel direkt mit dem PC verbinden (keine USB-Hubs verwenden).
- IR-Fernbedienung mit der Kamera-ID abgleichen.
- USB 3.0-Energiespareinstellungen im Betriebssystem deaktivieren.
Technische Daten in der Praxis
- 10X Optical Zoom
- Optischer Zoom für detailreiche Aufnahmen ohne Qualitätsverlust.

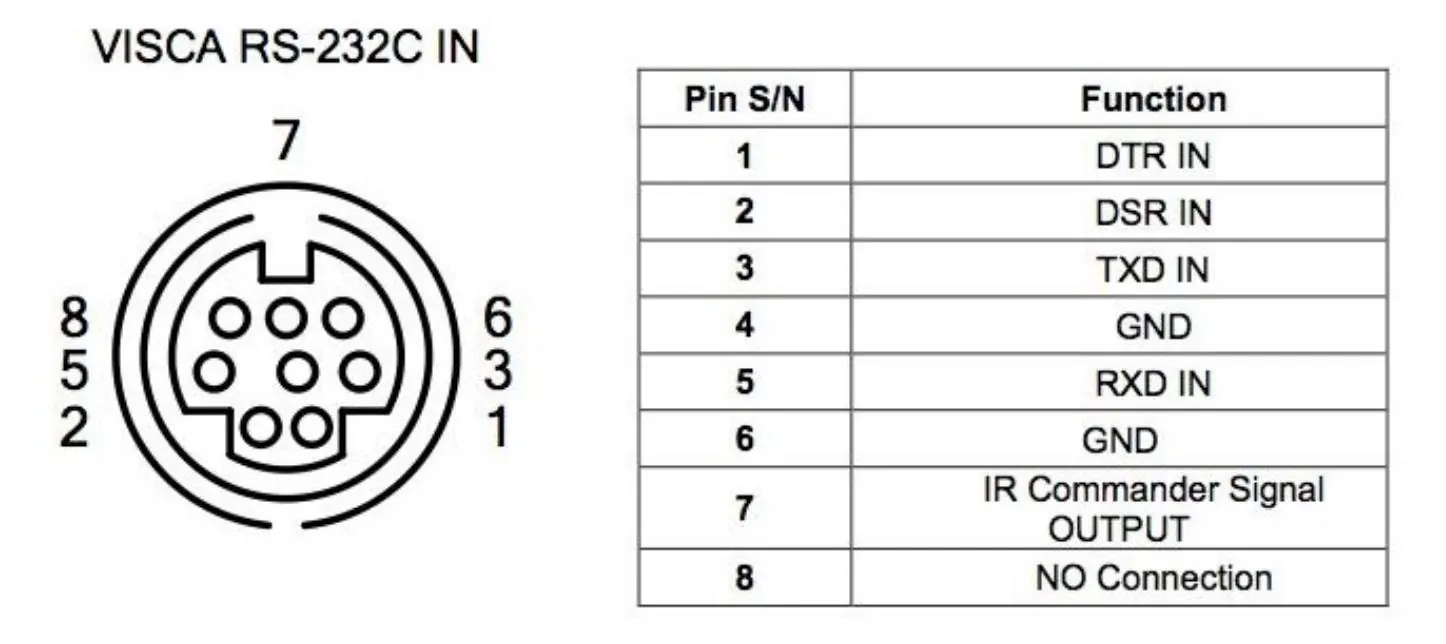

- RS-232/RS-485
- Schnittstellen für die externe Steuerung der Kamera durch Drittanbieter-Hardware.
Abbildungen und Diagramme

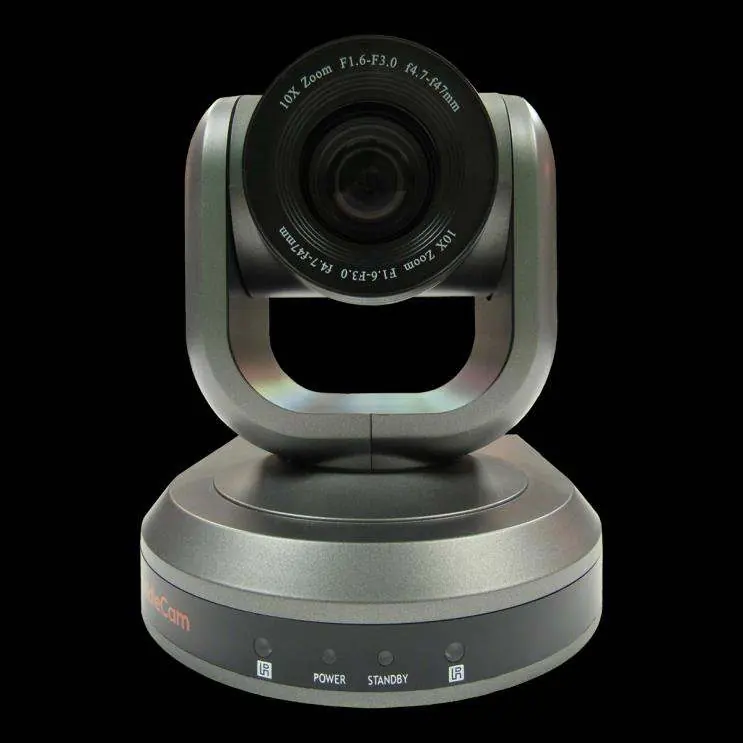

- Die Frontansicht zeigt das Objektiv und die IR-Empfänger.
- Die Rückansicht zeigt die Anschlüsse für USB, RS232, RS485 und Strom.
- Die Dip-Schalter-Grafik zeigt die Konfiguration für Protokoll und IR-Steuerung.
- Die Deckenmontage-Grafik zeigt die Schritte zur Befestigung der Halteplatte.
Modellkompatibilität
- USB 3.0-Ports sind abwärtskompatibel zu USB 2.0, jedoch mit eingeschränkter Funktionalität.
- Externe USB-Hubs sollten vermieden werden.
- Unterstützt UVC-Treiber für Windows, Mac OS und Linux.
