Montageanleitung für Honda 08R70-K1Z-J10 Windschild
Schnelle Anleitung zur Montage des Honda Windschilds für PCX150/A Modelle ab 2018. Enthält Teileliste, Installationsschritte und Sicherheitshinweise.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument beschreibt die fachgerechte Montage des Windschilds (Body Mount Shield) für Honda PCX150/A Motorroller (Modelljahr ab 2018). Aufgrund der erforderlichen Fachkenntnisse und Spezialwerkzeuge wird die Installation durch einen autorisierten Honda-Händler empfohlen. Vor der Montage muss der Motor und das Auspuffsystem vollständig abgekühlt sein, um Verbrennungen zu vermeiden. Achten Sie darauf, lackierte Oberflächen während der Arbeit nicht zu beschädigen.
Kompatibilität und Einschränkungen
- Dieses Zubehör kann nicht gleichzeitig mit dem Knöchelschutz (Knuckle Visor) montiert werden.
- Bewahren Sie alle demontierten Originalteile für eine spätere Verwendung auf.
Montagevorbereitung
Stellen Sie sicher, dass alle in der Teileliste aufgeführten Komponenten vorhanden sind, darunter das Windschild, Halterungen, Schrauben, Unterlegscheiben und Hülsen. Die Montage erfordert das Entfernen bestimmter Verkleidungsteile des Motorrads gemäß dem offiziellen Werkstatthandbuch.
Installationsschritte
- Entfernen Sie die erforderlichen Originalteile des Motorrads gemäß dem Werkstatthandbuch.
- Installieren Sie die Halterungen (Master Cylinder Holder) und richten Sie diese an den Markierungen (Punch Mark) aus.
- Montieren Sie die linken und rechten Haltestreben für das Windschild.
- Befestigen Sie das Windschild unter Verwendung der mitgelieferten Gummischeiben, Flanschkragen und Schrauben.
- Bauen Sie die demontierten Verkleidungsteile in umgekehrter Reihenfolge wieder an.
Abschlusskontrolle
Nach der Montage ist es zwingend erforderlich, den Lenker vollständig nach links und rechts zu drehen, um sicherzustellen, dass das Windschild nicht mit anderen Teilen kollidiert. Achten Sie auf einen Mindestabstand von 10 mm zum Windschild. Überprüfen Sie zudem, dass keine Kabelbäume eingeklemmt oder zu stark gespannt sind.
Herstellerinformationen
Honda Motor Co., Ltd.
Praktische Hilfe
Typische Probleme
Kollision des Windschilds mit anderen Bauteilen
Lenker nach der Montage voll einschlagen und prüfen, ob ein Mindestabstand von 10 mm eingehalten wird.
Kabel werden eingeklemmt
Nach dem Zusammenbau der Verkleidungsteile sicherstellen, dass keine Kabelbäume eingeklemmt oder unter zu hoher Spannung stehen.
Vor der Verwendung
- Motor und Auspuffanlage vollständig abkühlen lassen.
- Prüfen, ob der Knöchelschutz (Knuckle Visor) bereits montiert ist (Inkompatibilität).
- Werkstatthandbuch für das spezifische Motorradmodell bereithalten.
- Alle demontierten Originalteile sicher aufbewahren.
- Sicherstellen, dass alle Schrauben und Hülsen gemäß Teileliste vorhanden sind.
Abbildungen und Diagramme

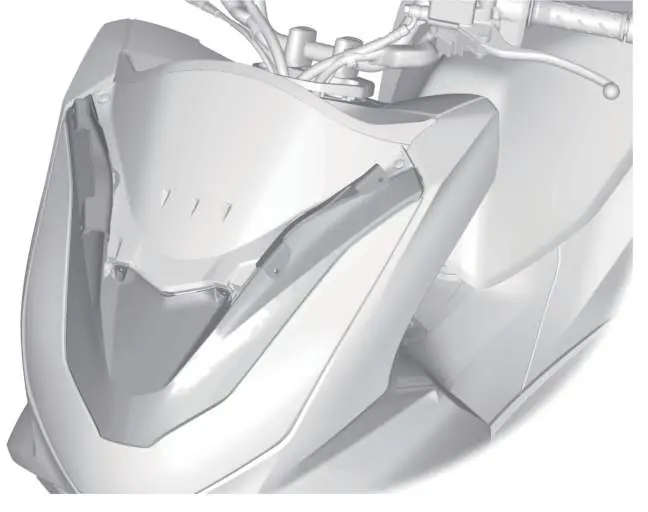

- Die Explosionszeichnung zeigt die korrekte Reihenfolge der Montage von Schrauben, Gummischeiben und Flanschkragen.

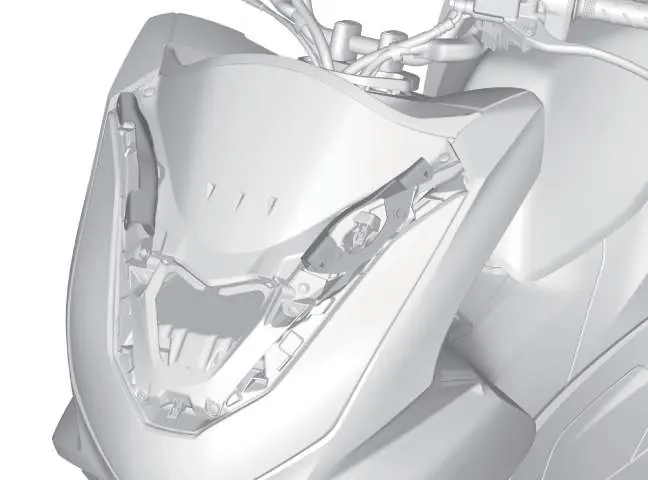

- Die Abbildungen verdeutlichen die Ausrichtung der Halterungen an den Markierungspunkten (Punch Mark).
