Bedienungsanleitung für Oberfräse Bosch GOF 2000 CE Professional
Detaillierte Bedienungsanleitung für die Bosch GOF 2000 CE Professional Oberfräse. Erfahren Sie alles über Montage, Tiefeneinstellung, Fräsvorgänge, Zubehör und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung enthält alle notwendigen Informationen für den sicheren und effizienten Betrieb der Bosch GOF 2000 CE Professional Oberfräse. Vor der Inbetriebnahme müssen die Sicherheitshinweise gelesen werden. Achten Sie besonders auf den korrekten Sitz des Fräsers, die richtige Einstellung der Frästiefe und die Verwendung einer geeigneten Staubabsaugung.
Produktbeschreibung
Die Bosch GOF 2000 CE ist eine leistungsstarke Oberfräse für das Fräsen von Nuten, Kanten, Profilen und Langlöchern in Holz, Kunststoff und Leichtbaustoffen. Zu den Hauptmerkmalen gehören:
- Feineinstellung der Frästiefe
- Drehzahlvorwahl
- Konstantelektronik für gleichbleibende Leistung
- Anschluss für Staubabsaugung
- Spindelarretierung für einfachen Fräserwechsel
Montage und Vorbereitung
Fräser einsetzen
Vor allen Arbeiten am Gerät den Netzstecker ziehen. Es wird empfohlen, Schutzhandschuhe zu tragen.
- Spindelarretierung 9 drücken und gedrückt halten.
- Überwurfmutter 11 mit dem Gabelschlüssel 21 (SW 24 mm) lösen.
- Fräser in die Spannzange einsetzen (Schaft muss mindestens 20 mm tief sitzen).
- Überwurfmutter festziehen und Spindelarretierung lösen.
Staubabsaugung montieren
Der Absaugadapter 24 wird in der oberen Ausgangsposition montiert. Drehen Sie den Adapter im Uhrzeigersinn bis zum Einrasten und sichern Sie ihn mit der Flügelschraube 25. Ein Absaugschlauch (Ø 35 mm) kann direkt angeschlossen werden.
Bedienung
Drehzahlvorwahl
Die benötigte Drehzahl kann am Stellrad 17 vorgewählt werden:
- Stufe 1–2: niedrige Drehzahl
- Stufe 3–4: mittlere Drehzahl
- Stufe 5–6: hohe Drehzahl
Frästiefe einstellen
Die Einstellung darf nur bei ausgeschaltetem Gerät erfolgen. Nutzen Sie den Stufenanschlag 8 für Grobeinstellungen und den Einstellknopf 1 für die Feineinstellung. Eine volle Umdrehung des Feineinstellknopfes entspricht 2,0 mm.
Arbeitshinweise
Der Fräsvorgang muss immer gegen die Drehrichtung des Fräsers erfolgen (Gegenlauffräsen). Beim Fräsen in Drehrichtung (Gleichlauffräsen) kann die Maschine dem Benutzer aus der Hand gerissen werden.
- Parallelanschlag: Zur Führung an Werkstückkanten.
- Kopierhülse: Ermöglicht das Fräsen nach Schablonen.
- Fräszirkel: Für kreisförmige Fräsarbeiten.
Wartung und Pflege
Halten Sie das Gerät und die Lüftungsschlitze stets sauber. Bei extremen Arbeitsbedingungen (z. B. Metallbearbeitung) wird der Einsatz einer stationären Absauganlage empfohlen. Reparaturen dürfen nur durch autorisierte Bosch-Kundendienststellen durchgeführt werden.
Herstellerinformationen
Robert Bosch GmbH
Praktische Hilfe
Typische Probleme
Fräser vibriert oder läuft unrund.
Prüfen, ob der Fräser fest in der Spannzange sitzt und für die eingestellte Drehzahl geeignet ist.
Frästiefe ist ungenau.
Skala 2 auf Null setzen und Feineinstellung am Einstellknopf 1 erneut vornehmen.
Maschine startet nicht.
Netzanschluss prüfen und sicherstellen, dass der Ein-/Ausschalter nicht blockiert ist.
Vor der Verwendung
- Fräser auf festen Sitz in der Spannzange prüfen.
- Netzspannung mit den Angaben auf dem Typenschild vergleichen.
- Staubabsaugung anschließen, falls erforderlich.
- Frästiefe korrekt einstellen und arretieren.
- Werkstück sicher mit Schraubzwingen oder im Schraubstock spannen.
Technische Daten in der Praxis
- Nennaufnahmeleistung
- 2000 W - Die Leistungsaufnahme des Motors unter Last.
- Leerlaufdrehzahl
- 8000–21000 min-1 - Einstellbarer Drehzahlbereich für verschiedene Materialien.
Abbildungen und Diagramme

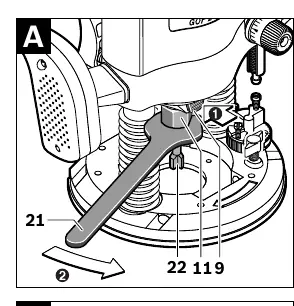

- Bild A: Fräserwechsel unter Verwendung der Spindelarretierung und des Gabelschlüssels.

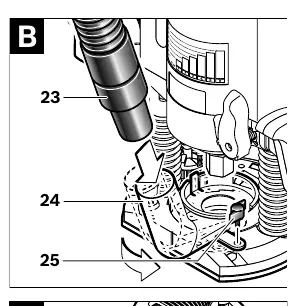

- Bild B: Montage des Absaugadapters am Fräskorb.
- Bild C: Darstellung der Fräsrichtung gegen die Drehrichtung des Fräsers.

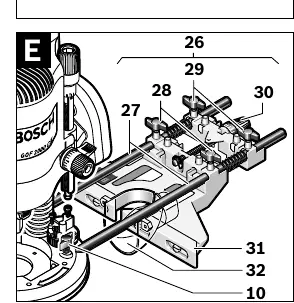

- Bild E: Montage und Einstellung des Parallelanschlags.
- Bild H/I: Montage der Kopierhülse und des Adapters.
Modellkompatibilität
- Geeignet für Holz, Kunststoff und Leichtbaustoffe.
- Kompatibel mit Bosch-Frästischen (Herstellerangaben des Tisches beachten).
- Fräser mit einem Durchmesser über 50 mm dürfen nicht ohne montierte Kopierhülse verwendet werden.
