Bedienungsanleitung für Holman 1121H Tragbarer Schlauchaufroller

Wichtige Informationen aus der Anleitung

Der Holman 1121H ist ein tragbarer Schlauchaufroller mit einem 12mm Hybrid-Flex-Schlauch. Vor der Inbetriebnahme ist es wichtig, den Wasserhahn nach Gebrauch immer abzudrehen und den Restdruck durch Betätigen des Hebels an der Sprühpistole abzulassen, bevor der Schlauch wieder eingezogen wird. Der Schlauchaufroller darf nicht für Trinkwasser verwendet werden.

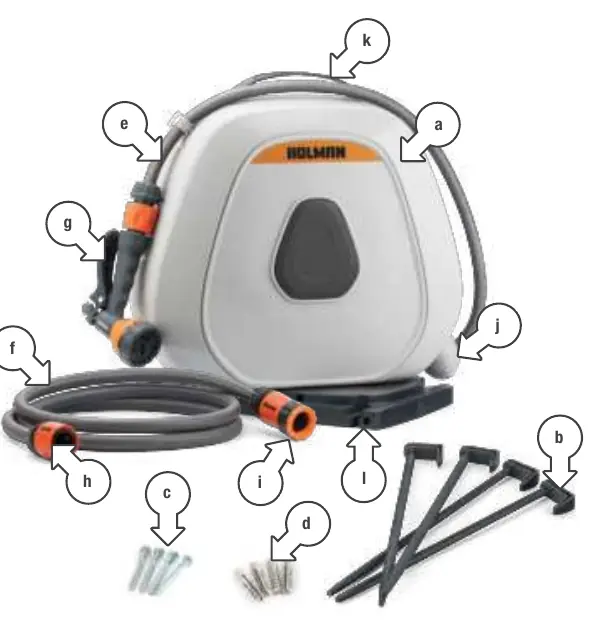

Produktübersicht

Der Lieferumfang umfasst:

• Gehäuse mit 360°-Drehbasis
• Hybrid-Flex-Schlauch (20m)
• 7-Funktions-Sprühpistole
• Erdspieße (für Rasen/Boden)
• Sechskantschrauben und Dübel (für Beton)
• Universal-Hahnanschluss
• Schlauchverbinder und Ballstopper

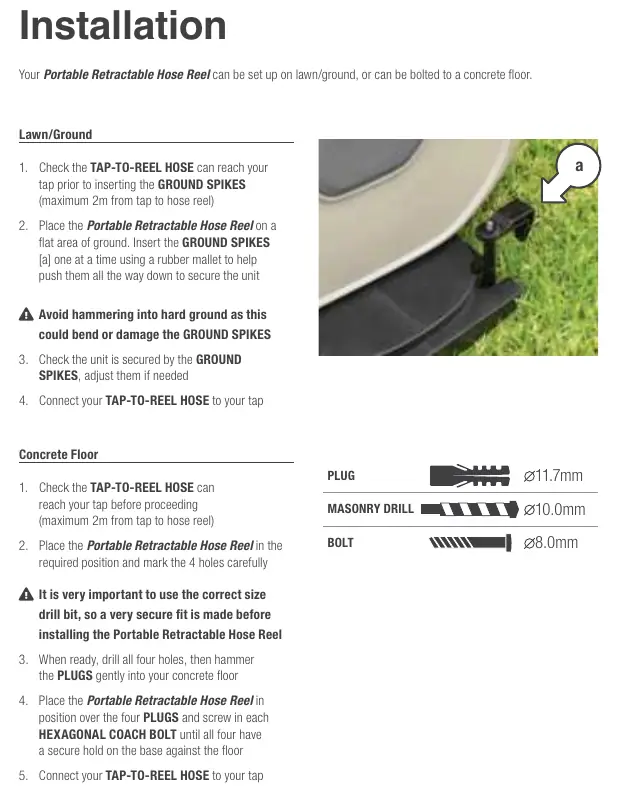

Installation

Der Schlauchaufroller kann auf zwei Arten montiert werden:

Montage auf Rasen/Boden

1. Stellen Sie sicher, dass der Zuleitungsschlauch den Wasserhahn erreicht (maximal 2m Abstand).
2. Platzieren Sie den Aufroller auf einer ebenen Fläche.
3. Verwenden Sie einen Gummihammer, um die Erdspieße nacheinander vollständig in den Boden zu treiben, um das Gerät zu sichern.
4. Vermeiden Sie das Hämmern in sehr harten Boden, um die Spieße nicht zu beschädigen.

Montage auf Betonboden

1. Prüfen Sie die Reichweite zum Wasserhahn (maximal 2m).
2. Markieren Sie die 4 Bohrlöcher an der gewünschten Position.
3. Bohren Sie die Löcher mit einem geeigneten Steinbohrer (10mm).
4. Schlagen Sie die Dübel vorsichtig in die Löcher.
5. Platzieren Sie den Aufroller über den Dübeln und schrauben Sie die Sechskantschrauben fest, bis das Gerät sicher auf dem Boden sitzt.

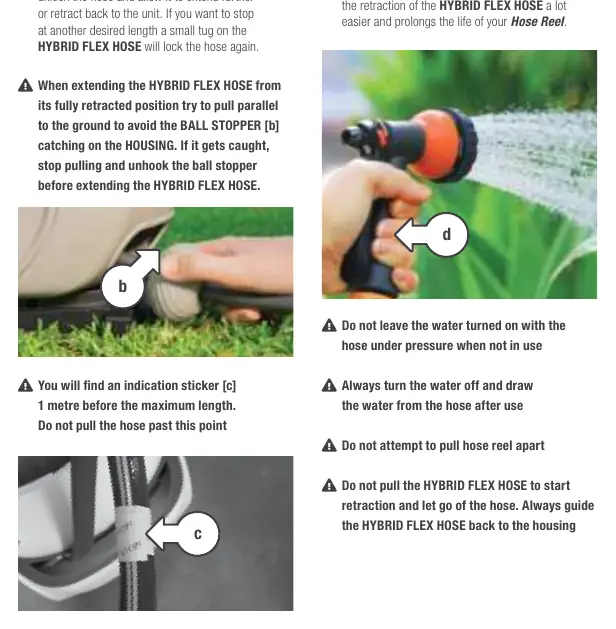

Bedienung und Pflege

Ausziehen und Arretieren: Ziehen Sie den Schlauch auf die gewünschte Länge; er rastet automatisch ein. Ein kurzes Ziehen am Schlauch entriegelt ihn, um ihn weiter auszuziehen oder einzuziehen.

Einziehen: Drehen Sie den Wasserhahn zu und betätigen Sie den Hebel an der Sprühpistole, um den Druck abzulassen. Führen Sie den Schlauch beim Einziehen von Hand zurück in das Gehäuse, anstatt ihn einfach loszulassen.

Wichtige Hinweise: Achten Sie auf den Aufkleber, der 1 Meter vor dem maximalen Auszug markiert ist – ziehen Sie den Schlauch nicht über diesen Punkt hinaus.

Fehlerbehebung

Wenn der Schlauch nicht einzieht: Wenn der Einzugsmechanismus blockiert ist und der Schlauch vollständig ausgezogen ist, greifen Sie den Schlauch nahe der Öffnung und ziehen Sie kurz daran. Dies sollte den Mechanismus entriegeln, sodass der Schlauch langsam wieder eingezogen werden kann.

Technische Daten und Sicherheit

• Maximaler Berstdruck: 3000 kPa
• Minimale Arbeitstemperatur: 3°C
• Nicht für Trinkwasser geeignet

Garantie

Holman bietet eine 2-jährige Austauschgarantie auf das Gehäuse und eine 8-jährige Austauschgarantie auf den Schlauch bei häuslicher Nutzung. Bewahren Sie Ihren Kaufbeleg auf.
