Bedienungsanleitung Hisense 100L5H-DLT100C Laser TV
Erfahren Sie alles über die Einrichtung und Nutzung Ihres Hisense 100L5H-DLT100C Laser TV. Dieser Leitfaden enthält technische Daten, Anschlussmöglichkeiten und wichtige Installationshinweise für das 100-Zoll-System.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung

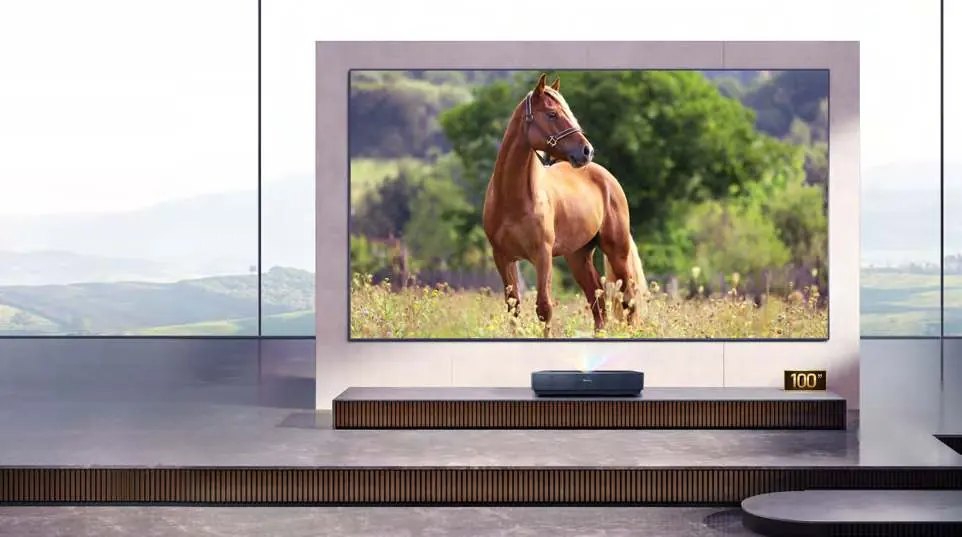

Der Hisense 100L5H-DLT100C ist ein Laser-TV-System, das aus einer Konsole und einer speziellen 100-Zoll-Leinwand besteht. Für eine optimale Bildqualität ist die Einhaltung der spezifischen Abstände zur Wand und die korrekte Platzierung der Konsole entscheidend. Das Gerät nutzt eine Ultra-Short-Throw-Technologie, die eine Projektion aus sehr geringer Entfernung ermöglicht.
Installation und Aufstellung
Die korrekte Positionierung ist für die Bildgeometrie und Schärfe essenziell. Beachten Sie folgende Richtwerte für die Installation:
- Empfohlene TV-Standhöhe: Unter 20 Zoll (ca. 50 cm).
- Abstände: Die Anleitung definiert spezifische Maße für H (Höhe), L1 (Abstand Konsole zur Wand), W (Mindestwandbreite), H1 (Mindestwandhöhe) und H2 (Montagebohrungen).
- Leinwand: Das System verwendet eine ALR-Leinwand (Ambient Light Rejection), die Umgebungslicht reduziert und den Kontrast verbessert.
Anschlüsse und Konnektivität
Die Konsole bietet vielfältige Anschlussmöglichkeiten für externe Geräte:
- HDMI: 2x HDMI 2.1 (ALLM), 1x HDMI 2.0. HDMI 2 unterstützt eARC für hochwertige Audioübertragung an Soundbars.
- USB: 1x USB 3.0, 1x USB 2.0.
- Audio: Optischer digitaler Audioausgang und analoger Audioausgang.
- Netzwerk: Integriertes Wi-Fi 6e, Bluetooth und kabelgebundenes Ethernet.
- Tuner: RF-Antennenanschluss (ATSC3.0).
Technische Daten und Funktionen
- Bild: 4K UHD Auflösung, 2700 Lumen Helligkeit, HDR10, Dolby Vision, HLG.
- Audio: Integriertes 40W Dolby Atmos Soundsystem.
- Smart Features: Google TV Betriebssystem mit Zugriff auf Google Play Store, Netflix, Disney+, Prime Video und mehr.
- Besondere Modi: Filmmaker Mode (automatische Anpassung der Bildeinstellungen), Game Mode mit ALLM (Auto Low Latency Mode).
- Stromversorgung: 350W Verbrauch, Standby <0.5W.
Wartung und Sicherheit
Das Gerät verfügt über eine Laser-Lebensdauer von über 25.000 Stunden. Reinigen Sie die Linse und die Leinwand nur mit geeigneten, nicht scheuernden Mitteln. Achten Sie auf eine ausreichende Belüftung der Konsole, um Überhitzung zu vermeiden.
Praktische Hilfe
Typische Probleme
Bild ist nicht scharf
Das Gerät hat eine feste Brennweite. Stellen Sie sicher, dass der Abstand der Konsole zur Wand exakt den in der Anleitung angegebenen Maßen entspricht.
Kein Ton über externe Soundbar
Stellen Sie sicher, dass die Soundbar an den HDMI-Port 2 (eARC) angeschlossen ist und eARC in den Toneinstellungen aktiviert wurde.
Vor der Verwendung
- Abstand zur Wand gemäß Setup-Diagramm prüfen.
- TV-Standhöhe unter 20 Zoll (ca. 50 cm) wählen.
- Stromversorgung (AC 120V, 60Hz) sicherstellen.
- HDMI-Kabel für 4K-Inhalte bereitstellen.
- Leinwand gemäß Anleitung montieren.
Technische Daten in der Praxis

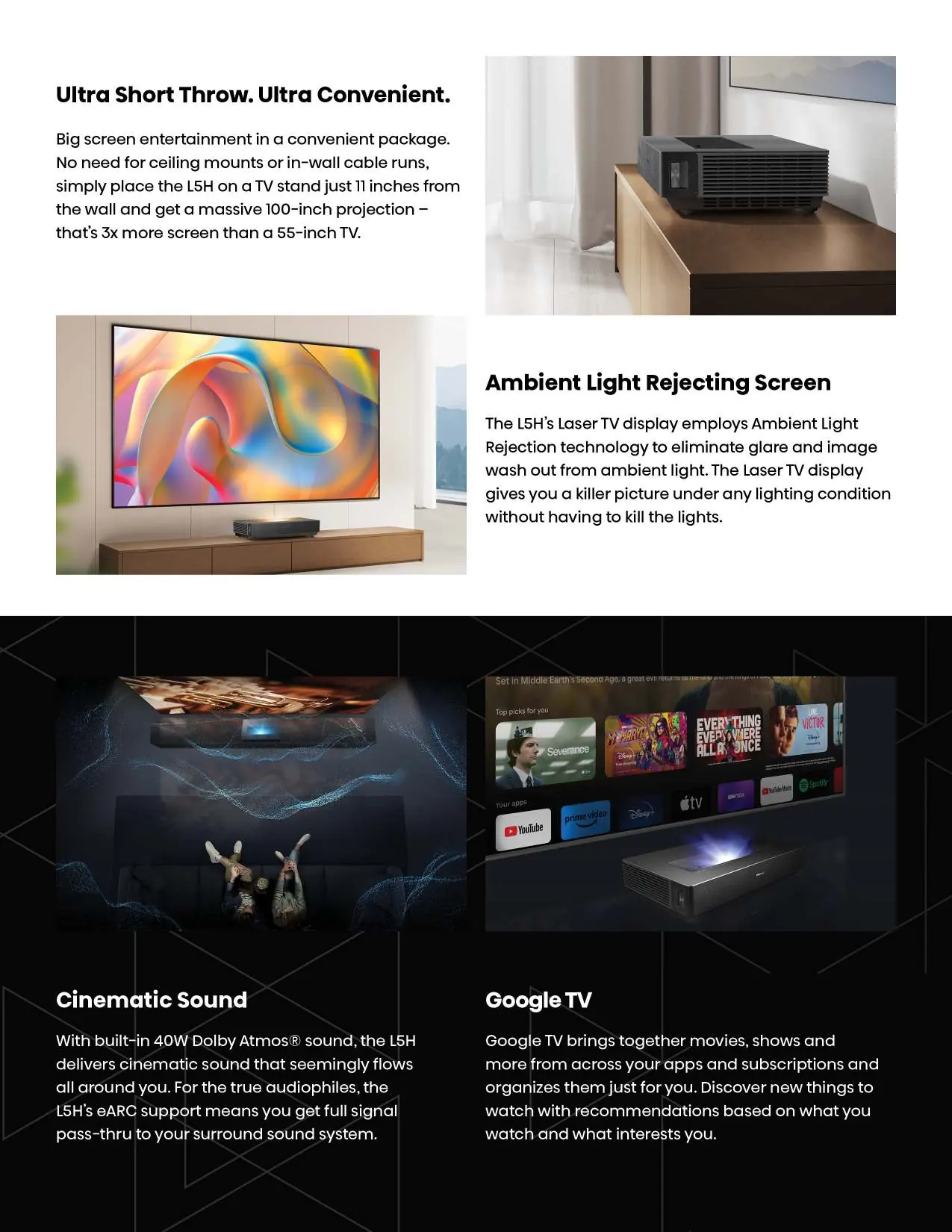

- Ultra Short Throw
- Ermöglicht eine 100-Zoll-Projektion aus sehr geringem Abstand zur Wand.
- ALR-Leinwand
- Ambient Light Rejection; reduziert Reflexionen von Umgebungslicht für besseren Kontrast.
Abbildungen und Diagramme
- Das Setup-Diagramm zeigt die notwendigen Abstände (H, L1, W, H1, H2) für die korrekte Platzierung des Laser-TVs und der Leinwand.
Modellkompatibilität
- Unterstützt Google TV, Amazon Alexa und Google Assistant.
- Kompatibel mit Airplay2 und Chromecast für Screen Mirroring.
