Kurzanleitung für Hisense 100L5F Laser TV
Erfahren Sie, wie Sie Ihren Hisense 100L5F Laser TV schnell und sicher einrichten. Diese Kurzanleitung enthält wichtige Schritte zur Montage, Bildjustierung, Fernbedienungseinrichtung und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Kurzanleitung unterstützt Sie bei der Ersteinrichtung Ihres Hisense 100L5F Laser TV. Bitte beachten Sie, dass das Gerät aufgrund seines Gewichts von zwei Personen bewegt werden sollte. Schützen Sie die Linse während der Handhabung und stellen Sie sicher, dass das Gerät nicht in engen, unbelüfteten Räumen aufgestellt wird, um Überhitzung zu vermeiden.
Lieferumfang
- Laser TV
- Fernbedienung mit 2 AAA-Batterien
- Handschuhe zur Handhabung
- Netzkabel
- Einstellschlüssel für die Füße
- USB-Verlängerungskabel
- Reinigungsset für die Linse
Installation und Einrichtung
Stellen Sie das Gerät parallel zur Leinwand auf. Wir empfehlen einen Abstand von ca. 20 cm (8 1/8 Zoll) zwischen der Rückseite des Geräts und der Wand. Schließen Sie alle Kabel (HDMI, Ethernet, Audio) an, bevor Sie das Gerät positionieren. Stecken Sie das Netzkabel ein und drücken Sie die Power-Taste.
Bildjustierung
Falls das Bild nicht perfekt auf die Leinwand passt, nutzen Sie die Einstellfüße an der Unterseite des Geräts:
- Geometrische Korrektur: Nutzen Sie die Menüoptionen zur automatischen oder manuellen Korrektur der Ecken und Kanten.
- Ausrichtung: Drehen Sie das Gerät oder die Einstellfüße, um das Bild parallel zur Leinwand auszurichten.
- Größenanpassung: Bewegen Sie das Gerät näher an die Leinwand oder weiter weg, um die Bildgröße anzupassen.
Fernbedienung

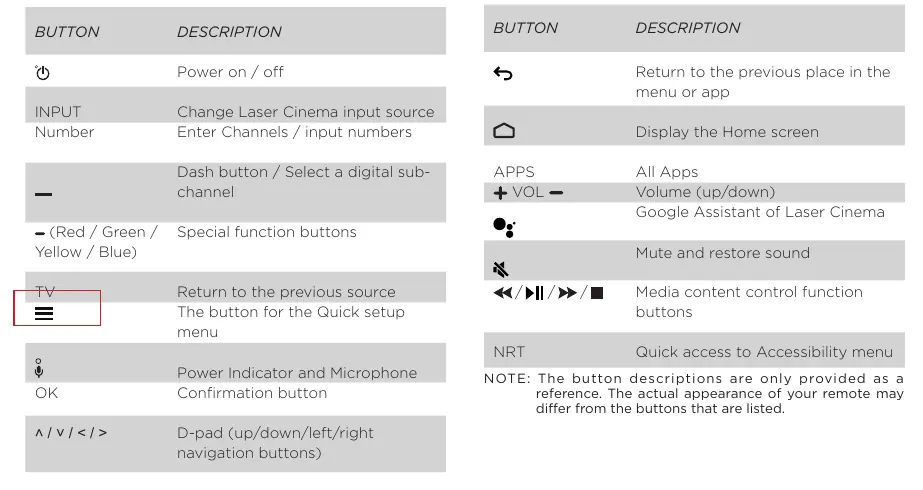

Legen Sie die Batterien ein. Um die Fernbedienung zu koppeln, halten Sie die Menü-Taste (drei horizontale Linien) mindestens 3 Sekunden lang gedrückt, während Sie sich innerhalb von 3 Metern (10 Fuß) zum Gerät befinden.
Wartung
Berühren Sie die Linse nicht mit den Händen. Verwenden Sie zur Reinigung nur geeignete optische Reinigungstücher oder lassen Sie dies von Fachpersonal durchführen. Halten Sie die Lüftungsschlitze frei von Staub und Gegenständen.
Fehlerbehebung
Bei Problemen schalten Sie das Gerät aus und wieder ein. Prüfen Sie bei fehlendem Bild oder Ton die Kabelverbindungen und die Eingangsquelle. Bei einem schwarz-weißen Bild trennen Sie das Gerät für 60 Sekunden vom Stromnetz.
Technische Daten
Das Gerät bietet eine 4K-Auflösung (3840 x 2160) und verfügt über 4 HDMI-Anschlüsse, 2 USB-Ports und einen LAN-Anschluss. Der Stromverbrauch liegt bei 348W.
Praktische Hilfe
Typische Probleme
Kein Bild oder Ton
Prüfen Sie, ob das Netzkabel fest sitzt und das Gerät nicht im Standby-Modus ist. Stellen Sie sicher, dass die richtige Eingangsquelle gewählt ist.
Bild ist schwarz-weiß
Trennen Sie das Gerät für 60 Sekunden vom Stromnetz und schließen Sie es erneut an. Prüfen Sie, ob die Farbeinstellung auf 50 oder höher steht.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterien. Halten Sie die Menü-Taste für 3 Sekunden gedrückt, um den Kopplungsvorgang erneut zu starten.
Klickgeräusche im Gehäuse
Dies ist ein normales Betriebsgeräusch, das durch die Wärmeausdehnung oder -kontraktion des Kunststoffgehäuses entsteht.
Vor der Verwendung
- Zwei Personen zum Bewegen des Geräts verwenden.
- Linse vor Berührung und Beschädigung schützen.
- Ausreichend Belüftungsabstand einhalten (mind. 5 cm oben, 20 cm seitlich).
- Kabel vor der endgültigen Positionierung anschließen.
- Gerät parallel zur Leinwand ausrichten.
Technische Daten in der Praxis
- Stromverbrauch
- 348W im Betrieb
- Betriebstemperatur
- 5°C bis 35°C
Abbildungen und Diagramme

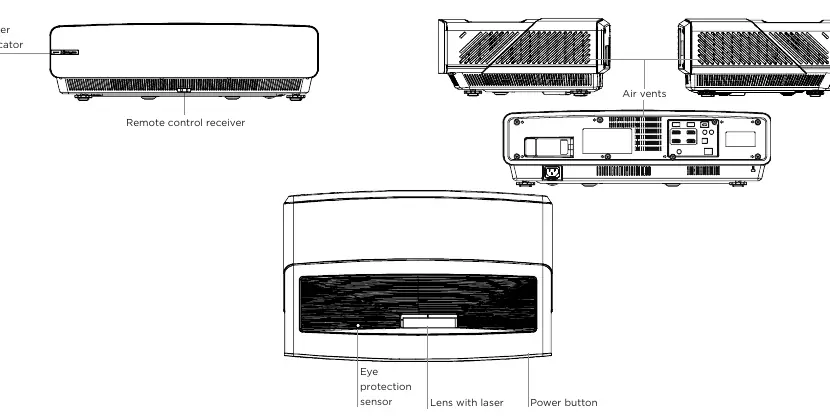

- Die Rückseite enthält Anschlüsse für HDMI, USB, LAN, Audio-Ausgang und Antenne.
- Die Unterseite verfügt über Einstellfüße zur präzisen Bildausrichtung.
Modellkompatibilität
- USB-Anschlüsse unterstützen USB-Speichersticks.
- Für Internetfunktionen ist ein Router erforderlich.
- Das Gerät ist für die Verwendung mit einer speziellen Laser-TV-Leinwand optimiert.
