Installationsanleitung für das Hidealite LiteTrac 1-Phasen-Schienensystem
Ein umfassender Leitfaden für die Installation und Konfiguration des Hidealite LiteTrac 1-Phasen-Schienensystems. Enthält Sicherheitshinweise, Montagebeispiele für verschiedene Verbinder und Anleitungen zur Verwendung der Abdeckung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installationsanweisungen für das Hidealite LiteTrac 1-Phasen-Schienensystem. Die Installation darf ausschließlich von einem lizenzierten Elektriker unter Einhaltung der örtlichen Vorschriften durchgeführt werden. Vor Beginn der Arbeiten oder bei Wartungsarbeiten muss die Stromzufuhr zwingend unterbrochen werden.
Sicherheitshinweise
- Die Installation muss durch einen qualifizierten Elektriker erfolgen.
- Stellen Sie sicher, dass die Stromversorgung vor der Installation oder Wartung vollständig abgeschaltet ist.
- Beachten Sie die lokalen Sicherheitsvorschriften.
Installation und Montage
Das LiteTrac-System ist modular aufgebaut. Die Schienen (1m und 2m) werden standardmäßig mit zwei Endkappen geliefert. Das System unterstützt verschiedene Verbinder, darunter L-, T-, X-Verbinder, gerade Verbinder sowie verstellbare Eckverbinder. Achten Sie bei der Montage auf die korrekte Ausrichtung der Neutralleiter (N) und Phasenleiter (L) innerhalb der Schiene.
Installation der Abdeckung

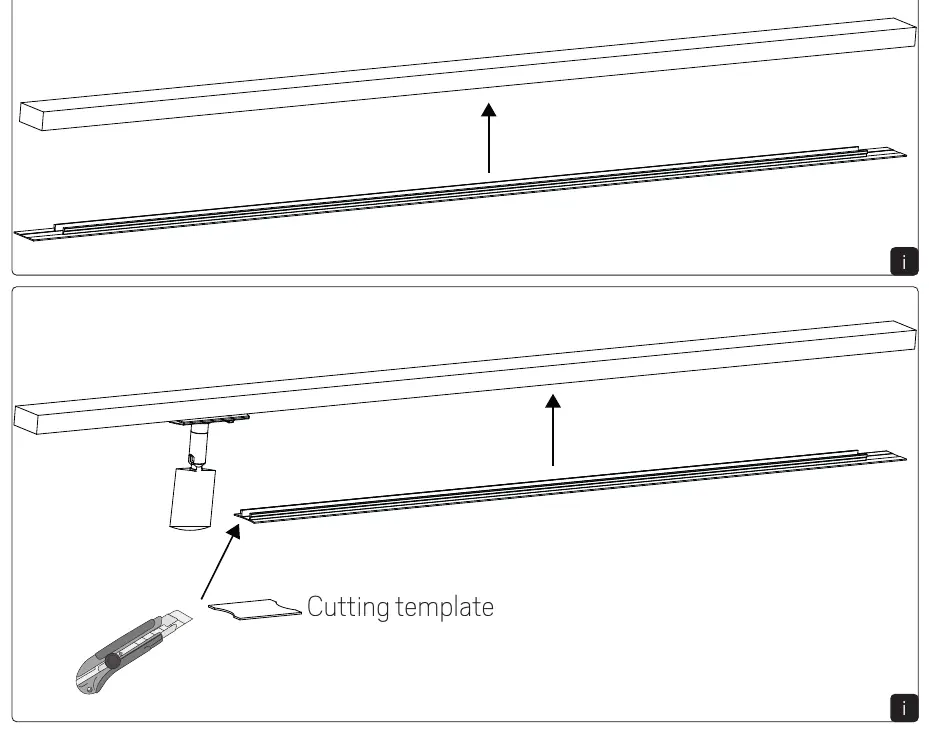

Für die Montage der Abdeckung (Cover) wird eine Schneideschablone verwendet. Die Abdeckung wird unter die Schiene geschoben. Falls Leuchten installiert sind, muss die Abdeckung entsprechend der Position der Leuchten mit der Schablone zugeschnitten werden.
Technische Daten
Die Schienen haben eine Zugfestigkeit von 6 kg pro Meter. Das System ist für den 1-Phasen-Betrieb ausgelegt. Weitere Details zu den spezifischen Komponenten wie Monopoint-Anschlüssen oder Adaptern mit Zugentlastung finden Sie in der beigefügten Komponentenübersicht.
Kontakt
Elektro Elco AB, Tallvägen 5, SE-56435 Bankeryd, Sweden. E-Mail: [email protected]. Webseite: www.hidealite.com
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Hidealite
Praktische Hilfe
Typische Probleme
Schalten Sie die Stromzufuhr vor Beginn der Installation oder Wartung zwingend ab.
Achten Sie beim Einsetzen der Verbinder auf die korrekte Positionierung der N- und L-Leiter innerhalb der Schiene.
Vor der Verwendung
- Prüfen Sie, ob die Stromversorgung vollständig unterbrochen ist.
- Stellen Sie sicher, dass alle benötigten Verbinder (L, T, X, gerade) für das Layout vorhanden sind.
- Vergewissern Sie sich, dass die Schienen sicher montiert sind (Zugfestigkeit 6kg/m beachten).
- Prüfen Sie die Kompatibilität der Leuchten mit dem 1-Phasen-System.
Technische Daten in der Praxis
- Zugfestigkeit
- Die Schiene hält einer Belastung von maximal 6 kg pro Meter stand.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Anordnung der N- und L-Leiter in den Schienenprofilen.
- Das Installationsbeispiel illustriert die Kombination von Schienen mit verschiedenen Verbindern wie X-, T- und L-Stücken.
- Die Abbildung zur Abdeckung zeigt die Verwendung der Schneideschablone für eine passgenaue Montage.
Modellkompatibilität
- Nur für LiteTrac 1-Phasen-Komponenten geeignet.
- Nicht für andere Phasen-Systeme (z.B. 3-Phasen) verwenden.
