Ersatzteilliste und Schaltplan für HENDI Percolator Concept Line 13L
Detaillierte Ersatzteilliste, Explosionszeichnung und Schaltplan für den HENDI Percolator Concept Line 13L (Modell 211588). Ideal für Wartung, Reparatur und Identifizierung von Bauteilen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technische Referenz für den HENDI Percolator Concept Line 13L (Modell 211588). Es enthält eine detaillierte Explosionszeichnung, eine vollständige Stückliste (Bill of Materials) sowie einen Schaltplan. Diese Informationen sind für die Identifizierung von Ersatzteilen und die Durchführung elektrischer Reparaturen durch qualifiziertes Personal vorgesehen.
Explosionszeichnung und Bauteile

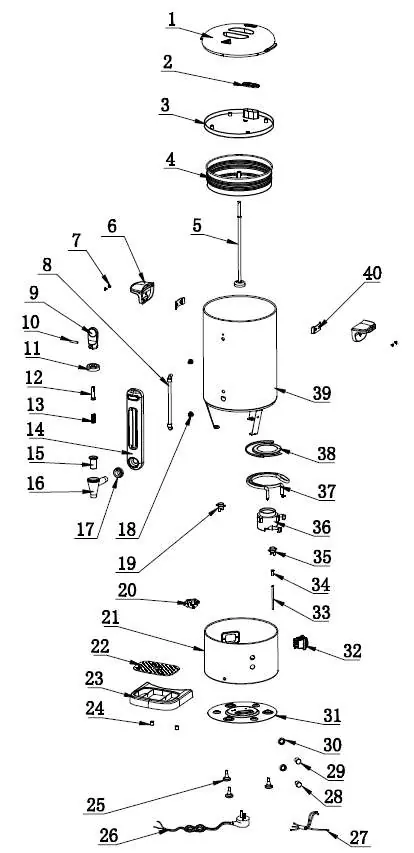

Die Explosionszeichnung auf Seite 1 bietet eine visuelle Übersicht aller Komponenten des Geräts. Jedes Bauteil ist mit einer Nummer versehen, die direkt mit der Stückliste auf Seite 2 korrespondiert. Nutzen Sie diese Zeichnung, um die Position von Dichtungen, Heizelementen, Schaltern und anderen mechanischen Teilen zu bestimmen.
Stückliste
Die Tabelle auf Seite 2 listet alle Einzelteile auf. Wichtige Spalten sind:
- Item: Die Nummer, die dem Teil in der Explosionszeichnung entspricht.
- Description: Die Bezeichnung des Bauteils.
- Part#: Die spezifische Ersatzteilnummer für die Bestellung.
- Remark: Zusätzliche Hinweise, z. B. ob Teile in Sets enthalten sind oder nicht separat verkauft werden (nss).
Schaltplan und elektrische Sicherheit

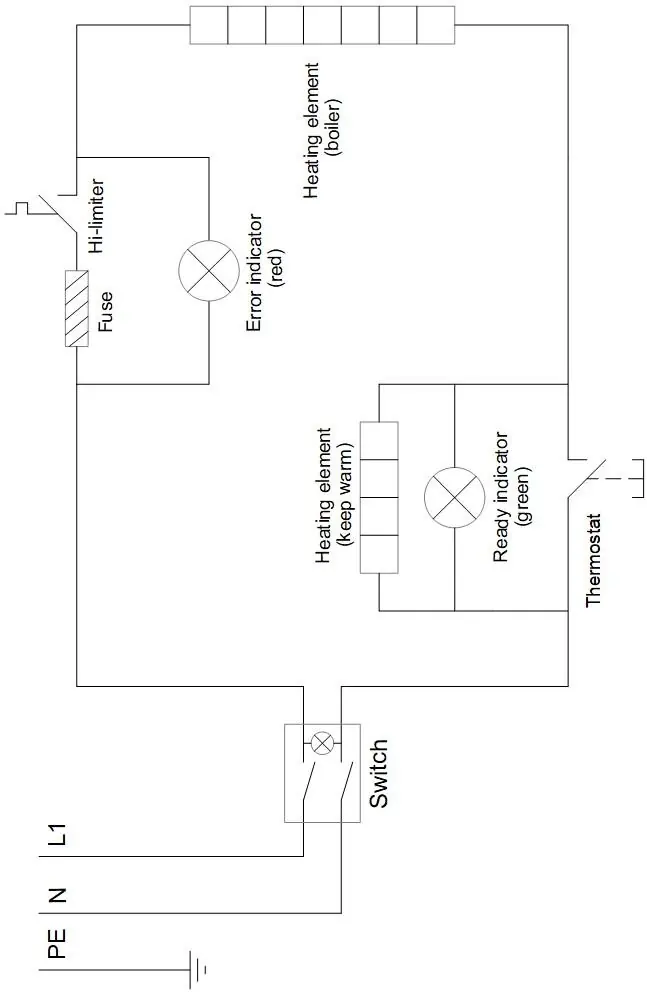

Der Schaltplan auf Seite 3 zeigt die elektrische Verdrahtung des Geräts. Er ist essenziell für die Fehlersuche bei elektrischen Problemen. Der Plan umfasst:
- Heizelemente (Boiler 1650W und Warmhalten 100W)
- Thermostat (88°C)
- Hi-Limiter (175°C)
- Thermische Sicherung (216°C)
- Kontrollleuchten (rot für Fehler/Boiler, grün für Betriebsbereit)
- Schalter und Netzkabelanschluss
Sicherheitshinweis: Arbeiten an elektrischen Komponenten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Stellen Sie sicher, dass das Gerät vor jeder Wartung vom Stromnetz getrennt ist.
Praktische Hilfe
Typische Probleme
Gerät heizt nicht auf
Überprüfen Sie das Heizelement (36/37), den Hi-Limiter (35) oder die thermische Sicherung auf Durchgang.
Wasserleck am Hahn
Prüfen Sie die Faucet-Silikondichtung (15) und den Zustand des Hahns (16) auf Verschleiß oder Ablagerungen.
Kontrollleuchten funktionieren nicht
Überprüfen Sie die Verkabelung der Indikatorleuchten (28/29) und den Schalter (32).
Vor der Verwendung
- Prüfen Sie, ob alle Dichtungen (insbesondere am Hahn) intakt sind.
- Stellen Sie sicher, dass das Netzkabel (26) fest sitzt und keine Beschädigungen aufweist.
- Kontrollieren Sie, ob der Filterkorb (4) korrekt eingesetzt ist.
- Vergewissern Sie sich, dass das Gerät auf einer stabilen, ebenen Fläche steht.
Technische Daten in der Praxis
- Heizelement (Boiler)
- 1650W Leistung für den Brühvorgang.
- Heizelement (Warmhalten)
- 100W Leistung für die Warmhaltefunktion.
- Thermische Sicherung
- Schutzkomponente, die bei 216°C durchbrennt (nicht im Schaltplan gezeichnet, separat zu beschaffen).
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Montagefolge von oben nach unten.
- Der Schaltplan verdeutlicht den Stromfluss über den Schalter zu den Heizelementen und den Sicherheitskomponenten.
Modellkompatibilität
- Die Ersatzteile sind spezifisch für das Modell 211588.
- Einige Teile (z. B. Dichtungen) sind nicht separat erhältlich (nss), sondern nur als Teil einer Baugruppe.
