Ersatzteilliste und Schaltplan Hendi Heated Countertop Display 120Ltr
Detaillierte Ersatzteilliste, Explosionszeichnung und Schaltplan für die Hendi Heated Countertop Display 120Ltr (Modell 233726). Ideal für Wartung und Reparatur.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument ist eine technische Ersatzteilliste und ein Schaltplan für das Hendi Heated Countertop Display 120Ltr (Modell 233726). Es enthält keine Bedienungsanleitung, sondern dient ausschließlich der Identifikation von Bauteilen für Wartungs- und Reparaturzwecke. Verwenden Sie dieses Dokument, um defekte Komponenten zu identifizieren und die korrekten Ersatzteilnummern zu finden.
Explosionszeichnung und Ersatzteile

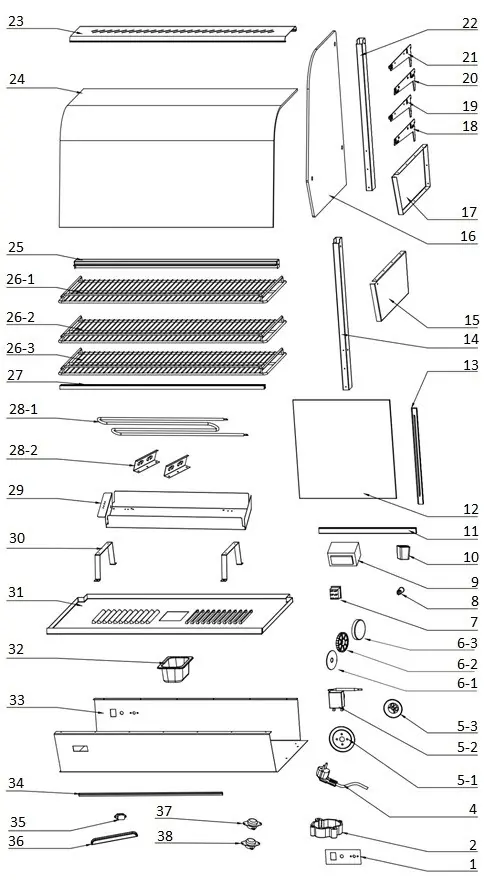

Die Explosionszeichnung auf Seite 1 zeigt die Anordnung aller Komponenten des Geräts, nummeriert von 1 bis 38. Die Stückliste (Bill of Materials) auf Seite 2 bietet eine detaillierte Aufschlüsselung dieser Teile mit Artikelnummern, Mengen und technischen Anmerkungen. Achten Sie bei der Bestellung von Ersatzteilen auf die spezifischen Angaben in der Spalte 'Remark', wie z.B. Kabeltypen oder Abmessungen der Regale.
Schaltplan
Der Schaltplan auf Seite 3 stellt die elektrische Verbindung zwischen den Komponenten dar, einschließlich Thermostat, Heizelementen und LED-Beleuchtung. Dies ist für die Fehlersuche bei elektrischen Problemen unerlässlich. Arbeiten an der Elektrik dürfen nur von qualifiziertem Fachpersonal durchgeführt werden.
Wartungshinweise
Das Gerät verfügt über zwei Sicherheitsthermostate (Clixon): ein manuell zurücksetzbares Modell (150°C) und ein automatisch zurücksetzbares Modell (125°C). Sollte das Gerät nicht heizen, prüfen Sie zunächst diese Komponenten sowie das Heizelement (28-1) und den Thermostatregler (5-2).
Praktische Hilfe
Typische Probleme
Gerät heizt nicht
Überprüfen Sie das Heizelement (28-1), den Thermostatregler (5-2) und die Sicherheitsthermostate (Clixon 37/38).
LED-Beleuchtung funktioniert nicht
Prüfen Sie den Schalter (7), das LED-Licht (34) und die Verkabelung gemäß Schaltplan.
Sicherung löst aus
Überprüfen Sie das Netzkabel (4) auf Beschädigungen und die internen Komponenten auf Kurzschlüsse.
Vor der Verwendung
- Trennen Sie das Gerät vor jeder Wartung oder Reparatur vollständig vom Stromnetz.
- Identifizieren Sie das defekte Teil anhand der Explosionszeichnung auf Seite 1.
- Vergleichen Sie die Teilenummer mit der Stückliste auf Seite 2.
- Stellen Sie sicher, dass Ersatzteile die gleichen Spezifikationen wie die Originalteile haben.
Technische Daten in der Praxis
- H05RN-F 3G0.75mm
- Spezifikation des Netzkabels (gummierte Leitung für den Außenbereich/robuste Anwendung).
- Clixon 150°C (Manual Reset)
- Überhitzungsschutz, der bei Auslösung manuell zurückgesetzt werden muss.
- Clixon 125°C (Auto-reset)
- Überhitzungsschutz, der sich nach Abkühlung automatisch zurücksetzt.
Abbildungen und Diagramme
- Die Explosionszeichnung zeigt die Anordnung aller Komponenten von 1 bis 38.
- Der Schaltplan verdeutlicht die Verkabelung zwischen Thermostat, Heizelement und LED-Beleuchtung.
Modellkompatibilität
- Dieses Dokument gilt für Geräte ab Batch-Nummer 000000.
