Bedienungsanleitung für Heizstrahler Heatstrip Design
Schnellstartanleitung und Installationshandbuch für Heatstrip Design Heizstrahler. Erfahren Sie alles über Montage, elektrischen Anschluss, Wartung und Sicherheit für die Modelle THH1500AEU, THH2400AEU und THH3200AEU.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung gilt für die Heatstrip Design Serie (Modelle THH1500AEU, THH2400AEU, THH3200AEU). Die Geräte sind für die Decken- oder Wandmontage in überdachten Außenbereichen oder geschützten Innenräumen konzipiert. Die ideale Montagehöhe liegt zwischen 2,1 m und 2,7 m. Das Gerät verfügt über die Schutzart IP55 und ist somit gegen Strahlwasser geschützt. Die Festverdrahtung muss durch einen qualifizierten Elektriker gemäß den örtlichen Vorschriften erfolgen.
Produktübersicht
Heatstrip Design Heizstrahler nutzen das Prinzip der Infrarot-Strahlungswärme, um Objekte und Personen direkt zu erwärmen, anstatt die Umgebungsluft zu erhitzen. Dies macht sie besonders effizient in offenen oder schwer zu heizenden Bereichen. Die Geräte sind wartungsarm, da sie keine beweglichen Teile enthalten.
Technische Daten
Die Heatstrip Design Serie umfasst verschiedene Leistungsstufen:

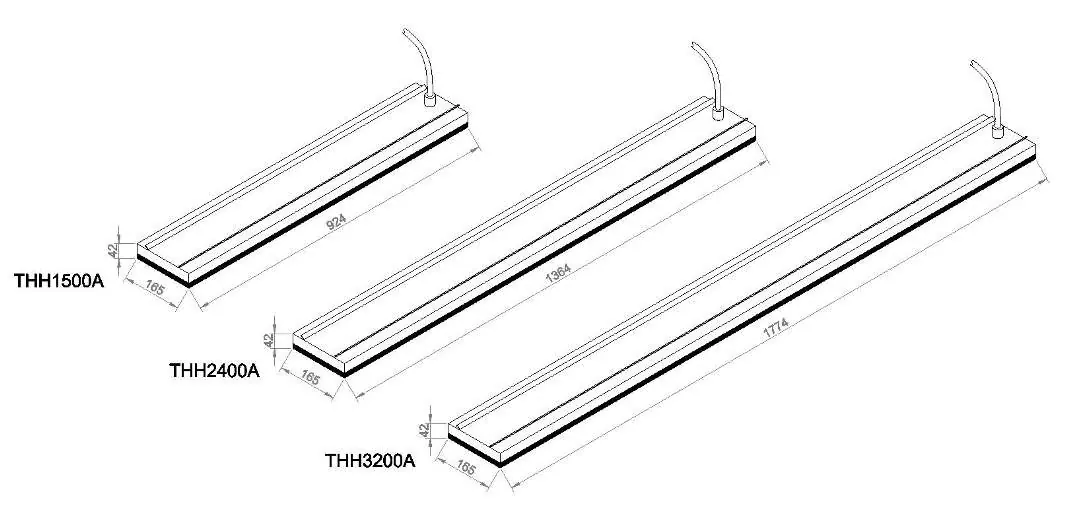

- THH1500AEU: 1500W, 5,9A, 230V, 924 x 165 x 48 mm
- THH2400AEU: 2400W, 12,3A, 230V, 1364 x 165 x 48 mm
- THH3200AEU: 3200W, 12,5A, 230V, 1774 x 165 x 48 mm
Alle Modelle sind für 230-240V, 50-60Hz ausgelegt und benötigen einen 3-adrigen Anschluss (2,5mm²).
Installationsanforderungen

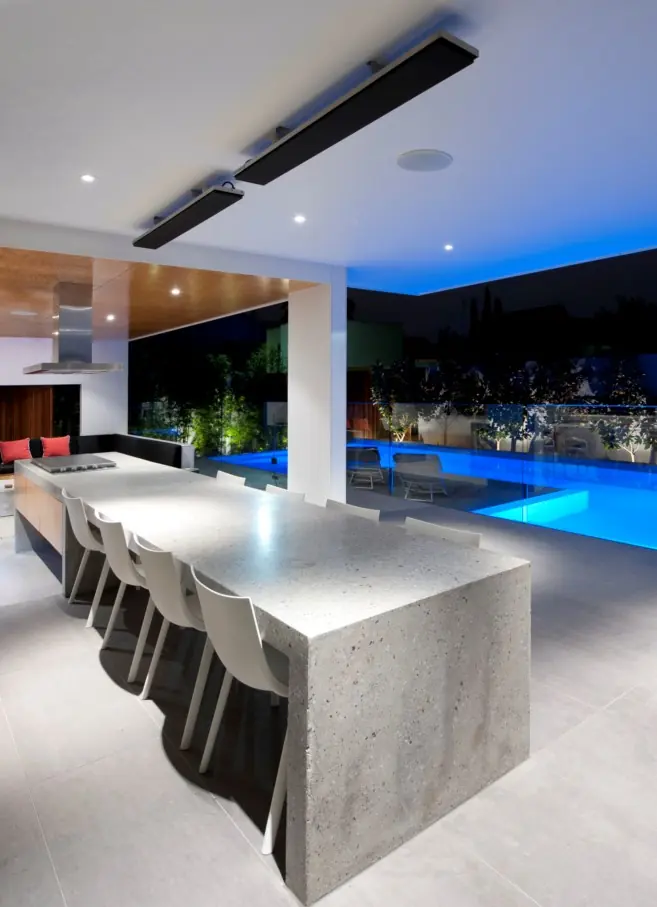

Die Montage sollte direkt über dem zu beheizenden Bereich erfolgen. Bei Wandmontage ist eine Neigung nach unten erforderlich. Achten Sie auf die Mindestabstände zu Decken, Wänden und anderen Objekten (siehe Diagramme in der Anleitung). Elektrische Anschlüsse sollten nicht direkt hinter dem Heizstrahler platziert werden, um Hitzestau zu vermeiden.
Montageoptionen
Das Gerät bietet flexible Montagemöglichkeiten:
- Standard-Montagebügel (im Lieferumfang enthalten)
- Flush Mount Enclosure (für bündigen Deckeneinbau)
- Stangen-/Balken-Montageset
- Twin-Montagebügel (für zwei Geräte nebeneinander)
- End-to-End-Montagebügel (für Reihenmontage)
- Aufhängung mit Ketten oder Drähten
- Verlängerungs-Montagebügel (für hohe Decken)
Wandsteuerung
Die optionale Wandsteuerung TT-MTR ermöglicht die Bedienung des Heizstrahlers mit einer Timer-Funktion (1, 2, 4 Stunden oder Dauerbetrieb). Die Steuerung ist für eine Last von bis zu 16 Ampere ausgelegt. Bei größeren Lasten ist ein Relais erforderlich.
Sicherheit und Wartung
Das Gerät wird im Betrieb sehr heiß. Berühren Sie es nicht während des Betriebs und warten Sie 30 Minuten nach dem Ausschalten, bevor Sie es berühren. Zur Reinigung sollte das Gerät ausgeschaltet und abgekühlt sein. Verwenden Sie ein mildes Reinigungsmittel und ein weiches Tuch oder eine weiche Bürste. Vermeiden Sie abrasive Reinigungsmittel, Lösungsmittel oder Hochdruckreiniger. In korrosiven Umgebungen (z. B. salzhaltige Luft) wird eine wöchentliche Reinigung mit leichtem Wasserstrahl empfohlen.
Praktische Hilfe
Typische Probleme
Heizstrahler wird nicht warm
Überprüfen Sie die Stromversorgung und ob der Schalter/die Wandsteuerung korrekt angeschlossen ist.
Oberflächenverfärbung
Dies ist ein normaler Alterungsprozess und stellt keinen Garantiefall dar.
Wasser im Gerät
Das Gerät hat die Schutzart IP55 und ist gegen Strahlwasser geschützt, sollte aber nicht mit Hochdruckreinigern behandelt werden.
Vor der Verwendung
- Montagehöhe prüfen (ideal 2,1 m bis 2,7 m).
- Sicherstellen, dass keine brennbaren Materialien in Kontakt mit dem Gerät kommen.
- Elektrischen Anschluss durch einen qualifizierten Elektriker prüfen lassen.
- Sicherstellen, dass das Gerät geerdet ist (Klasse 1 Gerät).
- Prüfen, ob die Wandsteuerung (falls vorhanden) korrekt verdrahtet ist.
Technische Daten in der Praxis
- 230-240V, 50-60Hz
- Erforderliche Netzspannung und Frequenz für den Betrieb.
- 3-adriges Kabel 2,5mm²
- Erforderlicher Kabelquerschnitt für den elektrischen Anschluss.
Abbildungen und Diagramme
- Die Diagramme zeigen die korrekte Ausrichtung der Heizstrahler (Heizfläche darf niemals zur Decke zeigen).

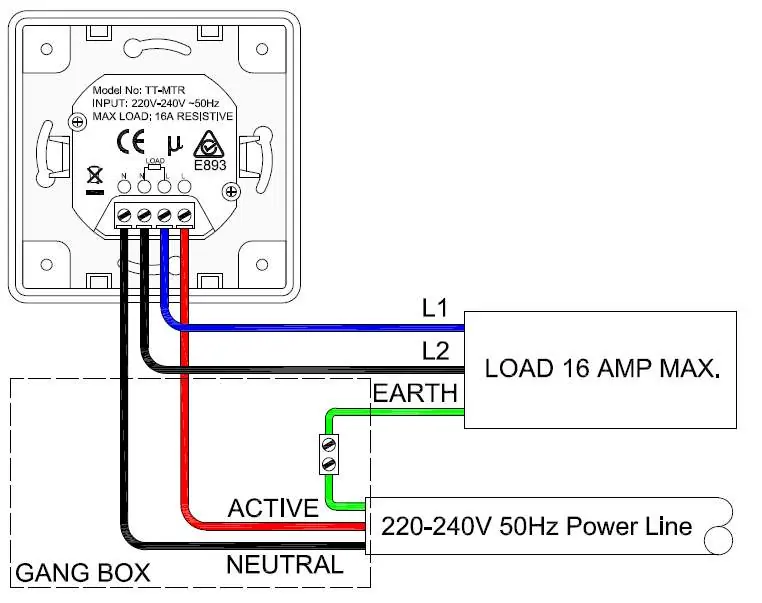

- Verdrahtungspläne für die Wandsteuerung TT-MTR zeigen den Anschluss von einem oder mehreren Heizstrahlern.

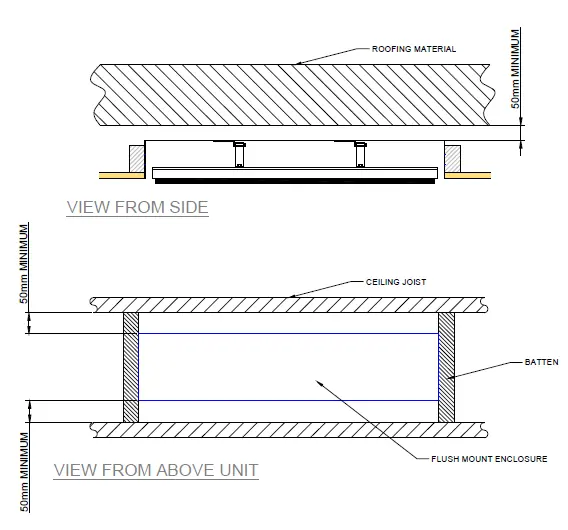

- Montagezeichnungen verdeutlichen die Abstände für die Flush-Mount-Installation.
Modellkompatibilität
- Die Modelle THH1500AEU und THH2400AEU werden mit Stecker geliefert, THH3200AEU ist für Festverdrahtung vorgesehen.
- Die Wandsteuerung TT-MTR ist für eine Last von bis zu 16A ausgelegt.
