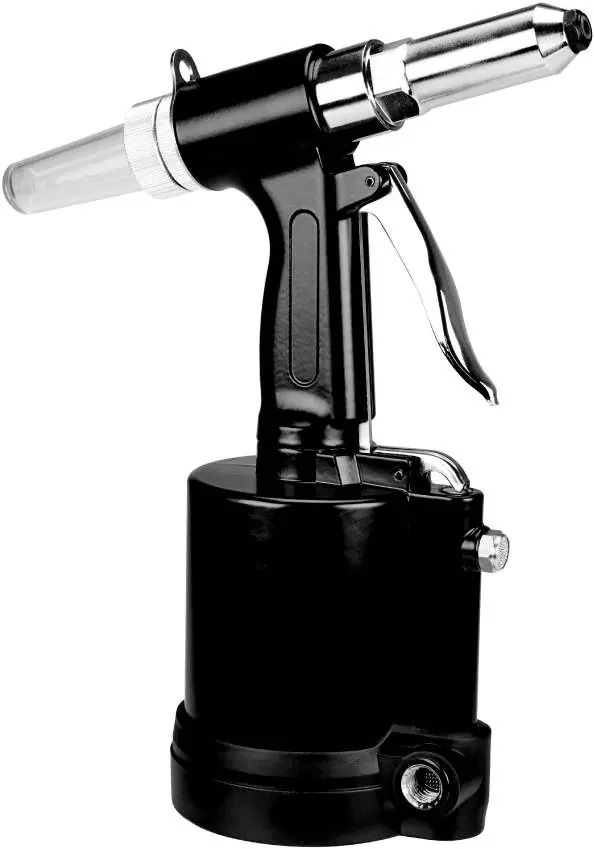

Bedienungsanleitung für Central Pneumatic 1/4-Zoll-Druckluft-Nietwerkzeug

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Sicherheitsanweisungen, Betriebsabläufe und Wartungsrichtlinien für das Central Pneumatic 1/4-Zoll-Druckluft-Nietwerkzeug. Vor der Inbetriebnahme muss das Gerät auf Schäden geprüft werden. Das Werkzeug erfordert eine saubere, trockene und regulierte Druckluftversorgung (maximal 120 PSI). Bei der Arbeit sind stets eine Schutzbrille, Gehörschutz und bei Bedarf eine Staubmaske zu tragen.

Beschreibung des Geräts

Das Nietwerkzeug besteht aus einem Gehäuse mit Abzug, einem Luftanschluss, einem Nietvorsatz (Nosepiece) und einer Auffangkappe für Nietstifte. Im Lieferumfang enthalten sind vier verschiedene Nietvorsätze (1/8", 5/32", 3/16", 1/4"), ein Schraubenschlüssel und eine Einstelllehre.

Erste Inbetriebnahme

Vor dem ersten Gebrauch muss die Auffangkappe fest aufgeschraubt werden. Stellen Sie sicher, dass der passende Nietvorsatz für die verwendete Nietgröße montiert ist. Schließen Sie das Werkzeug an eine Druckluftquelle an, die über einen Filter, Regler und Öler verfügt. Installieren Sie ein Absperrventil in der Leitung, um die Luftzufuhr im Notfall sofort unterbrechen zu können.

Betrieb

Führen Sie den Nietstift in den Nietvorsatz ein und setzen Sie den Niet in das vorgebohrte Loch des Werkstücks. Halten Sie das Werkzeug fest gegen das Werkstück und betätigen Sie den Abzug. Nach dem Setzen des Niets sollte dieser fest sitzen. Ein zu lockerer Niet deutet auf einen nicht vollständig durchgezogenen Stift hin, während ein verformter Kopf auf ein zu tiefes Einziehen hindeutet.

Wartung und Schmierung

Vor jedem Gebrauch ist das Gerät auf lose Teile oder Verschleiß zu prüfen. Tägliche Wartung umfasst die Kontrolle des Schmierölstands im Öler und das Entleeren des Feuchtigkeitsfilters. Alle drei Monate sollte das Werkzeug von einem Fachmann zerlegt, gereinigt und geschmiert werden. Zur Reinigung des Gehäuses ein feuchtes Tuch mit mildem Reinigungsmittel verwenden; das Werkzeug niemals in Flüssigkeiten eintauchen.

Reinigung und Austausch der Spannbacken

Wenn die Spannbacken rutschen oder nicht öffnen, müssen sie gereinigt oder ersetzt werden. Entfernen Sie dazu den äußeren Zylinder und das Spannbackengehäuse. Reinigen Sie die Backen mit einer Stahlbürste und mildem Lösungsmittel, tragen Sie eine dünne Schicht Maschinenöl auf und setzen Sie sie wieder ein. Achten Sie beim Zusammenbau darauf, den Keil des Spannbackenschiebers korrekt zwischen die Backen auszurichten.

Sicherheit

Betreiben Sie das Werkzeug niemals in explosiven Atmosphären. Halten Sie Kinder und Unbefugte vom Arbeitsbereich fern. Verwenden Sie keine brennbaren Gase oder Sauerstoff als Druckluftquelle. Bei Vibrationen während der Arbeit sind regelmäßige Pausen einzulegen und geeignete Handschuhe zu tragen.
