Installationsanleitung für Hansgrohe 04527XX0 SAM Set Plus
Ein umfassender Leitfaden zur Installation und Wartung des Hansgrohe SAM Set Plus. Enthält wichtige Sicherheitshinweise, Installationsschritte für verschiedene Wandtypen, Wartung der Rückflussverhinderer und Reinigungsempfehlungen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Installations- und Wartungshinweise für das Hansgrohe SAM Set Plus (Modell 04527XX0). Es wird dringend empfohlen, die Installation von einem lizenzierten Fachinstallateur durchführen zu lassen. Stellen Sie sicher, dass alle benötigten Werkzeuge vorhanden sind, bevor Sie beginnen.
Installationshinweise
- Das SAM Set Plus dient als Ersatz für bestehende Duscharmaturen. Die Anleitung deckt nicht den Ausbau alter Komponenten ab.
- Die mitgelieferten Kippdübel sind für Fliesen oder feste Wände geeignet, jedoch nicht für Acryl- oder Glasfaserduschkabinen.
- Um Verbrühungen zu vermeiden, darf die maximale Ausgangstemperatur des Duschventils 49°C (120°F) nicht überschreiten.
- Das Produkt darf nicht als Haltegriff verwendet werden.
- Der verstellbare Handbrausehalter ist nicht für Handbrausen mit einem Sprühkopf größer als 125 mm (5 Zoll) geeignet.
Installation
Die Installation erfordert einen korrekt verankerten 1/2 Zoll NPT-Winkel hinter der Wand. Die Anleitung beschreibt zwei Methoden: die Installation mit Kippdübeln und die Installation mit Schrauben und Dübeln. In beiden Fällen muss die Wand um den Anschluss herum mit wasserfestem Dichtmittel abgedichtet werden, um Sachschäden zu vermeiden.
Wartung und Reinigung
Die Reinigung der Rückflussverhinderer ist bei Bedarf durchzuführen. Verwenden Sie zur Reinigung des Produkts keine aggressiven Mittel wie Salzsäure, Ameisensäure, Lauge oder Essigsäure, da diese die Oberfläche beschädigen können. Sprühen Sie Reinigungsmittel niemals direkt auf das Produkt, sondern auf ein weiches Tuch. Spülen Sie das Produkt nach der Reinigung gründlich mit klarem Wasser ab.
Kontakt
Bei Fragen zur Installation oder Garantie wenden Sie sich bitte an den technischen Kundendienst von Hansgrohe, Inc., 1492 Bluegrass Lakes Parkway, Alpharetta, GA 30004, Telefon 800-334-0455.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Der Umsteller schaltet nicht um.
Schalten Sie das Wasser am Ventil aus, um den Umsteller auf die Duschkopfposition zurückzusetzen.
Wasserschäden an der Wand.
Stellen Sie sicher, dass die Wand um den Anschluss herum mit wasserfestem Dichtmittel abgedichtet ist.
Vor der Verwendung
- Prüfen Sie das Produkt vor der Installation auf Schäden.
- Stellen Sie sicher, dass alle benötigten Werkzeuge (8 mm Bohrer, Wasserwaage, Dichtband, Silikon) bereitliegen.
- Überprüfen Sie, ob genügend Platz zwischen Montagepunkt und Decke vorhanden ist.
- Stellen Sie sicher, dass die maximale Ausgangstemperatur des Ventils 49°C nicht überschreitet.
Technische Daten in der Praxis
- NPT 1/2 Zoll
- Standard-Anschlussgröße für den Wandwinkel.
- Max. Temperatur
- 49°C (120°F) zur Vermeidung von Verbrühungen.
Abbildungen und Diagramme
- Die Anleitung enthält detaillierte Maßzeichnungen für die Positionierung des SAM Set Plus.

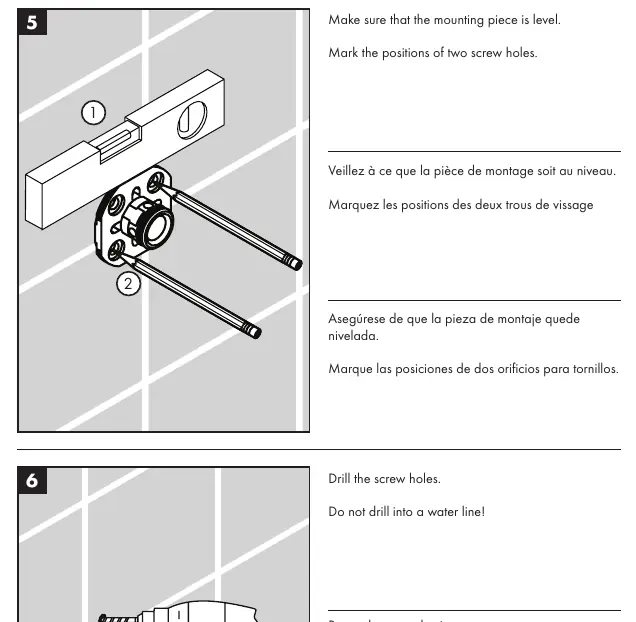

- Schritt-für-Schritt-Diagramme zeigen die Montage der Kippdübel und der Montageplatte.
Modellkompatibilität
- Nicht für Acryl- oder Glasfaserduschkabinen ohne Rücksprache mit dem Hersteller geeignet.
- Nicht als Haltegriff verwenden.
- Handbrausehalter nicht für Brausen über 125 mm Durchmesser geeignet.
