Installationsanleitung für Hansgrohe Locarno 04822XX0 Duscharmatur
Schnellstartanleitung für die Installation und Wartung der Hansgrohe Locarno 04822XX0 Duscharmatur. Enthält technische Daten, Installationsschritte, Einstellung des Temperaturbegrenzers und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Installation und Wartung der Hansgrohe Locarno 04822XX0 Duscharmatur. Das Produkt ist für die Verwendung mit dem iBox Universal Plus Grundkörper (Modell 01850181) konzipiert. Die Installation sollte von einem lizenzierten Fachmann durchgeführt werden. Zur Vermeidung von Verbrühungen ist die maximale Ausgangstemperatur auf 49°C (120°F) zu begrenzen.
Technische Daten
- Empfohlener Wasserdruck: 0,1 - 0,5 MPa (15 - 75 PSI)
- Maximaler Wasserdruck: 1 MPa (145 PSI)
- Empfohlene Warmwassertemperatur: 49° - 60°C (120° - 140°F)
- Maximale Warmwassertemperatur: 80°C (176°F)
- Durchflussrate bei 44 PSI: 20,8 l/min (5,5 GPM)
Installation
Die Installation erfordert den iBox Universal Plus Grundkörper. Vor der Montage müssen die Wasserleitungen gespült werden. Der Putzschutz muss so zugeschnitten werden, dass er 1-2 mm aus der fertigen Wandfläche herausragt. Die Wand um den Putzschutz muss mit wasserfestem Dichtmittel abgedichtet werden. Die Montage erfolgt durch Einsetzen des Funktionsblocks, Messen der Einbautiefe und entsprechendes Anpassen der Schraubenlängen.
Einstellung des Temperaturbegrenzers
Der Rotationsbegrenzer verhindert zu heißes Wasser. Zum Einstellen den weißen Begrenzer nach außen ziehen und im Uhrzeigersinn drehen, um die Temperatur zu senken, oder gegen den Uhrzeigersinn, um sie zu erhöhen. Nach der Einstellung sicherstellen, dass der Begrenzer wieder vollständig eingerastet ist.
Wartung und Fehlerbehebung
Bei nachlassendem Wasserdruck sollten Duschkopf und Kartusche gereinigt oder ersetzt werden. Bei Verbrühungsgefahr oder falsch eingestellter Temperatur ist der Rotationsbegrenzer neu zu justieren. Bei längerer Nichtbenutzung sollte die Wasserzufuhr über die Absperrventile im iBox-Grundkörper unterbrochen werden. Für Serviceanfragen kontaktieren Sie den Hansgrohe Kundendienst unter 800-334-0455.
Herstellerinformationen
hansgrohe SE
Praktische Hilfe
Typische Probleme
Unzureichender Wasserdurchfluss
Wasserdruck prüfen, Duschkopf reinigen oder Kartusche ersetzen.
Ausgangstemperatur entspricht nicht der Markierung
Rotationsbegrenzer neu einstellen oder Kartusche umdrehen (bei vertauschten Anschlüssen).
Griff schwergängig oder laut
Kartusche reinigen oder ersetzen.
Duschkopf tropft kurz nach dem Schließen
Dies ist ein normaler Vorgang beim Entleeren des Duschkopfes.
Vor der Verwendung
- iBox Universal Plus Grundkörper (01850181) muss installiert sein
- Wasserleitungen vor der Montage spülen
- Geeignete Werkzeuge (4 mm Inbusschlüssel, Dichtmittel) bereithalten
- Maximale Ausgangstemperatur auf 49°C prüfen
- Duschkopf muss für mindestens 4,2 l/min ausgelegt sein
Technische Daten in der Praxis
- Rotationsbegrenzer
- Begrenzt den maximalen Drehwinkel des Griffs, um die maximale Wassertemperatur zu kontrollieren.

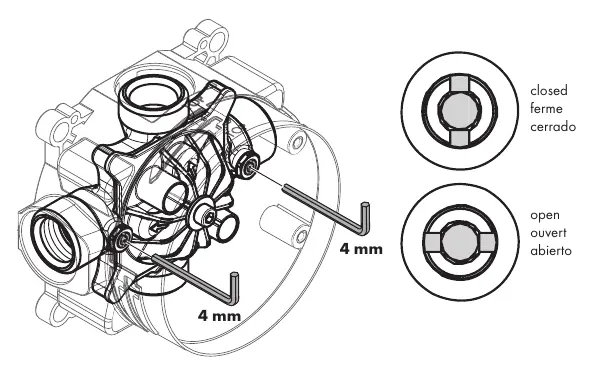

- Absperrventile (Service Stops)
- Ermöglichen das Absperren der Wasserzufuhr direkt am iBox-Grundkörper für Wartungsarbeiten.
Abbildungen und Diagramme
- Die Anleitung zeigt detaillierte Schritte zum Spülen der Leitungen, zur Montage des Funktionsblocks und zur Justierung des Temperaturbegrenzers.
- Die Explosionszeichnung auf Seite 21 hilft bei der Identifizierung von Ersatzteilen.
Modellkompatibilität
- Nur für den Einsatz mit iBox Universal Plus Modell 01850181.
- Nicht für den Betrieb mit Duschköpfen unter 4,2 l/min geeignet.
