Bedienungsanleitung für Handy 48” 122cm Towed Dethatcher
Erfahren Sie, wie Sie den Handy 48” 122cm Towed Dethatcher (Modell THTD48) sicher zusammenbauen, bedienen und warten. Dieser Leitfaden enthält Montageanweisungen, Sicherheitshinweise und Wartungstipps.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Gerät ist ein gezogener Rasenlüfter (Dethatcher) für den privaten Gebrauch in Gärten. Die Montage erfordert aufgrund des Gewichts und der Größe des Geräts mindestens zwei Personen. Lesen Sie vor der Inbetriebnahme alle Sicherheitshinweise sorgfältig durch, um Verletzungen zu vermeiden. Das Gerät darf nicht für kommerzielle Zwecke verwendet werden.
Technische Daten
- Modell: THTD48
- Produktnummer: 1938212001
- Arbeitsbreite: 122 cm (48 Zoll)
- Gewicht: 18 kg
- Zinken: 24 Federstahl-Zinken
- Empfohlener Reifendruck: 25 PSI
- Anhängevorrichtung: Pin-Typ
Montage
Die Montage sollte auf einer ebenen Fläche erfolgen. Halten Sie die benötigten Werkzeuge bereit: 1/2" Schraubenschlüssel, 9/16" Schraubenschlüssel, 3/4" Schraubenschlüssel (oder verstellbar) und eine Zange. Befolgen Sie die Schritte 1 bis 18 in der Anleitung. Achten Sie besonders auf die korrekte Ausrichtung der Hitch-Arme und der Zinken. Ziehen Sie die Schrauben erst fest, wenn die Montage der jeweiligen Baugruppe abgeschlossen ist, sofern nicht anders angegeben.
Betrieb
Verwenden Sie das Gerät nur mit geeigneten Zugfahrzeugen (Rasen-Traktoren oder ATVs). Überschreiten Sie niemals eine Geschwindigkeit von 10 MPH (ca. 16 km/h). Arbeiten Sie bei Tageslicht oder guter künstlicher Beleuchtung. Fahren Sie niemals quer zum Hang, sondern immer auf und ab. Für beste Ergebnisse empfiehlt sich ein Kreuzmuster beim Arbeiten. Sollte das Gerät während des Betriebs springen, kann zusätzliches Gewicht (z. B. Betonplatten) auf dem Schild befestigt werden.
Wartung und Lagerung
Reinigen Sie das Gerät nach jedem Gebrauch und entfernen Sie Material von den Zinken. Schmieren Sie die Achse und Radlager regelmäßig. Prüfen Sie vor jedem Einsatz alle Schrauben und Muttern auf festen Sitz. Lagern Sie das Gerät an einem trockenen Ort, geschützt vor direkter Sonneneinstrahlung. Bei Lagerung im Freien sollte die Deichsel höher als das Heck positioniert werden, damit Feuchtigkeit ablaufen kann.
Praktische Hilfe
Typische Probleme
Gerät springt während des Betriebs
Zusatzgewicht (z. B. Betonplatten) auf dem Schild befestigen, um den Bodenkontakt zu verbessern.
Verbindung löst sich
Alle Schrauben und Muttern regelmäßig auf festen Sitz prüfen, da Vibrationen diese lockern können.
Zinken beschädigt
Regelmäßig auf Verschleiß prüfen und bei Bedarf ersetzen. Nur Original-Ersatzteile verwenden.
Vor der Verwendung
- Prüfen Sie alle Komponenten auf Vollständigkeit und Transportschäden.
- Stellen Sie sicher, dass das Zugfahrzeug für den Betrieb geeignet ist.
- Tragen Sie geeignete Schutzkleidung (Handschuhe, festes Schuhwerk).
- Überprüfen Sie den Reifendruck (empfohlen 25 PSI).
- Stellen Sie sicher, dass keine Personen oder Tiere im Arbeitsbereich sind.
- Prüfen Sie alle Schrauben und Muttern auf festen Sitz.
Technische Daten in der Praxis
- Arbeitsbreite
- 122 cm (48 Zoll) für effizientes Arbeiten in einem Durchgang.
Abbildungen und Diagramme

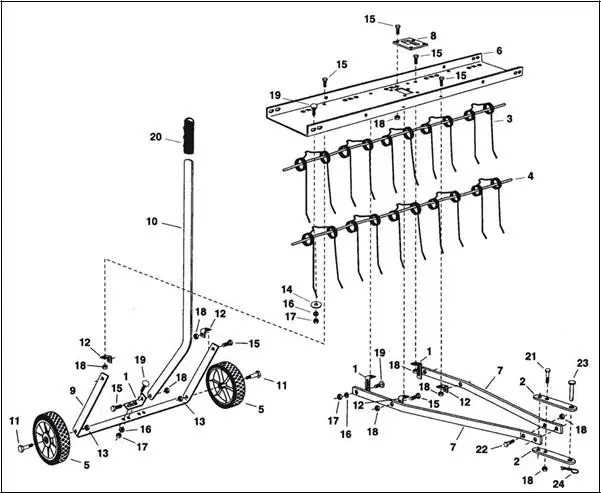

- Explosionszeichnung zeigt die Montage der Zinken und des Rahmens.

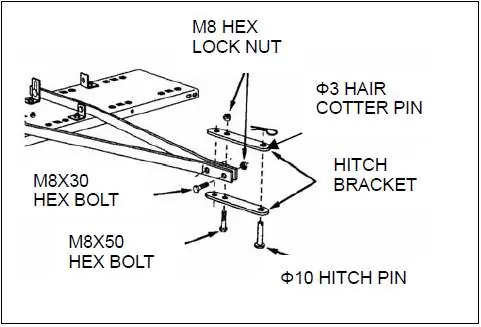

- Detaillierte Ansicht der Hitch-Montage (Anhängevorrichtung).
- Schritt-für-Schritt-Montage der Lift-Handle-Einheit.
Modellkompatibilität
- Nur mit geeigneten Zugfahrzeugen (Lawn/Garden Tractors und ATVs) verwenden.
- Nicht für den öffentlichen Straßenverkehr zugelassen.
