Bedienungsanleitung für GÜDE GAB 12V-1A und GAB 12V-4A Automatik-Batterieladegerät
Schnellstart-Anleitung und vollständiger Leitfaden für das GÜDE GAB 12V-1A und GAB 12V-4A Batterieladegerät. Erfahren Sie alles über den Ladevorgang, Fehlercodes, Sicherheitshinweise und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Betriebsanleitung für die GÜDE Automatik-Batterieladegeräte GAB 12V-1A (85144) und GAB 12V-4A (85145). Die Geräte sind ausschließlich zum Laden von Fahrzeugbatterien (Blei-Säure, Gel, AGM, Nass, MF, LiFePO4) bestimmt. Sie sind nicht für NiCd- oder NiMH-Akkus geeignet.
Sicherheitshinweise
- Gefahr durch elektrischen Strom: Betreiben Sie das Gerät niemals mit beschädigtem Kabel oder Stecker.
- Brand- und Explosionsgefahr: Beim Laden entsteht Knallgas. Feuer, Funken, offenes Licht und Rauchen sind streng verboten. Sorgen Sie für ausreichende Belüftung.
- Schutzausrüstung: Tragen Sie beim Umgang mit Batterien Schutzbrille und Schutzhandschuhe. Batteriesäure ist stark ätzend.
- Erste Hilfe: Bei Säurespritzern in den Augen sofort mit klarem Wasser spülen und einen Arzt aufsuchen.
Inbetriebnahme und Ladevorgang
Wichtige Reihenfolge beim Anschließen:
- Stecken Sie das Ladegerät in eine Netzsteckdose.
- Wählen Sie den gewünschten Modus (nur bei GAB 12V-4A).
- Verbinden Sie zuerst die rote Batterieklemme mit dem Pluspol der Batterie.
- Verbinden Sie die schwarze Batterieklemme mit dem Minuspol der Batterie (bei eingebauter Batterie mit der Karosserie, entfernt von Batterie und Kraftstoffleitung).
Nach dem Laden:
- Ziehen Sie das Ladegerät aus der Steckdose.
- Entfernen Sie erst die schwarze Klemme von der Karosserie und dann die rote Klemme von der Batterie.
Fehlerbehebung

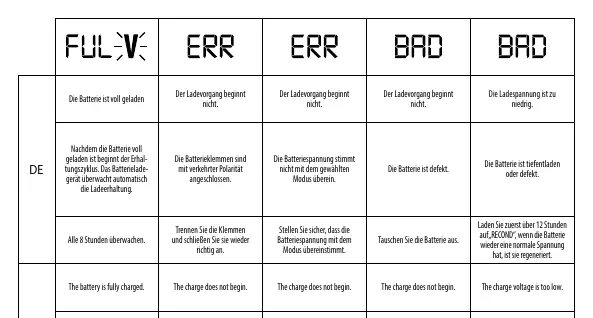

Das Display zeigt Fehlercodes an, um Probleme zu identifizieren:
- ERR: Die Batterieklemmen sind falsch angeschlossen (Polarität prüfen) oder die Batteriespannung stimmt nicht mit dem gewählten Modus überein.
- BAD: Die Batterie ist defekt oder tiefentladen. Versuchen Sie eine 12-stündige Ladung im RECOND-Modus.
Wartung und Pflege
Vor allen Arbeiten am Gerät den Netzstecker ziehen. Halten Sie die Anschlusszangen und die Batterieoberfläche sauber. Reinigen Sie das Gerät nur mit einem trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, die Kunststoffteile beschädigen könnten.
Technische Daten
Die Geräte sind für 220-240 V / 50 Hz ausgelegt. Das Modell GAB 12V-1A unterstützt Batterien von 4-30 Ah, das Modell GAB 12V-4A unterstützt Batterien von 4-120 Ah.
Praktische Hilfe
Typische Probleme
Display zeigt 'ERR'
Batterieklemmen sind mit verkehrter Polarität angeschlossen oder die Batteriespannung stimmt nicht mit dem gewählten Modus überein. Klemmen korrekt anschließen oder Modus prüfen.
Display zeigt 'BAD'
Batterie ist defekt oder tiefentladen. Laden Sie die Batterie für über 12 Stunden im 'RECOND'-Modus, um sie ggf. zu regenerieren.
Vor der Verwendung
- Sichtprüfung des Netzkabels und Steckers auf Beschädigungen.
- Sicherstellen, dass das Fahrzeug ausgeschaltet ist (Zündung aus).
- Batterietyp prüfen (PB, GEL, AGM, WET, MF, LiFePO4).
- Schutzbrille und Schutzhandschuhe anlegen.
- Für ausreichende Belüftung am Ladeort sorgen.
Technische Daten in der Praxis
- Nennkapazität
- Der unterstützte Kapazitätsbereich der Batterie (4-30 Ah für 1A-Modell, 4-120 Ah für 4A-Modell).
- Schutzklasse II
- Das Gerät verfügt über eine verstärkte oder doppelte Isolierung und benötigt keinen Schutzleiteranschluss.
Abbildungen und Diagramme

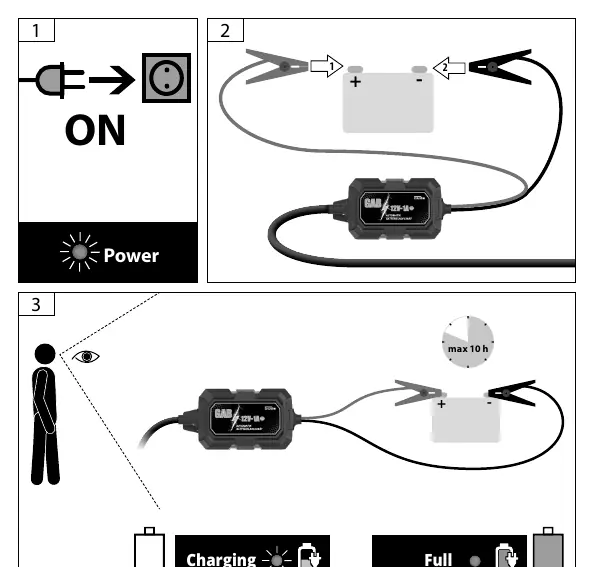

- Anschlussreihenfolge: Erst rote Klemme an Pluspol, dann schwarze Klemme an Minuspol (oder Karosserie).
- Trennreihenfolge: Erst schwarze Klemme von Karosserie, dann rote Klemme von Batterie.
Modellkompatibilität
- Nicht geeignet für NiCd- oder NiMH-Akkus.
- LiFePO4-Batterien nur mit Modell GAB 12V-4A (85145) laden.
