Installationsanleitung für die Golden Lighting 0511-BA3 Malta 3-flammige Wandleuchte
Dieser Leitfaden bietet eine schnelle Übersicht zur Installation der Golden Lighting 0511-BA3 Wandleuchte, einschließlich Verdrahtungsschemata, Montageanweisungen und Sicherheitshinweisen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung dient der fachgerechten Installation der Golden Lighting 0511-BA3 Wandleuchte. Die Installation muss zwingend durch einen qualifizierten Elektriker erfolgen. Vor Beginn der Arbeiten ist die Stromzufuhr am Sicherungskasten vollständig zu unterbrechen.
Vorbereitung der Installation
Entfernen Sie vorsichtig alle Teile aus der Verpackung. Stellen Sie sicher, dass die alte Halterung entfernt wurde. Die Montageplatte (A) verfügt über mehrere Gewindelöcher und zwei Sätze Montageschrauben (B & C). Richten Sie die Montageplatte an der Anschlussdose aus und befestigen Sie diese sicher mit den Schrauben (C).
Anschluss der Kabel
Lassen Sie das Gewicht der Leuchte während der Verdrahtung von einer zweiten Person stützen. Verbinden Sie die Kabel der Leuchte mit den Stromkabeln aus der Wand:
- Phase (Hot): Glattes Kabel, schwarz oder transparent mit schwarzem Innenfaden.
- Neutralleiter (Neutral): Geripptes Kabel, weiß oder transparent mit weißem Innenfaden.
- Erdung (Ground): Kupfer, blankes Metall, grün oder transparent mit grünem Innenfaden.
Verdrehen Sie die Kabelenden und sichern Sie diese mit Kabelverbindern. Falls kein Erdungskabel aus der Wand vorhanden ist, nutzen Sie die Erdungsschraube (E) an der Montagehalterung.
Abschluss der Montage
Platzieren Sie die Rückplatte (D) über der Montageplatte (A) und sichern Sie diese mit den Zierschrauben (F). Setzen Sie die Glasschirme (H) auf die Fassungen (G) und fixieren Sie diese mit der Fassungsabdeckung (I) und dem Fassungsring (J). Setzen Sie die Leuchtmittel ein (nicht im Lieferumfang enthalten) und achten Sie darauf, die maximale Wattzahl nicht zu überschreiten.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Kein Erdungskabel in der Anschlussdose vorhanden.
Befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) an der Montagehalterung.
Leuchte hängt schief.
Richten Sie die Rückplatte (D) während der Montage an der Montageplatte (A) aus und ziehen Sie die Zierschrauben (F) gleichmäßig fest.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Alte Halterung vollständig entfernen.
- Zweite Person zur Unterstützung bei der Montage bereithalten.
- Passende Leuchtmittel gemäß Spezifikation bereitlegen.
- Kabelidentifikation (Phase, Neutral, Erde) prüfen.
Technische Daten in der Praxis
- Maximale Wattzahl
- Darf nicht überschritten werden, um Überhitzung zu vermeiden.
- Erdungsschraube (E)
- Dient zur sicheren Erdung, falls kein Haus-Erdungskabel vorhanden ist.
Abbildungen und Diagramme

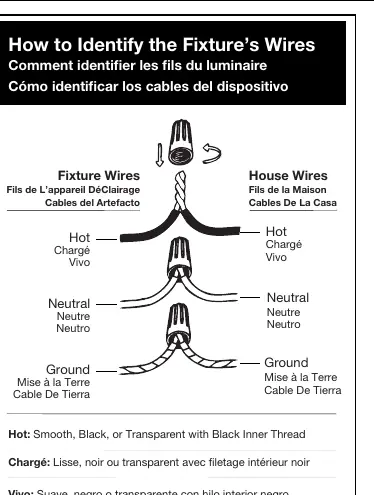

- Die Abbildung zeigt die korrekte Zuordnung der Kabel: Phase auf Phase, Neutral auf Neutral, Erde auf Erde.
- Die Montagezeichnung verdeutlicht die Reihenfolge: Montageplatte (A) -> Rückplatte (D) -> Zierschrauben (F) -> Fassung (G) -> Schirm (H) -> Fassungsring (J).
Modellkompatibilität
- Nur für die Verwendung mit den spezifizierten Leuchtmitteln geeignet.
- Installation muss durch einen akkreditierten Fachmann erfolgen.
