Montageanleitung für die 3-flammige Pendelleuchte Jules 0892-3P von Golden Lighting
Schnellstartanleitung für die Montage und den elektrischen Anschluss der 3-flammigen Pendelleuchte Jules 0892-3P. Enthält wichtige Sicherheitshinweise, Verdrahtungsdiagramme und Tipps zur optimalen Aufhängungshöhe.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung dient der fachgerechten Montage und dem elektrischen Anschluss der 3-flammigen Pendelleuchte Jules 0892-3P. Die Installation muss zwingend durch eine qualifizierte Elektrofachkraft erfolgen. Vor Beginn der Arbeiten ist die Stromzufuhr am Sicherungskasten vollständig zu unterbrechen.
Vorbereitung der Installation
Entfernen Sie vorsichtig alle Teile aus der Verpackung. Stellen Sie sicher, dass die Montagehalterung (A) sicher an der Anschlussdose befestigt ist. Testen Sie die gewünschte Höhe der Leuchte, indem Sie die Baldachin-Abdeckung (G) über die montierte Schlaufe (H) führen und die Länge des Nippels (F) entsprechend anpassen.
Montage der Leuchte
- Montieren Sie den äußeren Käfig, indem Sie die Arme (Q) in den Körper einhaken und mit den Muttern (P) und Dichtungen sichern.
- Verschrauben Sie den Nippel (M) mit der Kupplung (R1) und befestigen Sie die Kappen (O, N) sowie die obere Schlaufe (L).
- Passen Sie die Kettenlänge (J) an die gewünschte Aufhängungshöhe an und entfernen Sie bei Bedarf überschüssige Kettenglieder mit einer Zange.
- Verbinden Sie die Kette mit den Kettengliedern (K) an der oberen Schlaufe (L) und der Baldachin-Schlaufe (H).
Elektrischer Anschluss
Lassen Sie das Gewicht der Leuchte während der Verkabelung von einer zweiten Person stützen. Verbinden Sie die Kabel gemäß dem beiliegenden Diagramm:
- Phase (Hot): Glattes, schwarzes oder transparentes Kabel mit schwarzer Innenader.
- Neutralleiter (Neutral): Geripptes, weißes oder transparentes Kabel mit weißer Innenader.
- Schutzleiter (Ground): Kupfer, blankes Metall, grünes oder transparentes Kabel mit grüner Innenader.
Verdrillen Sie die Kabelenden und sichern Sie diese mit den mitgelieferten Kabelverbindern. Falls kein Haus-Schutzleiter vorhanden ist, muss das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montagehalterung befestigt werden.
Abschluss der Installation
Schieben Sie den Baldachin (G) an die Decke und sichern Sie ihn mit dem Kragen (I). Montieren Sie die unteren Kappen (S, W) und den Endknopf (X). Setzen Sie die Leuchtmittel (nicht im Lieferumfang enthalten) gemäß den Spezifikationen ein. Achten Sie darauf, die maximal zulässige Wattzahl nicht zu überschreiten.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Leuchte hängt schief oder nicht auf der gewünschten Höhe.
Passen Sie die Länge des Nippels (F) an der Montagehalterung an oder kürzen Sie die Kette (J) durch Entfernen einzelner Glieder.
Kein Erdungskabel in der Anschlussdose vorhanden.
Befestigen Sie das Erdungskabel der Leuchte direkt an der Erdungsschraube (E) an der Montagehalterung.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten.
- Montagehalterung (A) fest mit der Anschlussdose verschrauben.
- Kettenlänge (J) vor der endgültigen Verkabelung anpassen.
- Kabelverbindungen (Phase, Neutral, Erde) gemäß Anleitung prüfen.
- Maximale Wattzahl der Leuchtmittel beachten.
Technische Daten in der Praxis
- Maximale Wattzahl
- Darf nicht überschritten werden, um Überhitzung und Brandgefahr zu vermeiden.
- Erdungsschraube (E)
- Sicherer Punkt zur Erdung der Leuchte, falls kein Hausanschluss vorhanden ist.
Abbildungen und Diagramme

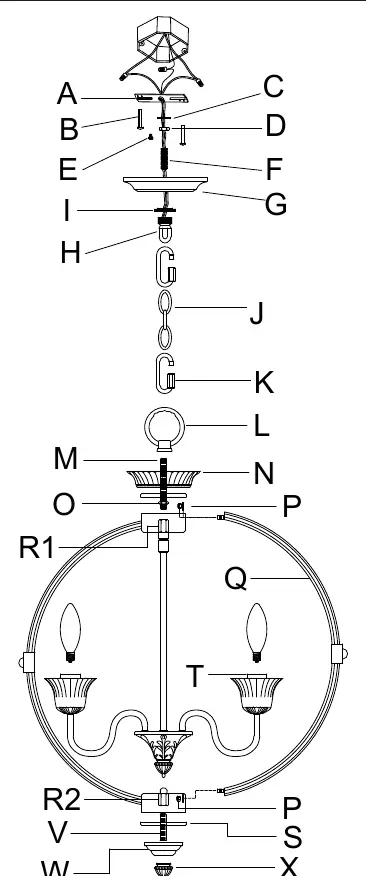

- Die Explosionszeichnung zeigt die Reihenfolge der Montage von der Deckenhalterung (A) bis zum Endknopf (X).
- Das Verdrahtungsdiagramm verdeutlicht die Zuordnung von Leuchtenkabeln zu Hauskabeln (Phase, Neutral, Erde).
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Installation durch qualifiziertes Fachpersonal erforderlich.
