Installationsanleitung für die Golden Lighting 0316-M1L Standard-Pendelleuchte
Erfahren Sie, wie Sie die Golden Lighting 0316-M1L Pendelleuchte sicher installieren. Diese Anleitung enthält wichtige Schritte zur Montage, zum elektrischen Anschluss und zur korrekten Platzierung über Kücheninseln oder Esstischen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung dient der fachgerechten Installation der Golden Lighting 0316-M1L Pendelleuchte. Die Installation muss zwingend durch einen qualifizierten Elektrofachmann erfolgen. Vor Beginn der Arbeiten ist die Stromzufuhr am Sicherungskasten zu unterbrechen. Achten Sie darauf, nur die spezifizierten Leuchtmittel zu verwenden und die maximale Wattzahl nicht zu überschreiten.
Vorbereitung der Installation
Entfernen Sie die Leuchte vorsichtig aus der Verpackung. Stellen Sie sicher, dass alle Teile aus dem gelben Beutel vorhanden sind. Demontieren Sie die alte Leuchte und die alte Montagehalterung. Befestigen Sie die neue Montagehalterung (A) mit den Schrauben (B) an der Anschlussdose.
Montage der Leuchte
- Schrauben Sie den Baldachin-Ring (I) vom Baldachin-Haken (H) ab.
- Testen Sie die Höhe, indem Sie den Baldachin (G) über den Haken (H) führen. Etwa die Hälfte der Gewinde des Hakens sollten sichtbar sein.
- Schrauben Sie die obere Schlaufe (L) auf den Nippel des Leuchtenkörpers.
- Verbinden Sie die Kette (J) mithilfe der Kettenglieder (K) mit der oberen Schlaufe (L) und dem Baldachin-Haken (H).
- Führen Sie die Kabel durch die Kette, den Baldachin-Ring (I), den Haken (H) und den Baldachin (G).
Elektrischer Anschluss
Lassen Sie die Leuchte während des Anschlusses von einer zweiten Person halten. Verbinden Sie die Kabel gemäß dem Schaltplan:
- Phase (Hot): Glattes, schwarzes oder transparentes Kabel mit schwarzer Innenader.
- Neutralleiter (Neutral): Geripptes, weißes oder transparentes Kabel mit weißer Innenader.
- Schutzleiter (Ground): Kupfer, blankes Metall, grünes oder transparentes Kabel mit grüner Innenader.
Verdrillen Sie die Kabelenden und sichern Sie diese mit den mitgelieferten Kabelverbindern. Falls kein Schutzleiter aus der Wand kommt, befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) der Montagehalterung.
Abschluss der Installation
Schieben Sie den Baldachin (F) an die Decke und sichern Sie ihn mit dem Baldachin-Ring (I). Befestigen Sie die Zierschrauben (G). Setzen Sie den Metallschirm (N) auf die Fassung (M) und sichern Sie ihn mit der Fassungsabdeckung (O). Setzen Sie ein geeignetes Leuchtmittel ein und schalten Sie den Strom wieder ein.
Herstellerinformationen
Golden Lighting
Praktische Hilfe
Typische Probleme
Kein Schutzleiter in der Anschlussdose vorhanden
Befestigen Sie das Erdungskabel der Leuchte an der Erdungsschraube (E) an der Montagehalterung.
Baldachin sitzt nicht bündig an der Decke
Justieren Sie die Höhe des Nippels (F) und des Baldachin-Hakens (H) erneut, bis der Baldachin fest an der Decke anliegt.
Vor der Verwendung
- Strom am Sicherungskasten ausschalten
- Alle Teile aus dem gelben Beutel bereitlegen
- Geeignetes Leuchtmittel (nicht im Lieferumfang) bereithalten
- Zweite Person zur Unterstützung bei der Montage hinzuziehen
Technische Daten in der Praxis
- Empfohlene Höhe über Kücheninsel
- Mindestens 30 Zoll (ca. 76 cm) über der Arbeitsplatte.
- Empfohlene Höhe über Esstisch
- Mindestens 30 Zoll (ca. 76 cm) über der Tischoberfläche.
- Abstand in offenen Bereichen
- Die Unterseite sollte mindestens 7,5 Fuß (ca. 2,3 m) vom Boden entfernt hängen.
Abbildungen und Diagramme

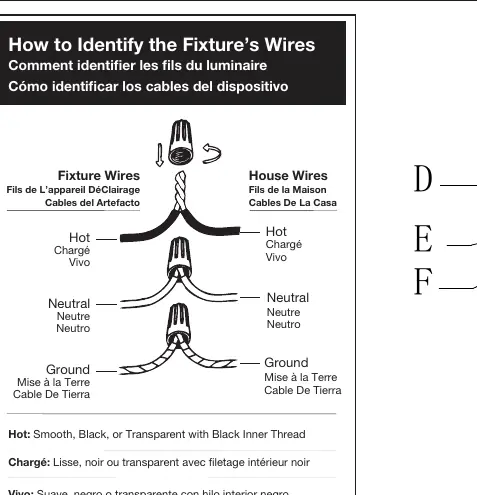

- Die Abbildung zeigt die korrekte Identifizierung der Kabel: Phase (schwarz/glatt), Neutralleiter (weiß/gerippt) und Schutzleiter (grün/Kupfer).
- Die Explosionszeichnung zeigt die Reihenfolge der Montage von der Deckenhalterung (A) bis zum Leuchtmittel.
Modellkompatibilität
- Verwenden Sie nur Leuchtmittel, die den Spezifikationen der Leuchte entsprechen.
- Überschreiten Sie niemals die maximal zulässige Wattzahl.
