Installationsanleitung für Goldair Ceramic Wall Heater
Erfahren Sie, wie Sie Ihren Goldair Ceramic Wall Heater sicher installieren. Diese Anleitung enthält wichtige Abstandsmaße, Montageschritte und Sicherheitshinweise für eine korrekte Wandmontage.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Goldair Ceramic Wall Heater muss zwingend an einer hitzebeständigen Wand montiert werden. Wichtige Abstände sind 1,8 m zum Boden, 300 mm zur Decke und 200 mm zu den Seiten. Das Gerät darf nicht abgedeckt werden und der Lüfter läuft nach dem Ausschalten zur Kühlung nach. S. 1, 2
Wichtigste Schritte
- Wandmontage durchführen S. 2
Erste Inbetriebnahme
- Verpackung entfernen und sicherstellen, dass die Wand hitzebeständig ist. S. 1
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Lüfter läuft nach dem Ausschalten weiter
Normaler Kühlvorgang, nicht am Wandschalter ausschalten.
S. 1Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Abstand Boden | 1,8 m | Mindestabstand zum Boden | S. 1, 2 |
| Abstand Decke | 300 mm | Mindestabstand zur Decke | S. 1, 2 |
| Abstand Seiten | 200 mm | Mindestabstand zu Wänden/Objekten | S. 1, 2 |
| Abstand brennbare Materialien | 1,0 m | Mindestabstand vom Luftauslass | S. 1, 2 |
Wo es im PDF steht
- Sicherheitshinweise und Abstände S. 1
- Installationsanforderungen und Montage S. 2
Inhaltsverzeichnis
Wichtige Informationen zur Installation
Bevor Sie den Goldair Ceramic Wall Heater in Betrieb nehmen, lesen Sie diese Anleitung sorgfältig durch. Das Gerät ist ausschließlich für die Wandmontage konzipiert und muss auf einer hitzebeständigen Wand installiert werden, die den geltenden Bauvorschriften entspricht.
Wichtiger Hinweis zum Betrieb: Wenn das Gerät ausgeschaltet wird, läuft der Lüfter für eine kurze Zeit weiter, obwohl die Heizelemente bereits abgeschaltet sind. Dies dient dem Schutz der internen Komponenten. Schalten Sie das Gerät während dieser Zeit nicht am Wandschalter aus.
Sicherheitsvorkehrungen
- Decken Sie das Gerät niemals ab und schränken Sie den Luftstrom nicht ein, da dies die thermische Sicherung auslösen kann.
- Platzieren Sie das Gerät nicht in der Nähe von Strahlungswärmequellen.
- Es wird empfohlen, das Gerät direkt an eine Wandsteckdose anzuschließen. Steckdosenleisten sind für Hochleistungsgeräte oft nicht ausgelegt.
- Verlegen Sie das Netzkabel nicht hinter dem Heizgerät.
- Montieren Sie das Gerät nicht direkt über oder unter einer Steckdose.
- Montieren Sie das Gerät nicht über einer Tür.
Installationsanforderungen (Abstände)
Um einen sicheren Betrieb zu gewährleisten, müssen folgende Mindestabstände eingehalten werden:
- Boden: Mindestens 1,8 m Abstand.
- Decke: Mindestens 300 mm Abstand.
- Seiten: Mindestens 200 mm Abstand zu Wänden oder Objekten.
- Unterseite: Mindestens 300 mm Abstand zu Hindernissen (z. B. Regale, Bilder).
- Luftauslass: Mindestens 1,0 m Abstand zu brennbaren Materialien (Textilien, Vorhänge).
Montageanleitung
- Messen Sie den Abstand zwischen den Befestigungslöchern auf der Rückseite des Geräts und markieren Sie diese Positionen an der Wand. Stellen Sie sicher, dass die Markierungen waagerecht sind.
- Bohren Sie Löcher mit dem passenden Durchmesser für die Dübel.
- Setzen Sie die Dübel ein und drehen Sie zwei Schrauben in die Dübel.
- Lassen Sie die Schraubenköpfe etwa 10 mm aus der Wand herausragen.
- Hängen Sie das Heizgerät auf die Schrauben und schieben Sie es nach rechts und dann nach unten, um es an der Wand zu arretieren.
Fernbedienung und Reichweite
Die Fernbedienung und der Halter können seitlich des Produkts oder an gegenüberliegenden Wänden im Raum platziert werden. Die Reichweite variiert je nach Winkel:
- Direkt von vorne: 9 m
- 45°-Winkel: 5 m
- 30°-Winkel: 4 m
- An der gleichen Wand (wenn am Halter befestigt): 2 m
Praktische Hilfe
Typische Probleme
Der Lüfter läuft nach dem Ausschalten weiter.
Dies ist ein normaler Vorgang zum Schutz der internen Komponenten. Schalten Sie das Gerät nicht am Wandschalter aus, während der Lüfter läuft.
Das Gerät schaltet sich ab oder überhitzt.
Überprüfen Sie, ob der Luftstrom blockiert ist oder ob das Gerät abgedeckt wurde. Stellen Sie sicher, dass die Mindestabstände eingehalten werden.
Vor der Verwendung
- Entfernen Sie sämtliches Verpackungsmaterial.
- Prüfen Sie, ob die Wand hitzebeständig ist.
- Stellen Sie sicher, dass keine Hindernisse innerhalb der Mindestabstände vorhanden sind.
- Prüfen Sie die Position der Steckdose (seitlich des Geräts empfohlen).
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- 1,8 m Bodenabstand
- Mindesthöhe für die Montage über dem Boden.
- 1,0 m Sicherheitsabstand
- Mindestabstand vom Luftauslass zu brennbaren Materialien wie Vorhängen.
- 10 mm Schraubenabstand
- Die Schrauben müssen 10 mm aus der Wand herausragen, um das Gerät sicher zu arretieren.
Abbildungen und Diagramme

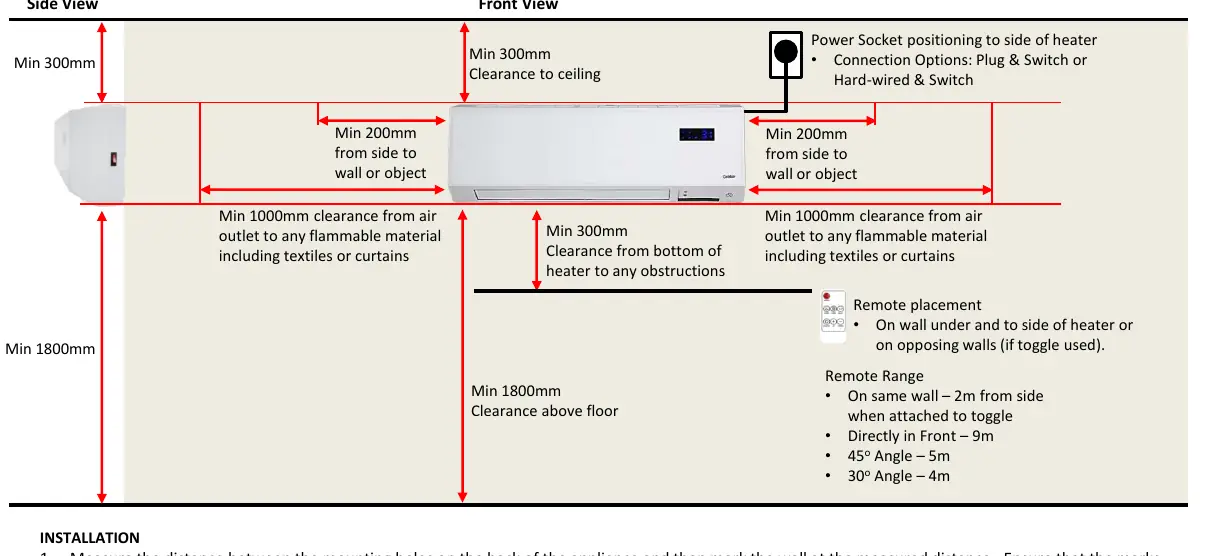

- Die Installationsgrafik zeigt die Seiten- und Vorderansicht mit allen erforderlichen Abständen.
- Die Grafik verdeutlicht die Positionierung der Steckdose seitlich des Geräts.
Modellkompatibilität
- Nur für die Wandmontage geeignet.
- Nicht direkt über oder unter einer Steckdose montieren.
