Bedienungsanleitung für Goal Zero Yeti 1000X Powerstation
Erfahren Sie, wie Sie Ihre Goal Zero Yeti 1000X Powerstation sicher aufladen, bedienen und warten. Detaillierte Anleitung zu Anschlüssen, LCD-Anzeige, Fehlerbehebung und optimaler Nutzung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Die Goal Zero Yeti 1000X ist eine leistungsstarke tragbare Powerstation. Vor der ersten Verwendung oder Lagerung muss das Gerät vollständig aufgeladen werden. Es wird empfohlen, die Powerstation bei Nichtgebrauch an eine Stromquelle angeschlossen zu lassen, um die Akkugesundheit zu erhalten. Achten Sie bei der Verwendung von Solarmodulen darauf, dass die Eingangsspannung 50V nicht überschreitet, da dies das Gerät beschädigen kann. Betreiben Sie das Gerät nur in gut belüfteten Bereichen und halten Sie es trocken.
Geräteübersicht und Anschlüsse
Das Gerät verfügt über verschiedene Eingangs- und Ausgangsanschlüsse:
- Eingänge: 8mm-Eingang für Solarmodule oder Netzteil, Anderson Power Pole (HPP) Eingang für Solarmodule (bis 600W).
- Ausgänge: 12V-Ausgänge, USB-A (5V, 2.4A), USB-C (5-12V, 3A), USB-C PD (5-20V, 3A), 120V AC-Wechselstromausgänge (reiner Sinus).
- Bedienung: Über die Tasten oberhalb der Anschlüsse werden diese aktiviert. Eine weiße LED zeigt an, dass der Anschluss aktiv ist.
Aufladen der Powerstation
Es gibt drei Hauptmethoden zum Aufladen:
- Netzsteckdose: Verwendung des mitgelieferten 120W AC-Netzteils. Ladezeit ca. 9 Stunden.
- Solarmodule: Anschluss über 8mm-Port (max. 150W) oder HPP-Port (max. 600W). Achten Sie auf die 50V-Spannungsgrenze.
- Fahrzeug: Über den 12V-Ausgang des Fahrzeugs (erfordert optionales 12V-Ladekabel).
Während des Ladevorgangs blinken die Batteriesegmente im Display. Sobald alle Segmente dauerhaft leuchten, ist das Gerät vollständig geladen.
LCD-Display und Bedienung
Das Display zeigt wichtige Informationen an:
- INPUT: Aktuelle Eingangsleistung in Watt.
- OUTPUT: Aktuelle Ausgangsleistung der angeschlossenen Geräte.
- TIME TO EMPTY/FULL: Geschätzte Zeit bis zur vollständigen Entladung oder Ladung.
- BATTERY LEVEL: Akkustand in 5 Segmenten (20%-100%).
Die Tasten LIGHT (Display-Hintergrundbeleuchtung) und UNIT (Durchschalten der Einstellungen) steuern die Anzeige. Ein gleichzeitiges Halten von UNIT und INFO für 5 Sekunden führt einen Werksreset durch.
Wartung und Lagerung
Um die Lebensdauer des Akkus zu maximieren:
- Halten Sie das Gerät bei Nichtgebrauch an einer Stromquelle angeschlossen.
- Wenn dies nicht möglich ist, laden Sie das Gerät alle 3-6 Monate vollständig auf.
- Lagern Sie das Gerät an einem kühlen, trockenen Ort.
- Bei längerer Nichtbenutzung können mehrere Ladezyklen erforderlich sein, um die Genauigkeit der Akkustandsanzeige wiederherzustellen.
Fehlerbehebung
Bei Problemen beachten Sie folgende Hinweise:
- Gerät reagiert nicht: Führen Sie einen Reset durch (Tasten Units + Info für 3-5 Sekunden halten).
- OVERLOAD (Überlast): Die Leistungsaufnahme der angeschlossenen Geräte übersteigt das Limit. Rote LED am Port leuchtet.
- HOT/COLD Symbole: Das Gerät ist zu heiß oder zu kalt für den sicheren Betrieb. Lassen Sie es abkühlen oder aufwärmen.
- Batterie-Symbol: Kontaktieren Sie den Kundendienst.
Praktische Hilfe
Typische Probleme
Gerät reagiert nicht oder zeigt ungewöhnliches Verhalten
Führen Sie einen Reset durch, indem Sie die Tasten 'Units' und 'Info' für 3 Sekunden gedrückt halten.
Überlastung (Overload)
Die angeschlossenen Geräte verbrauchen zu viel Strom. Prüfen Sie die maximale Leistung der Anschlüsse und trennen Sie Geräte.
Thermometer-Symbol (HOT/COLD)
Das Gerät befindet sich außerhalb des Betriebstemperaturbereichs. Lassen Sie das Gerät abkühlen oder aufwärmen.
Gerät lädt nicht auf 100% (bleibt bei 95%)
Dies ist normal, um den Akku zu schonen. Zyklieren Sie den Akku einige Male, damit sich die Ladeparameter kalibrieren.
Vor der Verwendung
- Laden Sie das Gerät vor der ersten Verwendung vollständig auf.
- Stellen Sie sicher, dass die Belüftungsöffnungen nicht blockiert sind.
- Prüfen Sie bei Solarmodulen, dass die Gesamtspannung 50V nicht überschreitet.
- Verwenden Sie nur kompatible Kabel und Zubehör.
- Halten Sie das Gerät trocken und fern von Feuchtigkeit.
Technische Daten in der Praxis
- 983Wh Kapazität
- Die gespeicherte Energiemenge. Ein 100W Gerät läuft theoretisch ca. 9-10 Stunden.
- 1500W AC Inverter
- Maximale Dauerleistung für Wechselstromgeräte (3000W kurzzeitige Spitzenlast).
- 600W Solar-Eingang
- Maximale Ladeleistung über den HPP-Port.
Abbildungen und Diagramme

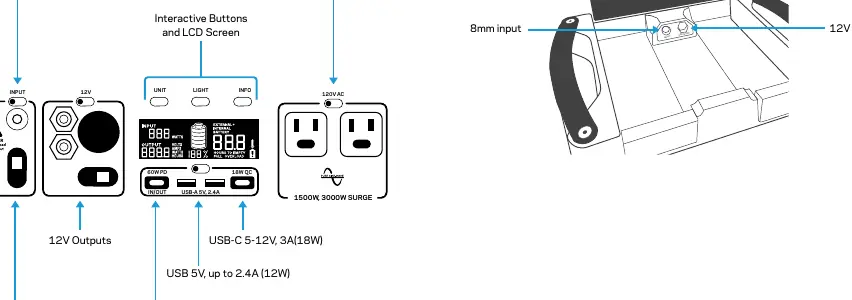

- Die Vorderseite zeigt die Eingangs- und Ausgangsanschlüsse sowie das LCD-Display.
- Das Display zeigt Eingangsleistung, Ausgangsleistung, Zeit bis leer/voll und Akkustand.
- Die Tasten für die Anschlüsse befinden sich direkt über den jeweiligen Ports.
Modellkompatibilität
- Solarmodule von Drittanbietern müssen unter 50V bleiben.
- Ältere Goal Zero Zubehörteile sind möglicherweise nicht mit der Yeti X Serie kompatibel.
- Das Gerät ist nicht für den Betrieb unter Gefrierpunkt ohne Isolierung ausgelegt.
