Installationsanleitung für GM Lighting ChromaDim 4 Zoll 10W Downlight
Erfahren Sie, wie Sie das GM Lighting ChromaDim 4 Zoll 10W Downlight sicher installieren und anschließen. Diese Anleitung enthält Schritte zur Verkabelung, Lochbohrung und Systemkonfiguration.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Die Installation sollte von einem qualifizierten und lizenzierten Elektriker durchgeführt werden. Stellen Sie sicher, dass alle Systemkomponenten kompatibel sind und nicht mit Produkten anderer Hersteller kombiniert werden. Der Wandschalter und der LED-Treiber müssen gemäß den geltenden elektrischen Vorschriften (NEC oder lokale Vorschriften) geerdet sein. Das Downlight ist IC-zertifiziert.

Vorbereitung und Werkzeuge
Bevor Sie beginnen, schalten Sie den Strom ab und stellen Sie sicher, dass Sie die richtigen Kabel verwenden. Folgende Werkzeuge werden benötigt:
- Lochsäge oder Schlüssellochsäge (für 5-1/2 Zoll Durchmesser)
- Kreuzschlitzschraubendreher
Schritt-für-Schritt-Installation


- Vorbereitung: Machen Sie sich mit der Leuchte vertraut. Sie verfügt über Kabelenden und Schnellanschlüsse. Nicht verwendete Anschlüsse können in der Anschlussdose verstaut werden.
- Loch bohren: Bestimmen Sie die Position der Leuchte und zeichnen Sie einen Kreis mit einem Durchmesser von 5-1/2 Zoll (ca. 14 cm) auf die Oberfläche. Schneiden Sie das Loch mit einer Lochsäge aus.
- Verkabelung: Verbinden Sie für die erste Leuchte die weißen, roten und grünen Kabel des ChromaDim-Treibers mit den entsprechenden Kabeln der Leuchte. Verwenden Sie dazu die mitgelieferten Wago-Klemmen.
- Einbau: Drücken Sie die Federklemmen zusammen und schieben Sie die Leuchte in das Deckenloch. Prüfen Sie auf einen festen Sitz.
- Weitere Leuchten: Für zusätzliche Leuchten verwenden Sie die Schnellanschlüsse, um weitere Einheiten in den Stromkreis einzubinden.
Verkabelung und Systemkapazität
Sie können bis zu 5 ChromaDim 10W Downlights an einem Strang installieren (insgesamt 50 Watt). Achten Sie bei der Planung auf ausreichend Abstand zwischen den Leuchten. Die Verkabelung erfolgt als 3-Draht-System (Rot, Grün, Weiß) zwischen dem ChromaDim-Treiber und den Leuchten.

Praktische Hilfe
Typische Probleme
Prüfen Sie die Federklemmen und stellen Sie sicher, dass diese beim Einsetzen korrekt zusammengedrückt und nach dem Einsetzen vollständig entfaltet sind.
Stellen Sie sicher, dass die Farben (Rot, Grün, Weiß) zwischen Treiber und Leuchte korrekt zugeordnet sind. Verwenden Sie die mitgelieferten Wago-Klemmen für eine sichere Verbindung.
Vor der Verwendung
- Stromversorgung vor Beginn der Arbeiten ausschalten
- Lokale elektrische Vorschriften prüfen
- Geeignete Kabel mit korrekter Nennleistung verwenden
- Lochdurchmesser von 5-1/2 Zoll (ca. 14 cm) exakt einhalten
Technische Daten in der Praxis
- Lochdurchmesser
- 5-1/2 Zoll (ca. 14 cm) für den Deckenausschnitt.
- Maximale Kapazität
- Bis zu 5 Einheiten (50W gesamt) pro Treiber-Strang.
Abbildungen und Diagramme
- Fig. 1 zeigt die Komponenten der Leuchte inklusive Federklemmen und Anschlussdose.
- Fig. 3 und 4 illustrieren die korrekte Verkabelung mit den Wago-Klemmen und das Einsetzen in die Decke.

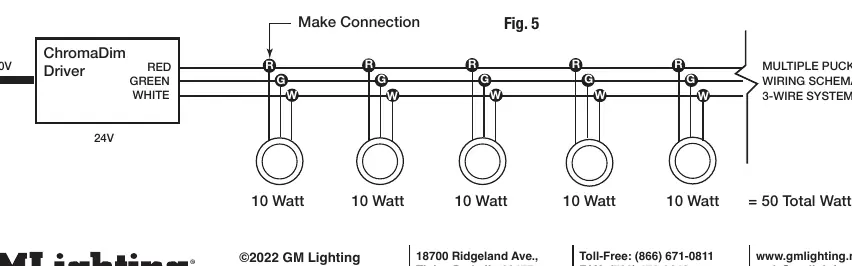

- Fig. 5 zeigt das Schaltbild für die Reihenschaltung von bis zu 5 Leuchten an einem Treiber.
Modellkompatibilität
- Nur mit GM Lighting ChromaDim-Komponenten verwenden.
- Nicht mit Produkten anderer Hersteller kombinieren.
- Nur in Umgebungen mit zulässiger Umgebungstemperatur installieren.
