Bedienungsanleitung für Globe ROCKHILL 1-Light LED Vanity mit bewegungsaktiviertem...
Schnellstartanleitung für die Globe ROCKHILL LED-Wandleuchte mit integriertem Nachtlicht. Enthält Installationsschritte, technische Daten, Sicherheitsanweisungen und Tipps zur Fehlerbehebung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur sicheren Installation und Bedienung der Globe ROCKHILL 1-Light LED-Wandleuchte mit bewegungsaktiviertem Nachtlicht. Vor Beginn der Arbeiten muss die Stromzufuhr am Hauptschalter oder Sicherungskasten unterbrochen werden. Die Leuchte verfügt über ein nicht austauschbares integriertes LED-Leuchtmittel.
Elektrische Installation
Stellen Sie sicher, dass der Wandschalter auf OFF steht. Schalten Sie die Stromversorgung am Hauptschalter oder Sicherungskasten vollständig aus. Die Installation erfordert grundlegende Kenntnisse der Elektrik; bei Unsicherheit sollte ein qualifizierter Elektriker hinzugezogen werden.
Installationsschritte
- Entfernen Sie die Montageplatte (A) von der Leuchte (1), indem Sie die dekorativen Muttern (D) lösen. Entfernen Sie die Kunststoffisolierung von der Leuchte.
- Befestigen Sie die Montageplatte (A) mit den Schrauben (B) an der Anschlussdose.
- Verbinden Sie die Kabel: Grün/Kupfer (Erde) mit dem Erdungskabel der Dose, Weiß (Neutral) mit dem weißen Kabel der Dose und Schwarz (Phase) mit dem schwarzen Kabel der Dose. Verwenden Sie die mitgelieferten Kabelverbinder (C).
- Richten Sie die Leuchte auf der Montageplatte aus und sichern Sie diese mit den dekorativen Muttern (D).
- Setzen Sie den Glasschirm (2) auf und sichern Sie ihn mit dem Fassungsring (E).
Funktion des Nachtlichts
Das Nachtlicht aktiviert sich automatisch bei Bewegung, sofern das Hauptlicht ausgeschaltet ist. Es schaltet sich 5 Minuten nach der letzten Bewegungserkennung automatisch aus. Der integrierte Lithium-Akku lädt sich automatisch auf, wenn das Hauptlicht eingeschaltet ist (Ladezeit ca. 4,5 Stunden, Akkulaufzeit ca. 4,5 Stunden).

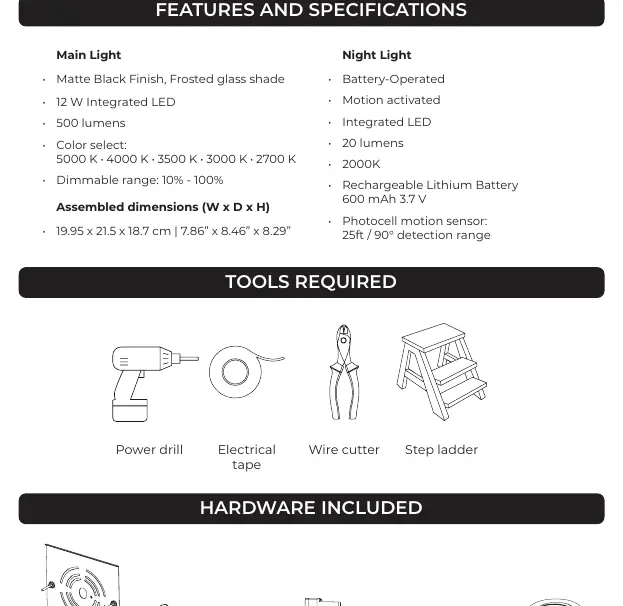

Technische Daten
- Hauptlicht: 12 W integrierte LED, 500 Lumen, dimmbar (10-100%), einstellbare Farbtemperatur (2700K - 5000K).
- Nachtlicht: 20 Lumen, 2000K, bewegungsaktiviert (Reichweite 25ft / 90°).
- Abmessungen: 19,95 x 21,5 x 18,7 cm.
Pflege und Wartung
Vor der Reinigung muss die Stromzufuhr unterbrochen werden. Reinigen Sie die Leuchte nur mit klarem Wasser und einem weichen, trockenen Tuch.
Kontakt
Bei Fragen oder Problemen erreichen Sie den Kundendienst unter 1-888-543-1388 (Nordamerika) oder per E-Mail an [email protected].
Herstellerinformationen
Globe Electric
Praktische Hilfe
Typische Probleme
Die Leuchte schaltet sich nicht ein.
Überprüfen Sie, ob der Wandschalter oder der Sicherungsautomat eingeschaltet ist.
Die Leuchte funktioniert weiterhin nicht.
Überprüfen Sie die Verkabelung auf Fehler oder wenden Sie sich an einen zertifizierten Elektriker.
Vor der Verwendung
- Strom am Hauptschalter oder Sicherungskasten ausschalten.
- Spannungsprüfer verwenden, um sicherzustellen, dass keine Spannung anliegt.
- Sicherstellen, dass alle Werkzeuge isolierte Griffe haben.
- Sicherstellen, dass keine Kabel nach der Installation freiliegen.
Technische Daten in der Praxis
- Farbtemperatur
- Einstellbar zwischen 2700K (warmweiß) und 5000K (tageslichtweiß).
- Nachtlicht-Sensor
- Reagiert auf Bewegung in einem Bereich von bis zu 25 Fuß (ca. 7,6 m) bei einem 90°-Winkel.
Abbildungen und Diagramme
- Schritt 1.1: Entfernen der dekorativen Muttern zur Trennung der Montageplatte.
- Schritt 2: Korrekte Verdrahtung der Leuchte mit der Hausinstallation.
- Schritt 4: Montage des Glasschirms mittels Fassungsring.
Modellkompatibilität
- Nur für den Innenbereich geeignet.
- Nicht für den Betrieb mit nicht-ersetzbaren LED-Diffusoren geeignet (nicht entfernen).
- Erfordert eine Standard-Anschlussdose.
