Bedienungsanleitung für Genie GS-1432m, GS-1932m, GS-1932m XH Scherenarbeitsbühne
Schnelle Bedienungsanleitung für die Genie GS-1432m, GS-1932m und GS-1932m XH Scherenarbeitsbühnen. Enthält Sicherheitsanweisungen, Bedienung, Inspektion und technische Daten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Bedienungsanleitung richtet sich an Bediener der Genie GS-1432m, GS-1932m und GS-1932m XH Scherenarbeitsbühnen. Sie enthält wesentliche Sicherheitsanweisungen, Betriebsabläufe, Inspektionsschritte und Wartungshinweise. Die Einhaltung dieser Anweisungen ist für den sicheren Betrieb der Maschine zwingend erforderlich. Vor der Inbetriebnahme muss der Bediener das Handbuch vollständig gelesen und verstanden haben.
Sicherheitshinweise
- Gefahren: Die Maschine ist nicht elektrisch isoliert. Halten Sie Sicherheitsabstände zu Stromleitungen ein.
- Kippgefahr: Überschreiten Sie niemals die maximale Tragfähigkeit der Plattform oder der Plattformverlängerung. Betreiben Sie die Maschine nur auf ebenem und festem Untergrund.
- Persönliche Schutzausrüstung: Tragen Sie die erforderliche Schutzausrüstung gemäß den geltenden Vorschriften.
- Arbeitsbereich: Überprüfen Sie den Arbeitsbereich vor Inbetriebnahme auf Hindernisse, Gefahren und unbefugte Personen.
Steuerung und Bedienung
Die Maschine verfügt über eine Bodensteuerung und eine Plattformsteuerung.
- Bodensteuerung: Dient zur Durchführung von Funktionstests und für Notfälle.
- Plattformsteuerung: Ermöglicht die Bedienung der Hebe-, Fahr- und Lenkfunktionen.
- Not-Aus: Drücken Sie den roten Not-Aus-Schalter, um alle Funktionen sofort zu stoppen.
- Betriebsmodi: Wählen Sie zwischen Innen- und Außenbetrieb, um die maximale Plattformhöhe anzupassen.
Inspektion und Funktionstests
Führen Sie vor jeder Schicht eine Sichtprüfung und Funktionstests durch:
- Überprüfen Sie den Hydraulikölstand und suchen Sie nach Leckagen.
- Kontrollieren Sie den Batteriezustand und die Anschlüsse.
- Prüfen Sie Reifen, Räder und alle strukturellen Komponenten auf Beschädigungen.
- Testen Sie alle Steuerungsfunktionen, einschließlich Not-Aus, Heben, Senken, Fahren und Lenken.
Transport und Wartung
- Transport: Verwenden Sie die vorgesehenen Anschlagpunkte für den Transport. Sichern Sie die Maschine ordnungsgemäß auf dem Transportfahrzeug.
- Wartung: Führen Sie nur die in diesem Handbuch beschriebenen routinemäßigen Wartungsarbeiten durch. Alle anderen Wartungsarbeiten müssen von qualifiziertem Fachpersonal gemäß dem Servicehandbuch durchgeführt werden.
- Batterie: Laden Sie die Batterien in einem gut belüfteten Bereich.
Praktische Hilfe
Typische Probleme
Neigungsalarm ertönt
Senken Sie die Plattform und fahren Sie die Maschine auf einen ebenen, festen Untergrund.
Plattform überlastet (OL)
Entfernen Sie überschüssiges Gewicht von der Plattform.
Batterie schwach (LO)
Die Maschine muss außer Betrieb genommen und geladen werden.
Maschine hebt nicht
Überprüfen Sie, ob der Not-Aus-Schalter gezogen ist und ob die Batterie geladen ist.
Vor der Verwendung
- Handbuch vollständig und lesbar in der Plattform vorhanden

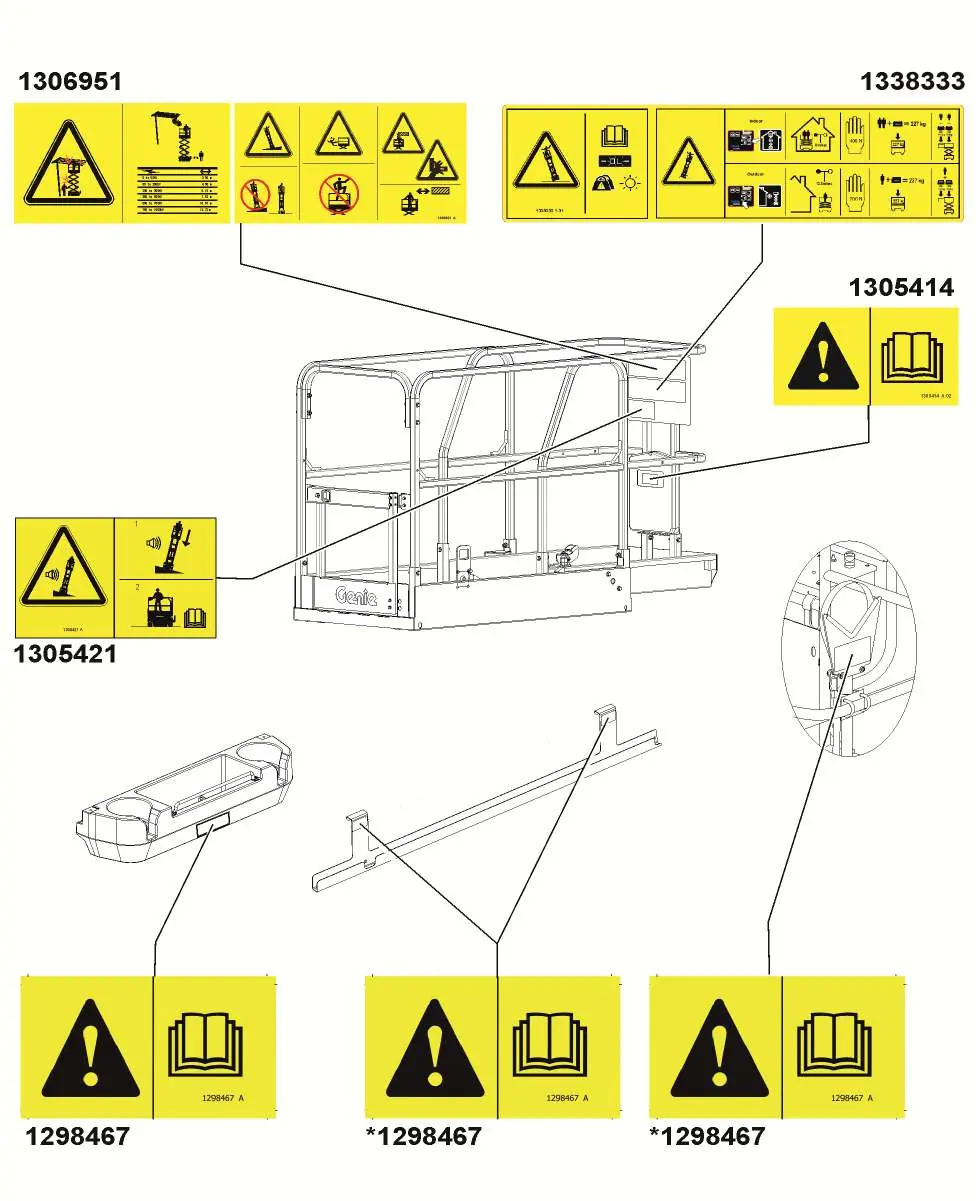

- Alle Sicherheitsaufkleber vorhanden und lesbar
- Hydraulikölstand prüfen
- Batterieanschlüsse prüfen
- Reifen und Räder auf Schäden prüfen
- Strukturelle Komponenten auf Risse oder Korrosion prüfen
- Not-Aus-Funktion testen
Technische Daten in der Praxis
- Maximale Tragfähigkeit
- 500 lbs (227 kg) für alle Modelle.
- Maximale Windgeschwindigkeit
- 28 mph (12.5 m/s) für Außenbetrieb.
- Maximale Steigung
- 25% (14°) in Transportstellung.
Abbildungen und Diagramme
- Die Bodensteuerung ermöglicht die Auswahl zwischen Aus, Bodenbetrieb und Plattformbetrieb.
- Die Plattformsteuerung enthält den Joystick für Fahren/Lenken/Heben sowie Not-Aus und Geschwindigkeitswahl.
- Die Neigungssensoren lösen bei Überschreitung der zulässigen Neigung einen Alarm aus.
- Die Pothole-Schutzvorrichtungen (Schlaglochschutz) müssen beim Heben automatisch ausfahren.
Modellkompatibilität
- Die Maschine ist für den Innen- und Außenbetrieb geeignet (je nach Modell und Konfiguration).
- Verwenden Sie nur von Genie zugelassene Batterien und Ladegeräte.
