Montageanleitung für Genie Panel Cradle

Wichtige Informationen zur Installation

Dieses Dokument ist ein Ergänzungshandbuch für die Installation des Panel Cradle an Genie S- und Z-Auslegern. Die Installation ist nur für Modelle zulässig, die mit einer 1,8 m oder 2,4 m Plattform ausgestattet sind. Bitte stellen Sie sicher, dass Ihr Modell in der Liste der zugelassenen Modelle auf Seite 3 enthalten ist, bevor Sie mit der Installation beginnen.

Sicherheitsregeln und Kapazitätsgrenzen

Beachten Sie vor der Inbetriebnahme unbedingt folgende Sicherheitsvorgaben:

• Die kombinierte Tragfähigkeit (Panel Cradle, Paneele, Personen, Werkzeuge) darf die Nennkapazität der Plattform nicht überschreiten.
• Das Gewicht der Panel Cradle-Baugruppe beträgt 13,6 kg.
• Die maximale Tragfähigkeit der Panel Cradles beträgt 113 kg.
• Die maximale Plattenhöhe beträgt 1,2 m.
• Die maximale Plattenfläche beträgt 3 m².
• Die maximale Windgeschwindigkeit für den Betrieb beträgt 6,7 m/s (15 mph).
• Vermeiden Sie horizontale Kräfte oder Seitenlasten durch das Anheben oder Absenken von überhängenden Lasten.

Installation des Panel Cradle

Führen Sie diese Arbeiten auf einem festen, ebenen Untergrund bei eingefahrener Maschine durch:

1. Führen Sie das Hakenteil (Teilenummer 228849GT) durch die Schlitze in der Basis des Panel Cradle (Teilenummer 228848GT).
2. Hängen Sie das Panel Cradle an der gewünschten Stelle an das untere Plattformrohr.
3. Installieren Sie den Gummipuffer (56934GT) durch die Basis und das Hakenteil an der Position 'rubber bumper 1' und sichern Sie ihn mit der Kontermutter (824038GT). Nicht überdrehen.
4. Installieren Sie den zweiten Gummipuffer an der Position 'rubber bumper 2' und sichern Sie ihn mit der Flanschmutter (1274322GT).
5. Prüfen Sie, ob das Panel Cradle an einem Plattform-Bodenstützrohr installiert ist. Falls nicht, platzieren Sie das Aluminiumrohr (73463-1175GT) zwischen dem Panel Cradle und dem Plattformboden.
6. Führen Sie den U-Bolzen (1251600GT) durch den Boden um das Rohr und in die Basis des Panel Cradle. Sichern Sie ihn mit der Flanschmutter (1274322GT).
7. Bringen Sie den Warnaufkleber (82487GT) an der Vorderseite der Basis an.
8. Wiederholen Sie diese Schritte für die zweite Panel Cradle-Baugruppe.

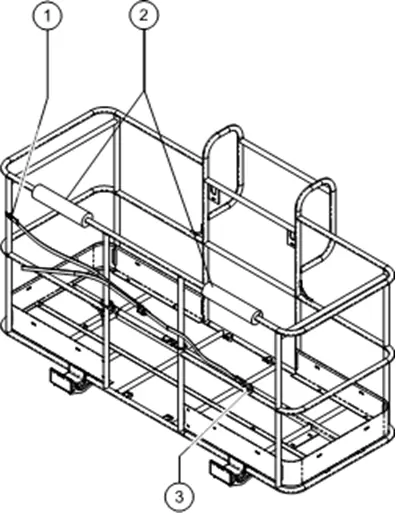

Installation der Plattformpolsterung

Installieren Sie die zwei Polsterstücke (88377-1400GT) an den Plattformschienen. Positionieren Sie die Polsterung so, dass die Paneele vor Kontakt mit den Plattformschienen geschützt sind.

Installation des Haltegurts

1. Installieren Sie die Klemme (56424GT) um das vertikale Plattformrohr.
2. Befestigen Sie die Gurtbaugruppe (77664GT) mit den Befestigungselementen (1256855GT und 1277924GT) an der Klemme. Nicht überdrehen.
3. Der Gurt muss zwischen der Klemme gesichert sein und sich frei am Plattformrohr auf und ab bewegen lassen.

Bedienungshinweise

1. Sichern Sie beide Panel Cradles an der Plattform.
2. Platzieren Sie die Last so, dass sie in beiden Panel Cradles ruht.
3. Zentrieren Sie die Last auf der Plattform.
4. Sichern Sie die Last mit dem Gurt an der Plattform.
5. Ziehen Sie den Gurt fest.
