Montageanleitung für Schuhschrank 10CZYCSCT04-WH
Detaillierte Montageanleitung für den Schuhschrank 10CZYCSCT04-WH. Enthält eine vollständige Teileliste, Schritt-für-Schritt-Aufbauanweisungen und wichtige Sicherheitshinweise für eine korrekte Montage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung führt Sie durch den Aufbau des Schuhschranks 10CZYCSCT04-WH. Es ist entscheidend, dass jeder Schritt in der angegebenen Reihenfolge ausgeführt wird, um Montageprobleme zu vermeiden. Wir empfehlen, während der Montage alle Schrauben nur leicht anzuziehen und erst nach vollständigem Zusammenbau festzuziehen.
Vorbereitung und Sicherheit
Arbeiten Sie in einem geräumigen Bereich in der Nähe des endgültigen Standorts. Verwenden Sie einen Teppich oder die Kartonverpackung als Unterlage, um Boden und Möbel zu schützen. Beachten Sie folgende Sicherheitshinweise:
- Lassen Sie Kinder nicht auf das Möbelstück klettern.
- Vermeiden Sie scharfe Gegenstände oder ätzende Chemikalien.
- Halten Sie Kleinteile und Verpackungsmaterial während der Montage von Kindern und Haustieren fern.
- Das Möbelstück sollte von mehreren Personen angehoben werden; nicht ziehen oder schieben, um Instabilität oder Zusammenbruch zu vermeiden.
- Seien Sie vorsichtig bei der Verwendung von Elektrowerkzeugen, um die Teile nicht zu beschädigen.
Teileliste
Der Lieferumfang umfasst 19 verschiedene Holzbauteile (nummeriert 1-19) sowie diverse Hardware-Komponenten (A-L), darunter Exzenterverbinder, Schrauben, Scharniere und Dübel. Überprüfen Sie vor Beginn der Montage die Vollständigkeit anhand der Teileliste auf den Seiten 02-04.
Montageschritte
Der Aufbau erfolgt in 11 Schritten:

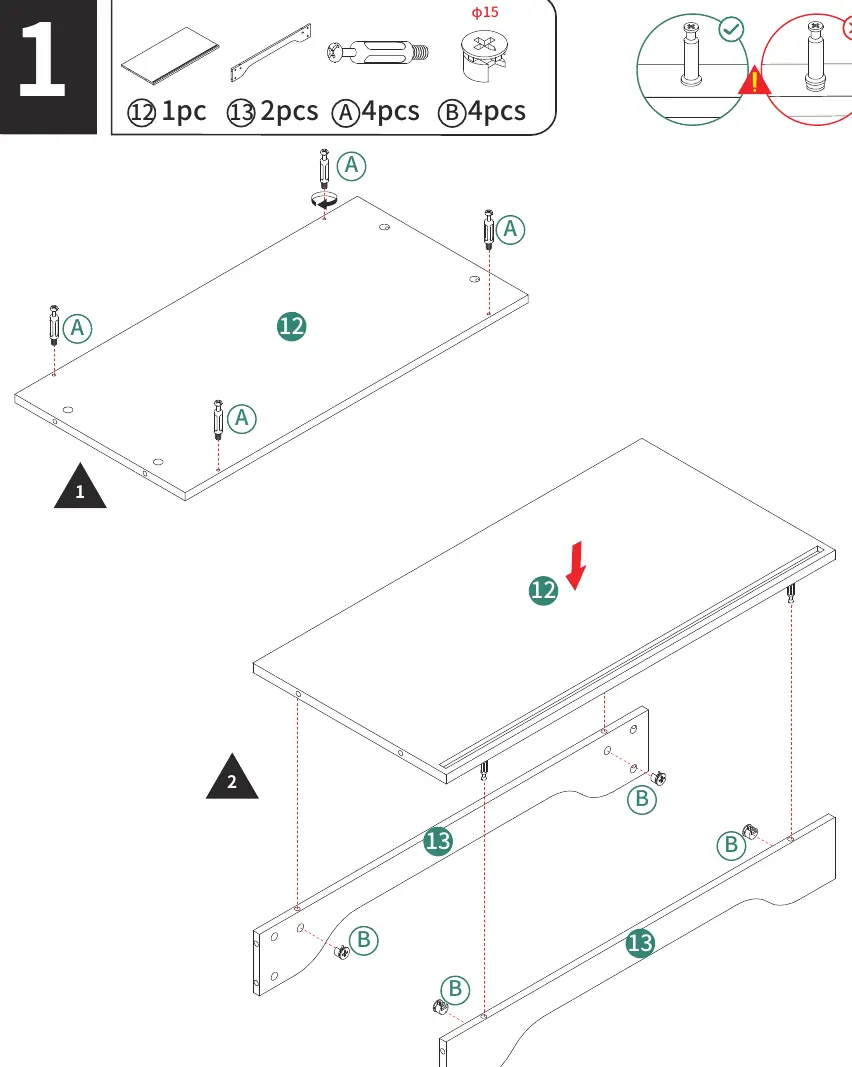

- Vorbereitung der Bodenplatte (12) mit Exzenterbolzen (A) und Verbindung mit den Seitenteilen (13).
- Vorbereitung der Rückwände (6, 7, 8, 9) mit Schrauben (E) und Muttern (F).
- Zusammenbau des Hauptkorpus unter Verwendung der Exzenterverbinder (B) und (C).
- Montage der Deckplatte (1).
- Vorbereitung und Montage des kleineren Schrankteils (15, 16, 17, 18, 19).
- Verbindung der beiden Schrankelemente.
- Einsetzen der Regalböden (10) mit den Bodenträgern (J).
- Montage der Schiebetür (11) mit den Beschlägen (D, E, F, G).
- Anbringen der Klapptür (14) mit den Scharnieren (H).

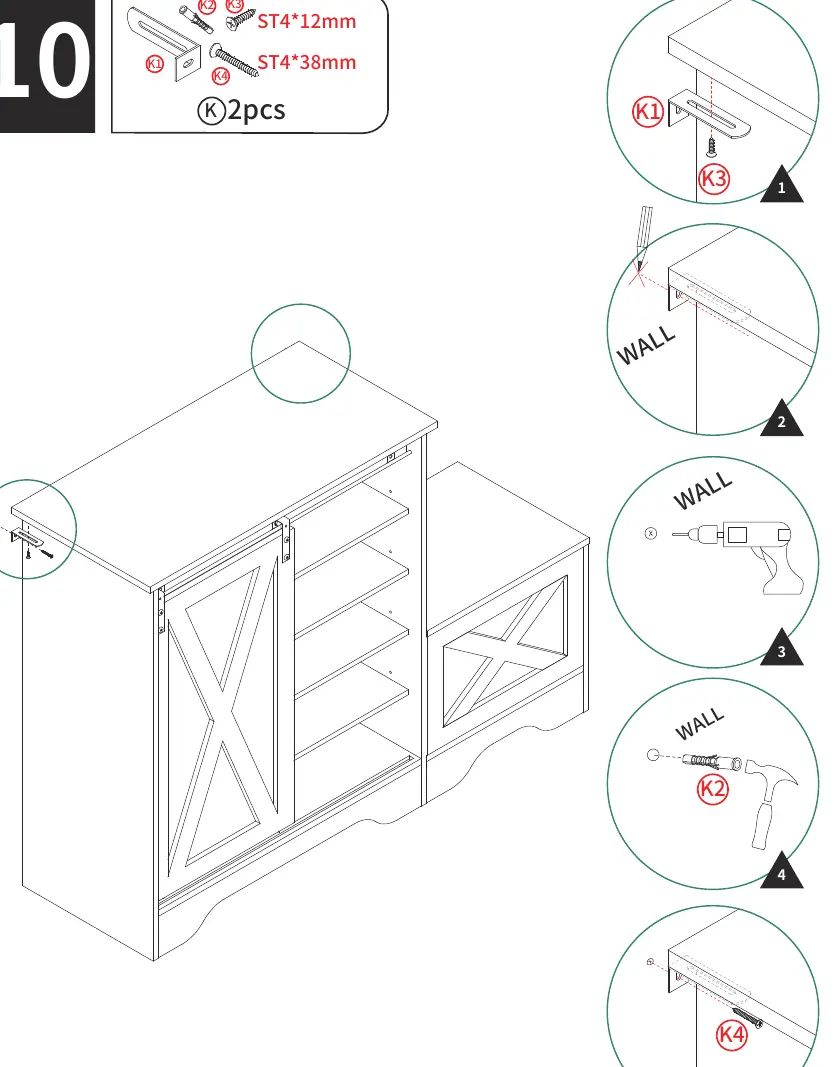

- Wandmontage des Schranks zur Sicherung (K1-K4).
Praktische Hilfe
Typische Probleme
Instabilität des Schranks
Stellen Sie sicher, dass alle Schrauben nach der vollständigen Montage fest angezogen wurden.
Beschädigung der Bauteile
Verwenden Sie Elektrowerkzeuge mit Vorsicht, da zu hohe Kraft die Schraublöcher beschädigen kann.
Schwierigkeiten bei der Montage
Halten Sie sich strikt an die Reihenfolge der Schritte. Ziehen Sie Schrauben während des Aufbaus nur leicht an.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Teileliste vorhanden sind.
- Bereiten Sie einen geräumigen Arbeitsbereich vor.
- Verwenden Sie eine weiche Unterlage (Teppich oder Karton), um Kratzer zu vermeiden.
- Stellen Sie sicher, dass das Möbelstück von mehreren Personen angehoben wird.
- Entfernen Sie alle Gegenstände aus dem Schrank, bevor Sie ihn bewegen.
Technische Daten in der Praxis
- ST4*12mm / ST4*38mm
- Schrauben für Scharniere und Wandbefestigung.
Abbildungen und Diagramme

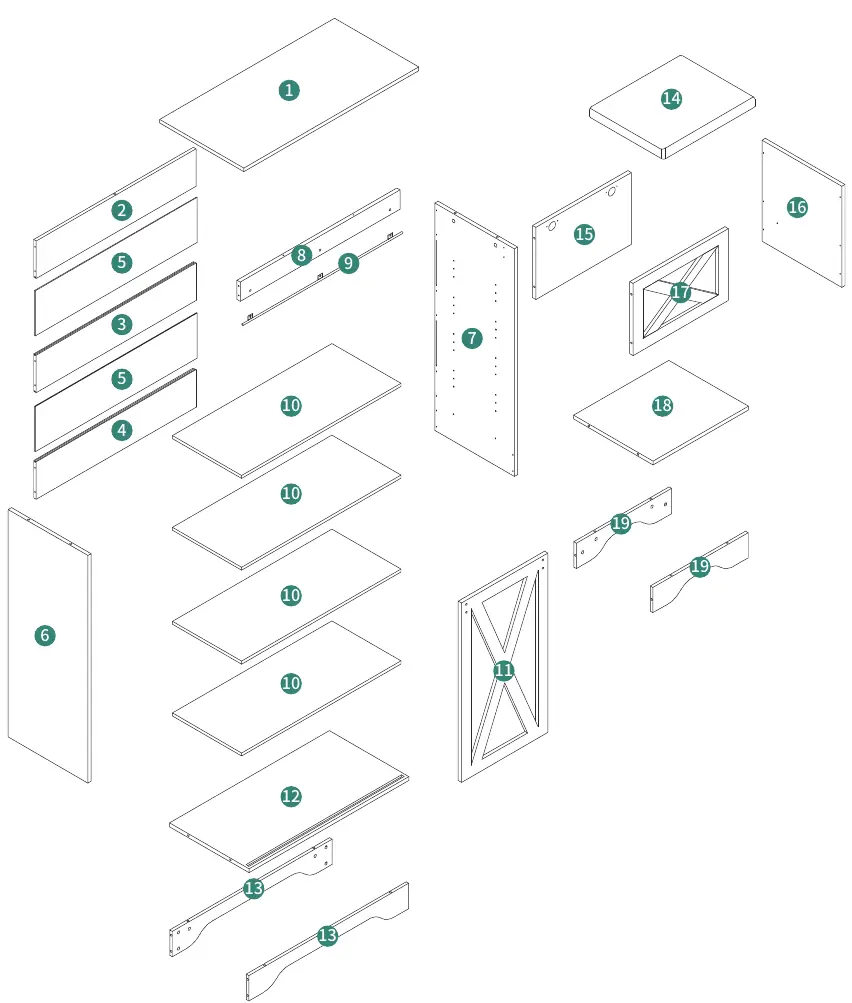

- Die Explosionszeichnung auf Seite 05 zeigt die Anordnung aller Bauteile.
- Die Symbole mit Haken (grün) und Kreuz (rot) in den Schritten zeigen die korrekte Ausrichtung der Exzenterbolzen.
Modellkompatibilität
- Die Wandmontage (Schritt 10) ist zwingend erforderlich, um ein Umkippen zu verhindern.
