Montageanleitung für Hardtop Gazebo 12x14
Detaillierte Montageanleitung für den Hardtop Gazebo 12x14 (Modell NBGB019-1214). Erfahren Sie, wie Sie den Pavillon sicher aufbauen, die Teileliste prüfen und das Dach sowie die Vorhänge korrekt installieren.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Montage des Hardtop Gazebo 12x14 erfordert aus Sicherheitsgründen mindestens zwei Erwachsene. Es wird empfohlen, alle Teile vor Beginn der Montage zu überprüfen und in separaten Boxen oder Taschen aufzubewahren, um Verwechslungen zu vermeiden. Bei fehlenden oder beschädigten Teilen wenden Sie sich bitte umgehend an den Kundendienst.
Vorbereitung und Teileliste
Die Anleitung enthält eine detaillierte Teileliste (Seiten 01-02), die alle benötigten Profile, Schrauben, Unterlegscheiben und Werkzeuge auflistet. Stellen Sie sicher, dass alle Komponenten vollständig sind, bevor Sie mit dem Aufbau beginnen. Tragen Sie bei der Installation der Dachpaneele unbedingt Handschuhe.
Montageschritte
Der Aufbau erfolgt in 34 Schritten:
- Schritt 1-2: Montage der Pfosten und der unteren Balken.

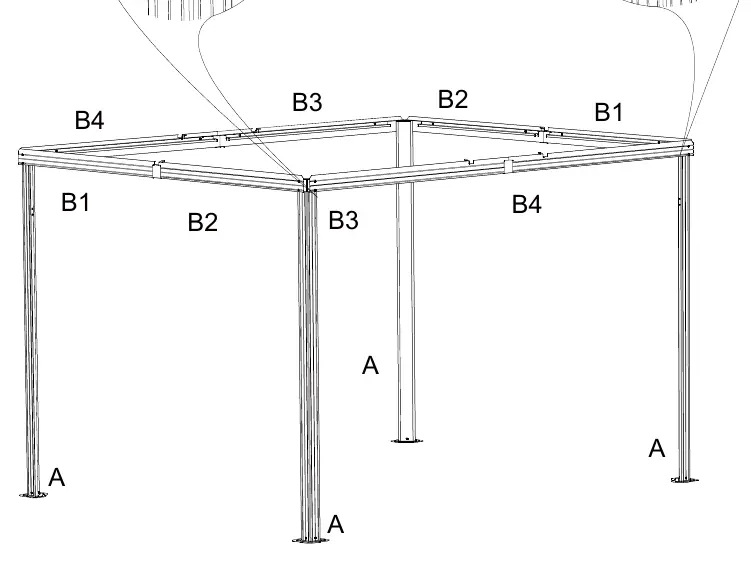

- Schritt 3-10: Zusammenbau des Hauptrahmens.
- Schritt 11-19: Installation der Dachstreben und Verbindungselemente.
- Schritt 20: Montage der oberen Dachstruktur.
Installation des Daches und der Vorhänge

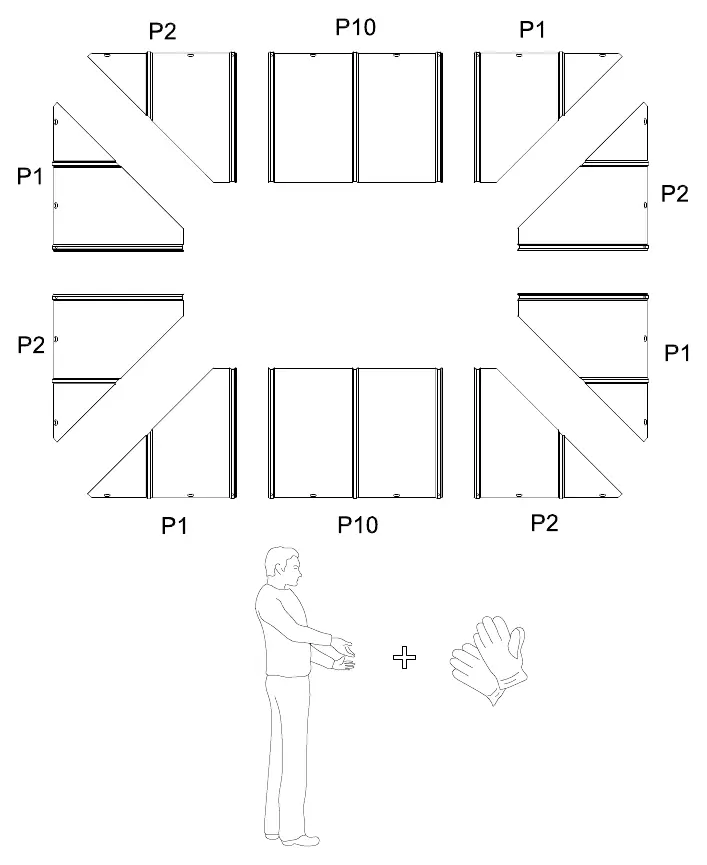

Nachdem der Rahmen steht, werden die Dachpaneele (Schritt 21-31) installiert. Achten Sie darauf, die Paneele korrekt auszurichten. Anschließend werden die Vorhänge (Schritt 32-33) mithilfe der Haken (H7) an den Schienen befestigt.
Verankerung

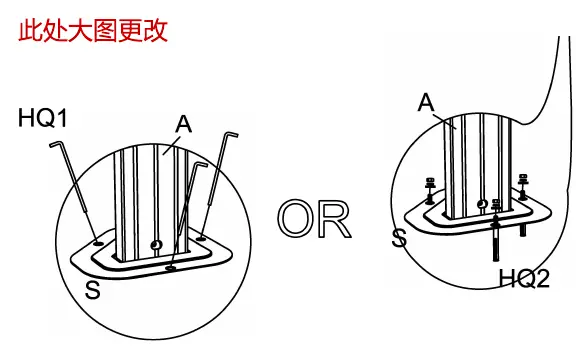

Im letzten Schritt (Schritt 34) muss der Pavillon sicher am Boden verankert werden, um Stabilität zu gewährleisten. Verwenden Sie hierfür die mitgelieferten Befestigungselemente (HQ1, HQ2).
Kundendienst
Bei Fragen oder Problemen mit der Qualität wenden Sie sich bitte an den Kundendienst unter der E-Mail-Adresse: [email protected]. Das Team antwortet in der Regel innerhalb von 24 Stunden.
Praktische Hilfe
Typische Probleme
Fehlende oder beschädigte Teile
Kontaktieren Sie umgehend den Kundendienst unter [email protected], um Ersatz anzufordern.
Schwierigkeiten bei der Identifizierung von Kleinteilen
Sortieren Sie die Teile vor Beginn der Montage in separate Boxen oder Taschen, um Verwechslungen zu vermeiden.
Vor der Verwendung
- Stellen Sie sicher, dass mindestens zwei Erwachsene für die Montage verfügbar sind.
- Überprüfen Sie den gesamten Lieferumfang anhand der Teileliste auf Vollständigkeit.
- Bereiten Sie einen freien Arbeitsbereich vor.
- Tragen Sie bei der Installation der Dachpaneele Schutzhandschuhe.
- Stellen Sie sicher, dass alle Schrauben fest angezogen sind.
Abbildungen und Diagramme
- Die Anleitung verwendet Explosionszeichnungen für jeden Schritt, um die Positionierung der Schrauben (z.B. M6x15) und Profile zu verdeutlichen.
- Die Schritte 1-34 zeigen den logischen Aufbau von den Pfosten bis zur finalen Verankerung.
Modellkompatibilität
- Nur für den Außenbereich geeignet.
- Die Montage erfordert eine ebene Fläche.
