Bedienungsanleitung für LED-Einbaustrahler GE Lighting 18497L
Detaillierte Installationsanleitung für den GE Lighting 18497L LED-Einbaustrahler. Erfahren Sie, wie Sie das Gerät sicher montieren, die Farbtemperatur einstellen und die Abstandsregeln für Isolierung einhalten.
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der GE Lighting 18497L ist ein dimmbarer LED-Einbaustrahler mit 6,5W Leistung. Die Installation erfordert einen 90mm Deckenausschnitt. Er ist IC-4/IC-F klassifiziert und darf mit Isolierung abgedeckt werden. S. 1, 2, 5
Wichtigste Schritte
- Installation des Strahlers S. 2
- Einstellen der Farbtemperatur S. 2
Erste Inbetriebnahme
- Vor der Installation testen S. 2
Probleme und Lösungen
Summen oder Flackern beim Dimmen
Stellen Sie den Dimmer auf Maximum, bevor Sie das Licht einschalten, und regeln Sie dann herunter.
S. 1Wartung und Reset
- Reinigung S. 4
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 6.5 W | Nennleistung | S. 5 |
| Ausschnitt | 90 mm | Erforderlicher Deckenausschnitt | S. 5 |
Wo es im PDF steht
- Installation S. 1, 2
- Abstandsregeln S. 3, 4
- Technische Daten S. 5
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der GE Lighting 18497L ist ein LED-Einbaustrahler mit einstellbarer Farbtemperatur (Tri-colour). Vor der Installation ist sicherzustellen, dass der Montageort über einen Zugang zu einer Steckdose verfügt, die mit einem Wandschalter verbunden ist. Die Installation muss den lokalen und nationalen Verkabelungsvorschriften entsprechen.
Installationsanleitung
- Entfernen Sie das gesamte Verpackungsmaterial.
- Schneiden Sie ein Installationsloch mit einem Durchmesser von 90 mm in die Decke.
- Wählen Sie die gewünschte Farbtemperatur über den Schalter auf der Rückseite des Strahlers.
- Stecken Sie den Stecker des Strahlers in die Steckdose und stellen Sie sicher, dass er fest sitzt.
- Drücken Sie die Federn nach oben und setzen Sie das LED-Modul in das Loch ein.
- Schalten Sie nach der Installation das Licht ein, um die Funktionen zu testen.

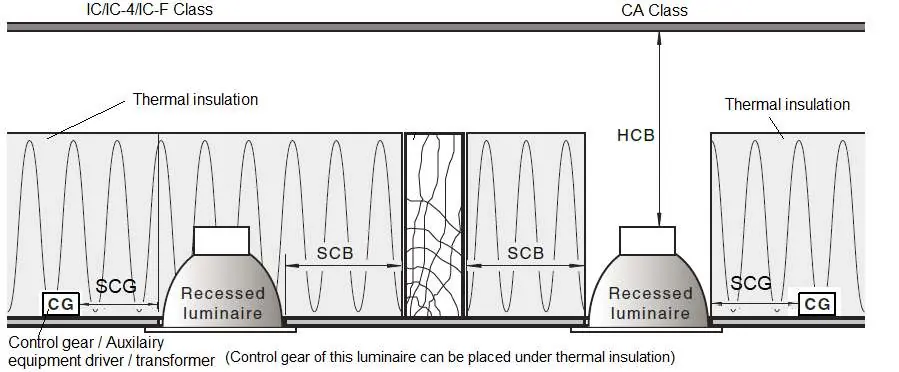

Abstandsregeln und IC-Klassifizierung
Der Strahler verfügt über eine IC-4 und IC-F Klassifizierung, was bedeutet, dass er mit Dämmmaterial abgedeckt werden darf. Es müssen jedoch spezifische Abstände eingehalten werden:
- HCB (Höhenabstand): 0 mm Abstand zu Bauelementen über dem Strahler.
- SCB (Seitenabstand): 0 mm Abstand zu Bauelementen seitlich des Strahlers.
- MIC (Isolationsabstand): 0 mm Abstand zur Gebäudeisolierung.
Bei Nichtbeachtung der Abstände besteht Brandgefahr durch Überhitzung.
Sicherheitshinweise
- Stellen Sie sicher, dass der Strom abgeschaltet ist, bevor Sie mit Arbeiten beginnen.
- Verwenden Sie den Strahler nicht, wenn der Diffusor beschädigt oder gerissen ist.
- Das Gerät ist für den Innenbereich geeignet (unter Abdeckungen oder Dachvorsprüngen).
- Die Lichtquelle ist nicht austauschbar; bei Lebensende muss der gesamte Strahler ersetzt werden.
- Reinigen Sie das Gerät nur mit einem weichen, feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Lösungsmittel.
Technische Daten
- Modell: 18497L
- Leistung: 6,5 W
- Spannung: 220-240 V, 50 Hz
- Lichtstrom: 800 Lumen (bei 4000K)
- IP-Schutzart: IP44 (unter der Decke), IP40 (in der Decke)
- Ausschnittmaß: 90 mm
Herstellerinformationen
GE Lighting
Praktische Hilfe
Typische Probleme
Summende Geräusche oder Flackern beim Dimmen
Dies kann bei bestimmten Dimmern auftreten. Stellen Sie sicher, dass der Dimmer auf die maximale Einstellung gestellt ist, bevor Sie das Licht einschalten, und regeln Sie es dann herunter. Prüfen Sie die Kompatibilitätsliste.
Beschädigter Diffusor
Verwenden Sie den Strahler nicht, wenn der Diffusor gerissen oder beschädigt ist. Das Produkt muss zur Inspektion oder zum Austausch an den Händler zurückgegeben werden.
Vor der Verwendung
- Stromkreis vor Arbeitsbeginn ausschalten.
- Montageort auf Zugang zu einer Steckdose prüfen.
- Ausschnittmaß von 90 mm in der Decke vorbereiten.
- Farbtemperatur am Schalter auf der Rückseite wählen.
- Sicherstellen, dass die Deckenkonstruktion das doppelte Gewicht des Strahlers tragen kann.

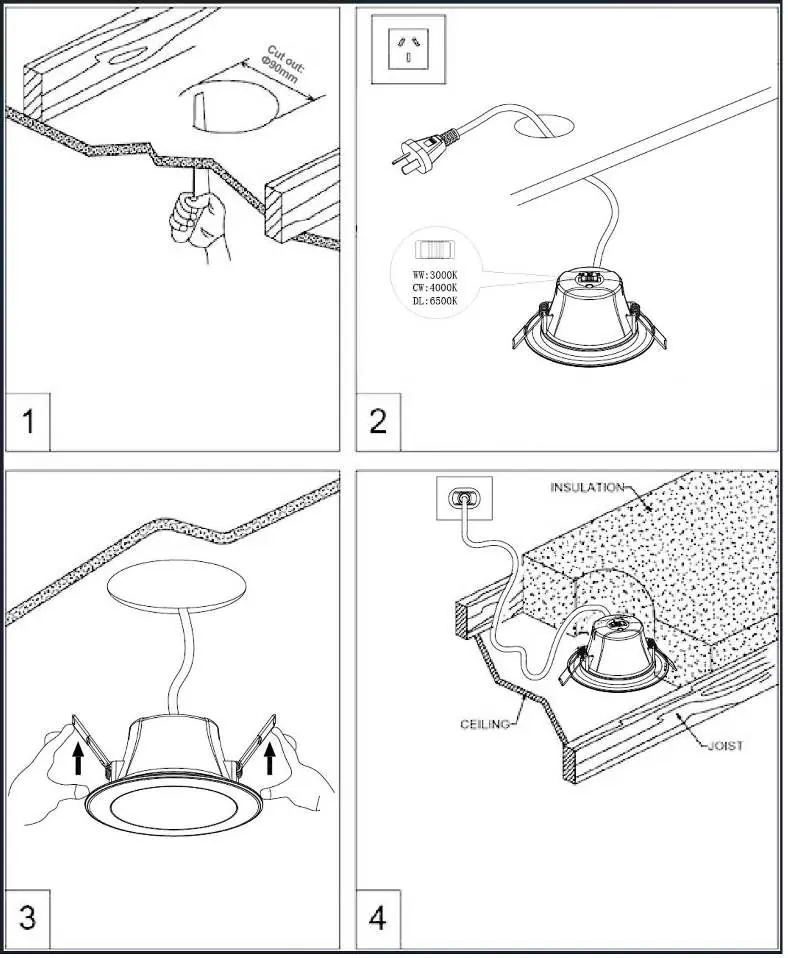

Abbildungen und Diagramme
- Fig. 1: Vorbereitung des 90mm Ausschnitts.
- Fig. 2: Auswahl der Farbtemperatur.
- Fig. 3: Anschluss an die Steckdose.
- Fig. 4: Einsetzen des Strahlers in die Decke mit Federklemmen.
Modellkompatibilität
- Empfohlene Dimmer: Lucci Power (SKU 290989, 290992, 290993, 290994), Lucci Connect (SKU 299043), Buster + Punch DIM-002.
- Einige Dimmer benötigen eine Mindestlast von 20W.
