Bedienungsanleitung für GE Lighting Drake Square LED-Deckenleuchte 12059L / 12060L
Schnelle Installationsanleitung und Sicherheitshinweise für die GE Lighting Drake Square LED-Deckenleuchte (Modelle 12059L, 12060L). Erfahren Sie, wie Sie die Leuchte sicher montieren und anschließen.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Diese Anleitung enthält Installations- und Sicherheitshinweise für die GE Lighting Drake Square LED-Deckenleuchte (Modelle 12059L und 12060L). Bitte beachten Sie, dass die Installation zwingend durch einen zugelassenen Elektriker erfolgen muss, um die Garantieansprüche zu wahren. Die Leuchte ist ausschließlich für den Innenbereich geeignet und darf nicht an Stromkreisen mit Dimmschaltern betrieben werden.
Installationsanleitung
Stellen Sie vor Beginn der Arbeiten sicher, dass der Stromkreis am Sicherungskasten ausgeschaltet ist. Überprüfen Sie das Produkt vor der Montage auf Transportschäden und Vollständigkeit der Teile.
- Entfernen Sie sämtliches Verpackungsmaterial.
- Nehmen Sie den Lampenschirm ab, indem Sie die 4 Halteklammern nach außen ziehen (Abb. A).
- Lösen Sie die Schraube, um die Abdeckung des Anschlussblocks zu entfernen (Abb. B).
- Verwenden Sie die Leuchte als Schablone, um die Bohrpositionen an der Decke zu markieren.
- Bohren Sie die Löcher und montieren Sie die Leuchte mit geeigneten Schrauben und Dübeln an der Decke (Abb. C). Stellen Sie sicher, dass der Untergrund das doppelte Gewicht der Leuchte tragen kann.
- Schließen Sie die Netzleitungen an den Anschlussblock an (Abb. D): Neutralleiter (Blau oder Schwarz) an N, Schutzleiter (Gelb/Grün) an das Erdungssymbol, Außenleiter (Braun oder Rot) an L.
- Stellen Sie sicher, dass alle Verbindungen fest sitzen und keine blanken Drähte hervorstehen. Bringen Sie die Abdeckung des Anschlussblocks wieder an.
- Setzen Sie den Lampenschirm wieder auf die Leuchte (Abb. E).
- Schalten Sie die Stromversorgung wieder ein.
Sicherheitshinweise
- Stellen Sie sicher, dass die Stromversorgung unterbrochen ist und die Leuchte abgekühlt ist, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.
- Die Leuchte darf nicht in der Nähe von Lüftungssystemen installiert werden.
- In feuchten Bereichen ist auf ausreichende Belüftung zu achten; Feuchtigkeitsschäden sind von der Garantie ausgeschlossen.
- Verwenden Sie zur Reinigung ein feuchtes, sauberes Tuch. Tauchen Sie die Leuchte niemals in Wasser.
- Die Lichtquelle dieser Leuchte ist nicht austauschbar. Wenn die Lebensdauer der Lichtquelle erreicht ist, muss die gesamte Leuchte ersetzt werden.
Technische Daten
- Modelle: 12059L, 12060L
- Spannung: 200-240V, 50Hz
- Leistung: 12W
- Isolationsklasse: Klasse I
- Abmessungen: 335mm x 335mm x 85mm
- Gewicht: 0,69kg
Herstellerinformationen
GE Lighting
Praktische Hilfe
Typische Probleme
Garantieverlust
Die Garantie erlischt, wenn die Leuchte nicht von einem zugelassenen Elektriker installiert wurde oder an einem Stromkreis mit Dimmschalter betrieben wird.
Fehlende Teile
Sollten Komponenten fehlen, geben Sie das vollständige Produkt an den Verkaufsort zurück, um einen Austausch oder eine Inspektion zu veranlassen.
Feuchtigkeitsschäden
Schäden durch Feuchtigkeit oder Korrosion gelten nicht als Produktfehler und sind nicht durch die Garantie abgedeckt.
Vor der Verwendung
- Stromkreis am Sicherungskasten ausschalten.
- Installation durch einen zugelassenen Elektriker sicherstellen.
- Montageort prüfen: Muss das doppelte Gewicht der Leuchte tragen können.
- Prüfen, ob die Leuchte in der Nähe von Lüftungssystemen installiert wird (vermeiden).
- Alle Komponenten auf Transportschäden prüfen.

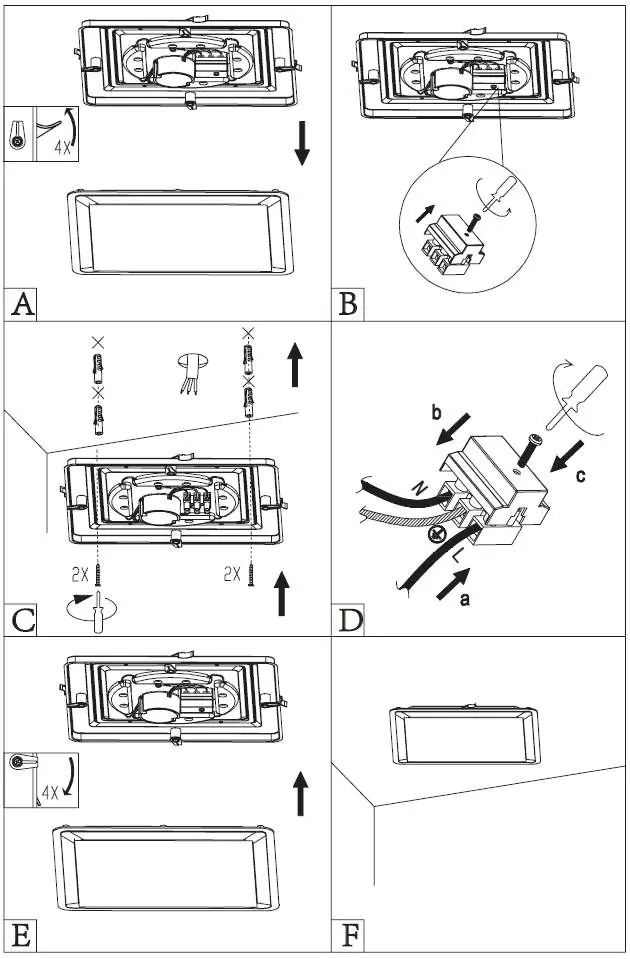

Abbildungen und Diagramme
- Abb. A: Abnehmen des Lampenschirms durch Lösen der 4 Klammern.
- Abb. B: Öffnen der Anschlussblockabdeckung.
- Abb. C: Montage der Leuchte an der Decke.
- Abb. D: Korrekter Anschluss der Stromkabel (N, Erde, L).
- Abb. E: Wiederanbringen des Lampenschirms.
Modellkompatibilität
- Nicht für den Betrieb mit Dimmschaltern geeignet.
- Nur für den Innenbereich zugelassen.
