Bedienungsanleitung für Char-Broil Professional 2-Burner Gasgrill 463675016

Detaillierte Anleitung für den Char-Broil Professional 2-Burner Gasgrill 463675016. Enthält Montageanweisungen, Sicherheitshinweise, Bedienung, Reinigung und Fehlerbehebung.

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Dieser Leitfaden enthält Montageanweisungen, Sicherheitshinweise und Wartungstipps für den Char-Broil Professional 2-Burner Gasgrill (Modell 463675016). S. 1, 2

Wichtigste Schritte

  • Dichtheitsprüfung durchführen S. 6
  • Brenner reinigen S. 9

Erste Inbetriebnahme

  • Führen Sie vor der ersten Inbetriebnahme eine Dichtheitsprüfung durch. S. 6

Wartung und Reset

  • Reinigen Sie die Brennerrohre regelmäßig, um Flashback-Probleme durch Spinnennetze zu vermeiden. S. 9

Wo es im PDF steht

  • Sicherheitshinweise S. 2, 3, 4
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Dichtheitsprüfung der Anschlüsse Seite 6 Reinigung der Brennerbaugruppe Seite 9 Montage der Rollen Seite 10 Montage des Grillkopfes Seite 12

Wichtige Informationen aus der Anleitung

Dieses Dokument ist die offizielle Montage- und Bedienungsanleitung für den Char-Broil Professional 2-Burner Gasgrill (Modell 463675016). Es enthält wichtige Sicherheitswarnungen, Anweisungen zur Montage, Inbetriebnahme, Reinigung und Fehlerbehebung. Lesen Sie alle Sicherheitshinweise sorgfältig durch, bevor Sie den Grill montieren oder in Betrieb nehmen.

Sicherheitshinweise

  • Nur für den Außenbereich: Verwenden Sie den Grill niemals in geschlossenen Räumen, Garagen oder unter überdachten Bereichen.
  • Gasgeruch: Wenn Sie Gas riechen, schließen Sie sofort die Gaszufuhr, löschen Sie offene Flammen und öffnen Sie den Deckel. Wenn der Geruch anhält, rufen Sie die Feuerwehr.
  • Abstand: Halten Sie einen Mindestabstand von 3 Fuß (ca. 1 Meter) zu Wänden, brennbaren Materialien und Zündquellen ein.
  • Fettbrände: Löschen Sie Fettbrände niemals mit Wasser. Halten Sie den Grill sauber, um Fettansammlungen zu vermeiden.
  • Propangasflasche: Verwenden Sie nur LP-Gasflaschen mit maximal 20 lb (9 kg) Kapazität. Lagern Sie keine Ersatzflaschen unter oder in der Nähe des Grills.

Montage des Grills

Die Montage erfordert einen verstellbaren Schraubenschlüssel, einen Schraubendreher und einen 7/16" Kombischlüssel. Befolgen Sie die Schritte 1 bis 20 in der Anleitung genau. Achten Sie besonders auf die korrekte Ausrichtung der Brenner und die sichere Befestigung der Gasleitungen. Entfernen Sie nach der Montage der Rollen den Sicherungsstift.

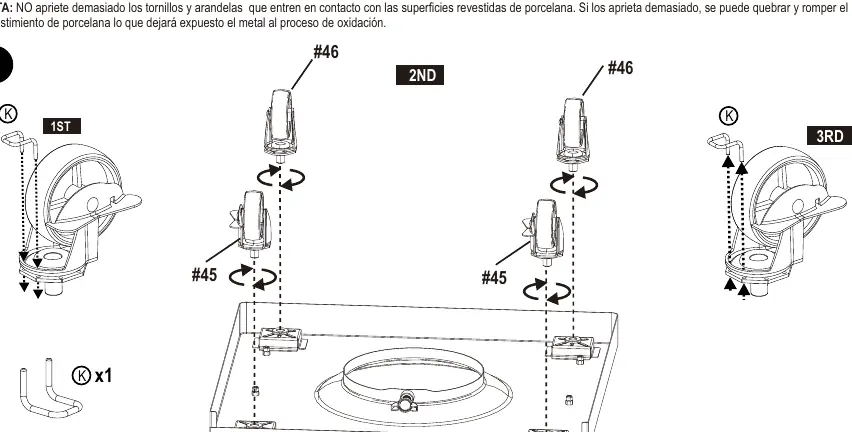

Montage der Rollen
Montage der Rollen

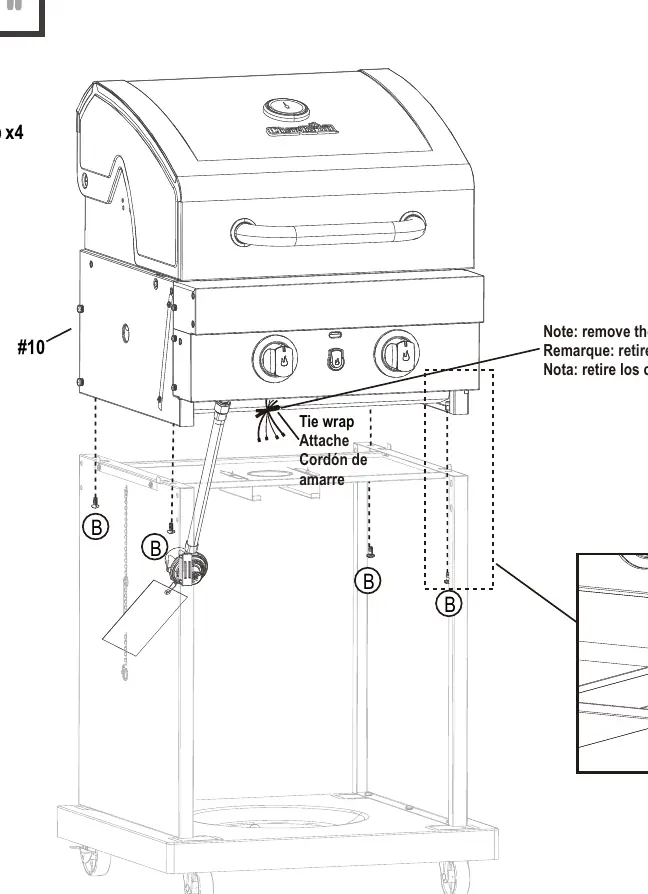

Montage des Grillkopfes
Montage des Grillkopfes

Bedienung und Inbetriebnahme

Führen Sie vor der ersten Inbetriebnahme unbedingt eine Dichtheitsprüfung durch. Verwenden Sie dazu eine Seifenlauge und prüfen Sie alle Anschlüsse auf Blasenbildung. Zum Zünden des Grills: Öffnen Sie den Deckel, stellen Sie sicher, dass die Regler auf "OFF" stehen, öffnen Sie die Gasflasche und betätigen Sie den Zündknopf.

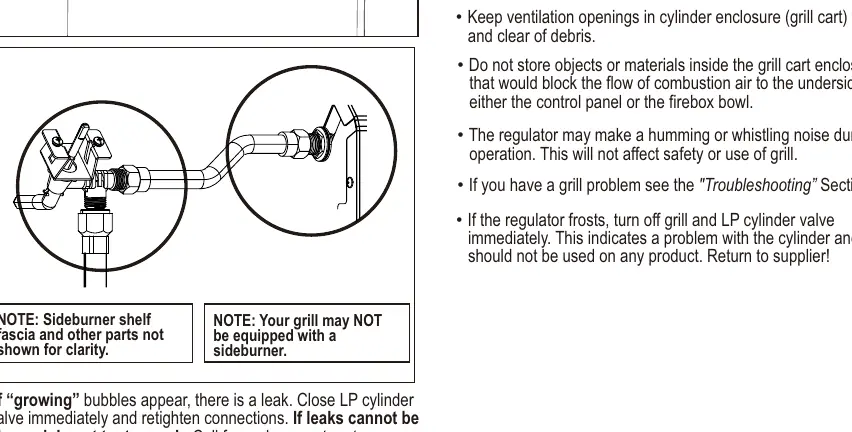

Dichtheitsprüfung der Anschlüsse
Dichtheitsprüfung der Anschlüsse

Reinigung und Wartung

Reinigen Sie den Grill regelmäßig, um die Leistung zu erhalten und Fettbrände zu verhindern. Entfernen Sie Spinnennetze aus den Brennerrohren, da diese zu gefährlichen Rückzündungen führen können. Verwenden Sie zur Reinigung der Brenner eine Drahtbürste oder Druckluft. Die Fettauffangschale muss nach jedem Gebrauch geleert werden.

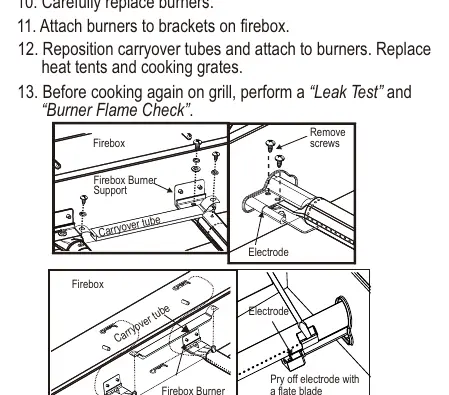

Reinigung der Brennerbaugruppe
Reinigung der Brennerbaugruppe

Fehlerbehebung

Bei Problemen wie "Brenner zündet nicht" oder "niedrige Flamme" prüfen Sie zuerst die Gaszufuhr, die Elektrodenposition und ob die Brennerrohre verstopft sind. Detaillierte Anweisungen zur Fehlerbehebung finden Sie auf den Seiten 40-41.

Praktische Hilfe

Typische Probleme

Brenner zündet nicht

Prüfen Sie, ob die Gasflasche leer ist, die Brennerrohre verstopft sind (Spinnennetze) oder die Elektroden nicht korrekt positioniert sind.

Gasgeruch

Schließen Sie sofort die Gaszufuhr, öffnen Sie den Deckel und prüfen Sie alle Anschlüsse auf Lecks mittels Seifenlauge.

Fettbrand

Schließen Sie die Gaszufuhr, lassen Sie den Deckel offen und lassen Sie das Feuer ausbrennen. Reinigen Sie den Grill nach dem Abkühlen gründlich.

Regulator vereist

Dies deutet auf eine Überfüllung der Gasflasche hin. Schließen Sie das Ventil und kontaktieren Sie Ihren Gashändler.

Vor der Verwendung

  • Dichtheitsprüfung aller Gasanschlüsse durchführen.
  • Brennerrohre auf Verstopfungen (z.B. Spinnennetze) prüfen.
  • Fettauffangschale korrekt einsetzen.
  • Gasflasche auf festen Sitz und korrekte Ausrichtung prüfen.
  • Sicherstellen, dass der Grill auf einer ebenen Fläche steht.

Technische Daten in der Praxis

LP-Gasflasche
Maximal 20 lb (9 kg) Kapazität, muss aufrecht stehen.
Seitenablage
Maximale Belastung 10 lbs (ca. 4,5 kg).

Abbildungen und Diagramme

  • Montage der Rollen an der Bodenplatte.
  • Anschluss des Reglers an die Gasflasche.
  • Reinigung der Brennerrohre.
  • Einsetzen der Fettauffangschale.

Modellkompatibilität

  • Nur für den Betrieb mit LP-Gas (Propan) vorgesehen.
  • Nicht für den gewerblichen Gebrauch bestimmt.
  • Nicht für die Installation in oder auf Booten oder Wohnmobilen geeignet.
